Manual del usuario de la bomba qdos60 Universal y Universal+ de Watson-Marlow 25

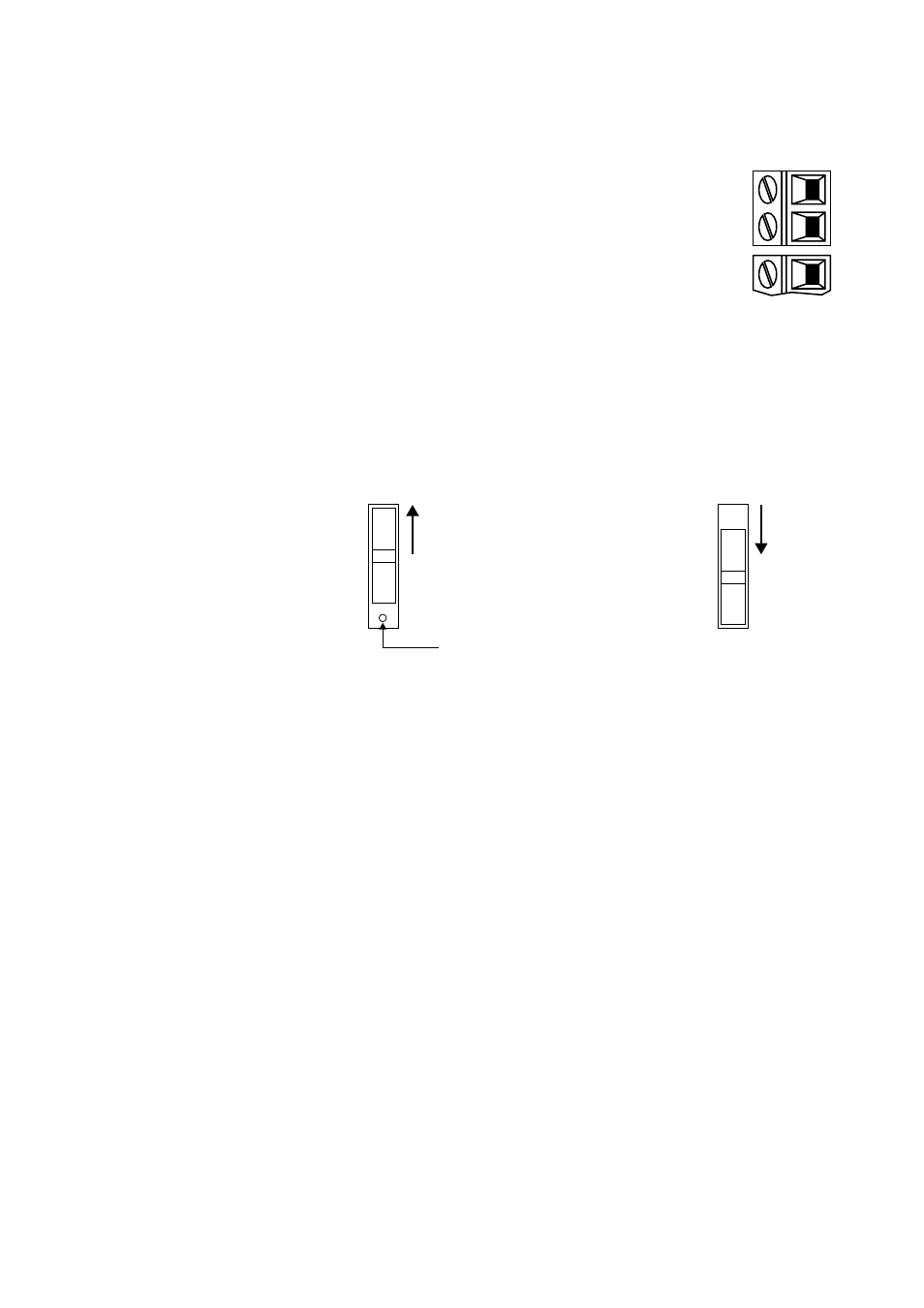

Entrada de parada remota o de contacto configurable (J3)
Si se selecciona el modo analógico 4-20 mA, el
terminal J3 será configurado automáticamente
como parada remota.
Si se selecciona el modo de contacto, el terminal
de entrada J3 será configurado automáticamente
como entrada de contacto.
Rem Stop
+24V
Arresto/contatto
1
2
J3
GND 2
J2
Parada remota
Conecte un interruptor remoto entre el terminal de parada/contacto y el terminal
de +24 V del conector i/p de marcha/parada (J3). Alternativamente, puede aplicarse
una entrada lógica de 24 V al terminal de parada/contacto, conectado a tierra con el
terminal de tierra del conector i/p de 4-20 mA adyacente (J2).
El sentido de la parada remota puede establecerse mediante el interruptor DIP
(SW1).
N/C
N/O
SW1
Dimple
N/C
N/O
SW1
Para ajustar el sentido lógico como
NC, el interruptor debe ponerse a
la izquierda (arriba según se mira al
interruptor). Se podrá ver una muesca
(como se ilustra) que confirma el
estado NC.
Para ajustar el sentido lógico como
NA, el interruptor debe ponerse a
la derecha (abajo según se mira al
interruptor). No se podrá ver ninguna
muesca (como se ilustra) que confirma
el estado NA.
Cuando el interruptor DIP está ajustado como NA, una entrada alta detiene la bomba,
y una entrada baja hace funcionar la bomba. Si no existe ninguna conexión o si el
interruptor está abierto, la bomba funcionará por omisión.
Cuando el interruptor DIP está ajustado como NC, una entrada baja detiene la
bomba, y una entrada alta hace funcionar la bomba. Si no existe ninguna conexión
o si el interruptor está abierto, la bomba se detendrá por omisión.
La parada de emergencia funciona en modo manual y analógico.
Contacto
Para hacer funcionar la bomba en modo de contacto, el interruptor DIP deberá estar
siempre configurado como NA.
