Manual del usuario de la bomba qdos60 Universal y Universal+ de Watson-Marlow 22
12.2 Cableado de los conectores terminales
Es responsabilidad del usuario garantizar un funcionamiento seguro y fiable de la
bomba bajo control remoto y automático.
El cable entra en el módulo mediante dos casquillos estancos para paso de cable
situados en la cubierta del módulo. Éstos se deben instalar en lugar de los tapones
de estanqueidad que van montados en el lateral de la cubierta del módulo cuando
se suministra la bomba.
El número de casquillos necesarios depende del número de cables de conexión
necesarios y de la conveniencia del instalador. Por norma, la bomba lleva dos
casquillos para paso de cable de ½".
Conductores de cables de control recomendados en la regleta de terminales:
métrico = 0.14 mm 2 - 2.5 mm 2 macizo y 0.14 mm 2 - 1.5 mm trenzado. USA =
26AWG - 14AWG macizo y 26AWG - 16AWG trenzado. Cable: circular. Diámetro
exterior máx./mín. para asegurar la estanqueidad cuando se pasa a través del
casquillo de paso de cables normal: 9.5 mm-12 mm. La sección del cable debe
ser circular para garantizar la correcta estanqueidad.
Para la protección con respecto a EMC, se debe usar cable de control blindado. El
blindaje debe terminar en uno de los dos conectores de horquilla provistos.
Los cables deberían tener una temperatura mínima de servicio de 85 °C.
Nota: Se debe utilizar cable de control circular blindado de hasta 12 almas. El
blindaje del cable debe estar conectado a tierra en ambos extremos del cable.
Cables adecuados para uso general: 300 V con revestimiento de calidad extra de
PVC con buena resistencia a las llamas y a la humedad.
Cables adecuados para uso industrial: 300 V con revestimiento extra resistente de
poliuretano y con resistencia a aceites, combustibles, disolventes y agua.
A efectos de comodidad, al realizar el cableado hay que tener en cuenta que más de
8 conductores por cable pueden resultar difíciles de manipular.

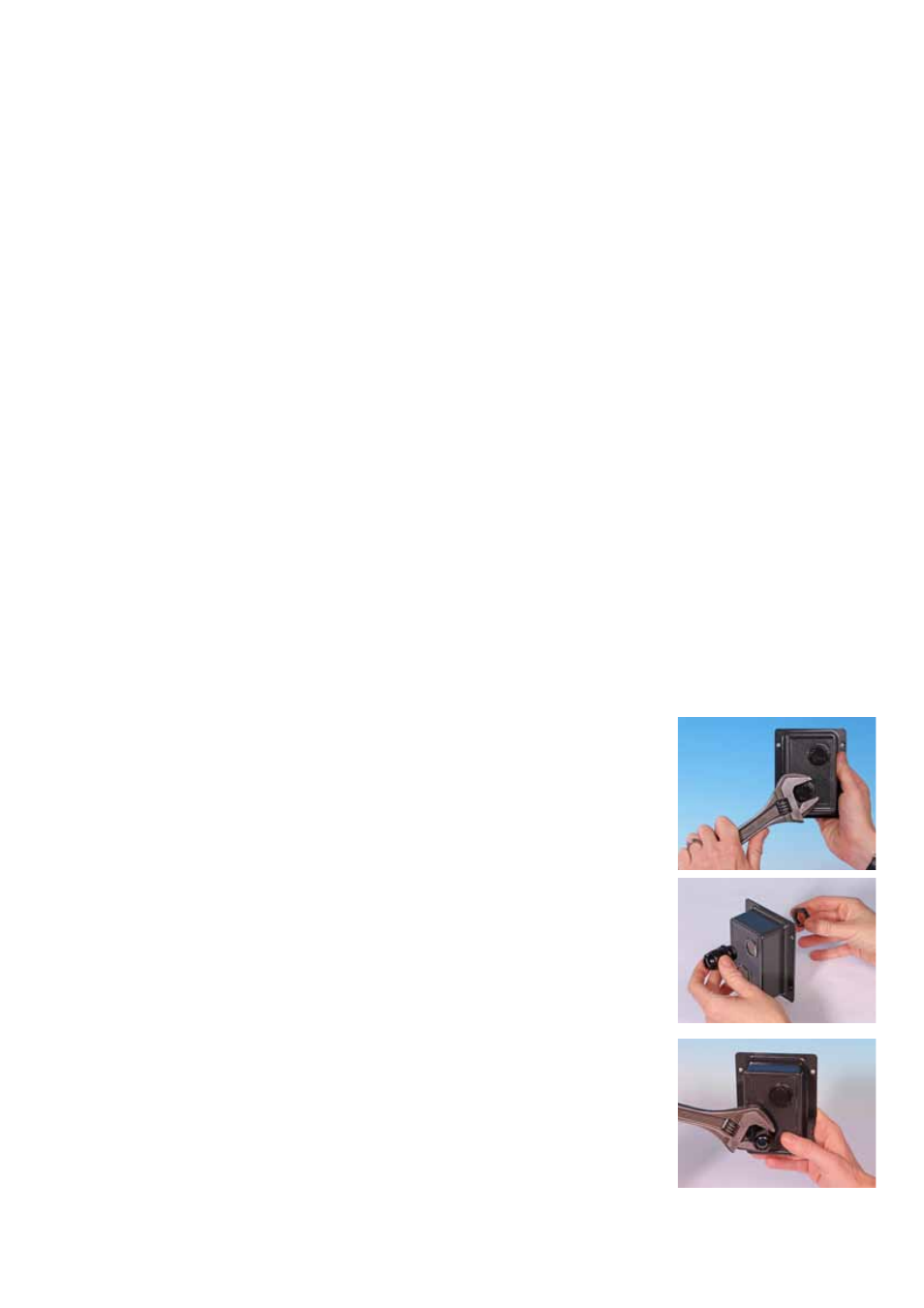

• Use una llave de 21 mm adecuada para
desatornillar los tapones de estanqueidad.
• Atornille los casquillos NPT para paso de cable
de ½" provistos, junto con las arandelas de
estanqueidad en lugar del tapón, cerciorándose
de que la tuerca de retención esté bien asentada.
Apriete el casquillo a 2.5 Nm con una llave de
21 mm adecuada, para garantizar la correcta
estanqueidad. Si se usa un casquillo diferente,
debe ser estanco de acuerdo con la norma IP66.
