Manual del usuario de la bomba qdos60 Universal y Universal+ de Watson-Marlow 20
La resistencia o relé debe ser del tamaño correcto para evitar daños a los transistores
de la bomba. Estas soluciones necesitan alimentación externa de 24 V. Si se va a
conectar con un controlador lógico programable, normalmente se dispone de 24 V.
Salida de alarma (salida 1)
Las condiciones de alarma están generadas por errores del sistema y alarmas de
detección de fugas o alertas de nivel de fluido, si están habilitadas. Esta condición de
alarma ignora los errores de señal analógica. Esta es la configuración predeterminada;
la salida puede configurarse desde el menú de ajustes de control.
Salida de estado de marcha (salida 2)
Este salida cambia de estado cuando arranca/para el motor. Esta es la configuración
predeterminada; la salida puede configurarse desde el menú de ajustes de control.
Velocidad: salida analógica (solo Universal+)
Se dispone de una señal analógica de corriente dentro de la gama 4-20 mA a 250 Ω
entre la clavija 3 y la clavija 4 del conector de salida. La corriente es fija y directamente
proporcional a la velocidad de rotación del cabezal de la bomba. 4 mA = velocidad cero;
20 mA = velocidad máxima.
Nota: Si la salida de mA se va a usar para realizar lecturas con un polímetro, es
necesario instalar una resistencia de 250 Ω en serie.

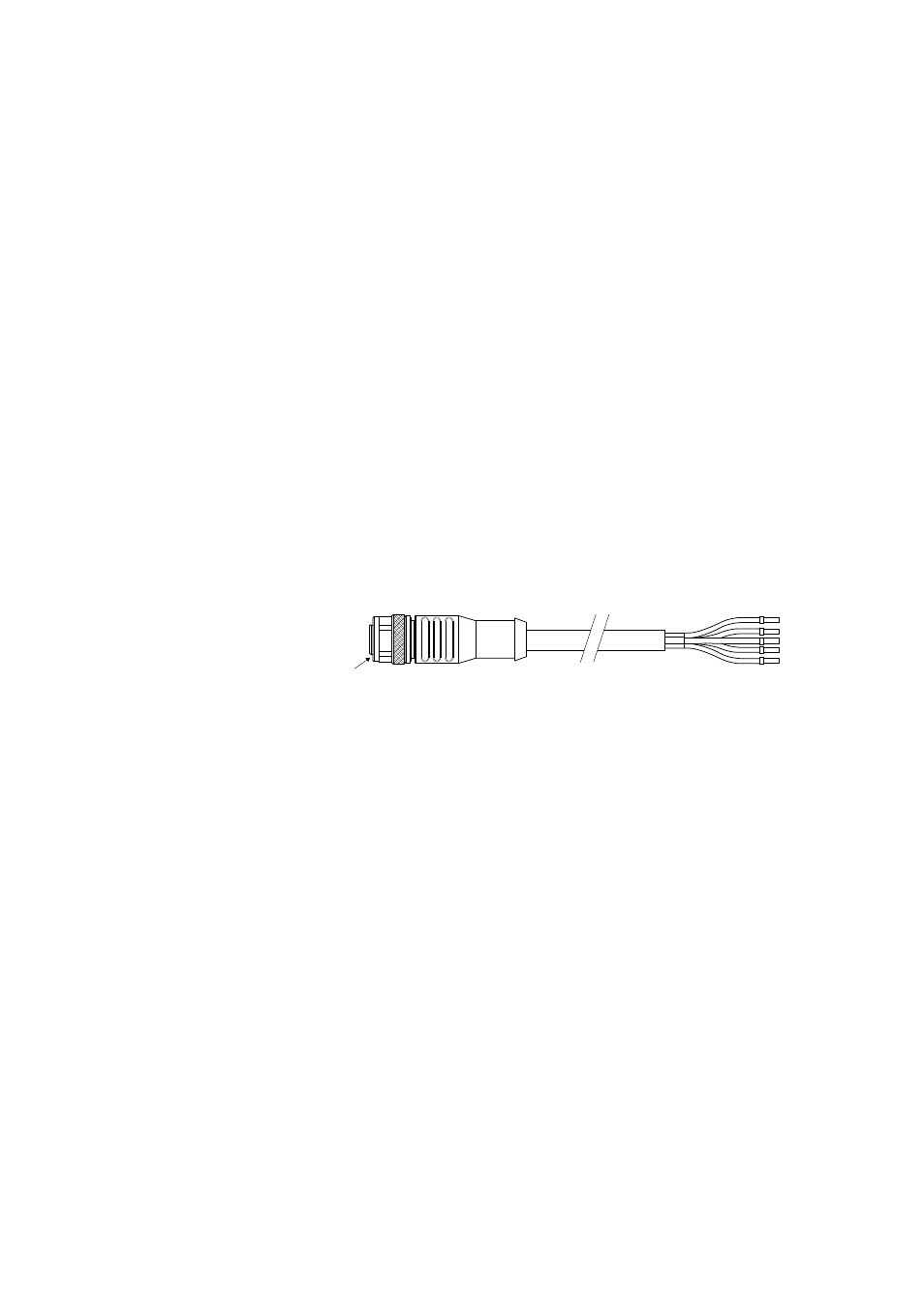

11.4 Cable de salida opcional
Longitud del cable de salida: 3 m
Marrón
Blanco
Azul
Negro
Gris
Pieza
amarilla
