Manual del usuario de la bomba qdos60 Universal y Universal+ de Watson-Marlow 24

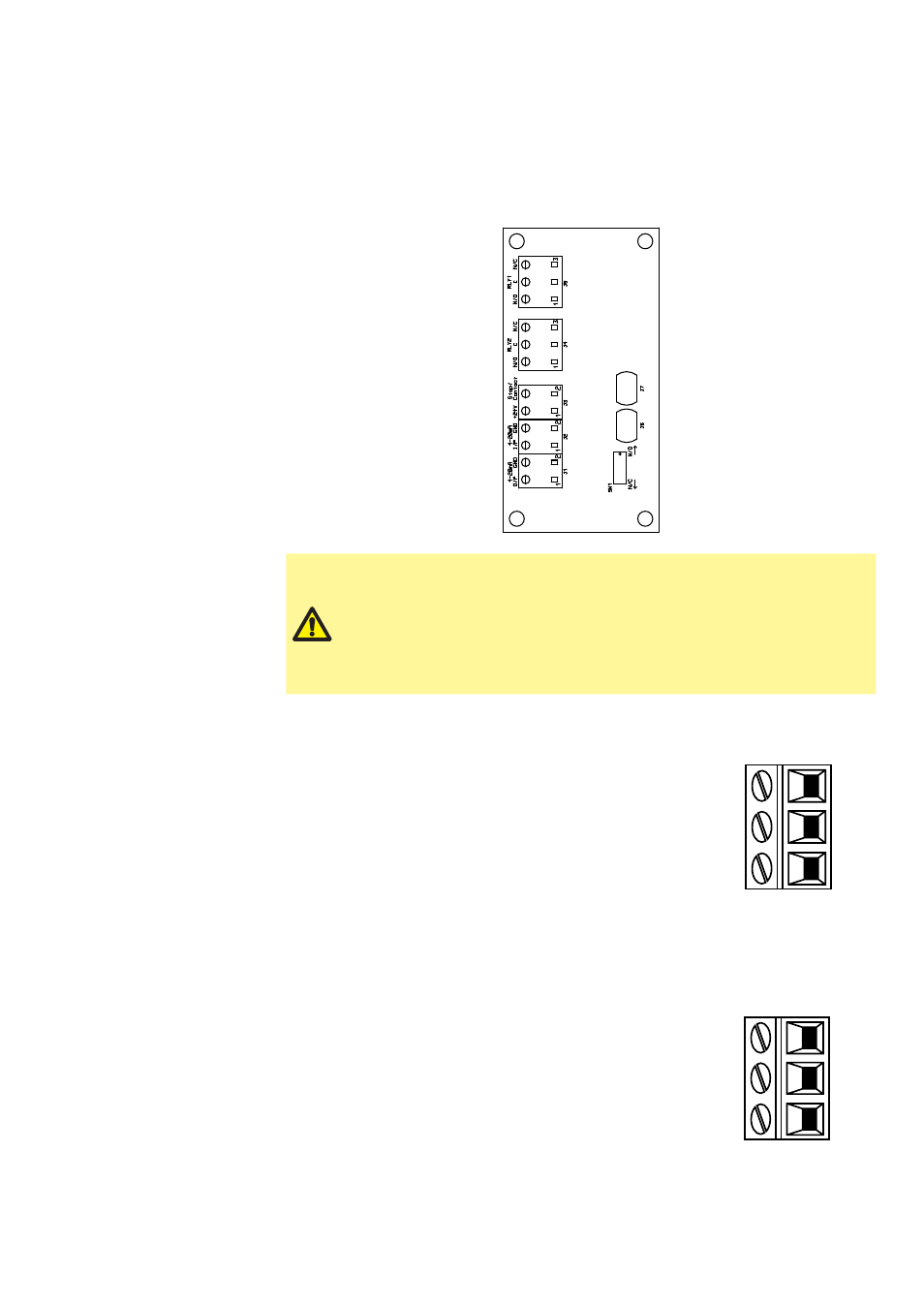

12.3 Conectores PCB del módulo de relé
de 24 voltios
Mirando el módulo, la tarjeta de circuito impreso (PCB) aparecerá con la misma
orientación que en el siguiente diagrama.
No suministre alimentación de red a la entrada de 4-20 mA,
la salida de 4-20 mA, +24 V CC ni a los terminales de parada/
contacto dentro de un módulo qdos60. Aplique las señales
correctas a los terminales que se muestran a continuación. Limite
las señales a los valores máximos especificados. No aplique
voltaje a otros terminales. Podrían producirse daños permanentes
no cubiertos por la garantía. La carga máxima en los contactos de
los relés de esta bomba es de 110 V CA y 5 A, o 30 V CC y 5 A.
Salida de alarma (J5)
Conecte el dispositivo de salida al terminal C (común) del
conector del relé y al terminal NC (normalmente cerrado) o
al terminal NA (normalmente abierto) según sea necesario.
Esta bobina de relé se activa cuando se produce una
condición de alarma en la bomba.
Nota: Las condiciones de alarma están generadas por
errores del sistema. Esta alarma no se activará por errores
de señal análoga.
El ajuste predeterminado del relé 1 es alarma; esta salida
(1) puede configurarse en el menú de ajustes de control.
RLY1
J5
C
N/C
2
3
N/O 1
Salida de estado de marcha (J4)
Conecte el dispositivo de salida al terminal C (común) del
conector del relé y al terminal NC (normalmente cerrado) o
al terminal NA (normalmente abierto) según sea necesario.
Esta bobina de relé se activa cuando la bomba está en
marcha.
El ajuste predeterminado del relé 2 es estado de marcha;
esta salida (2) puede configurarse en el menú de ajustes
de control.
RLY2
C
N/C
2
3
N/O 1
J4
