Manual del usuario de la bomba qdos60 Universal y Universal+ de Watson-Marlow

19

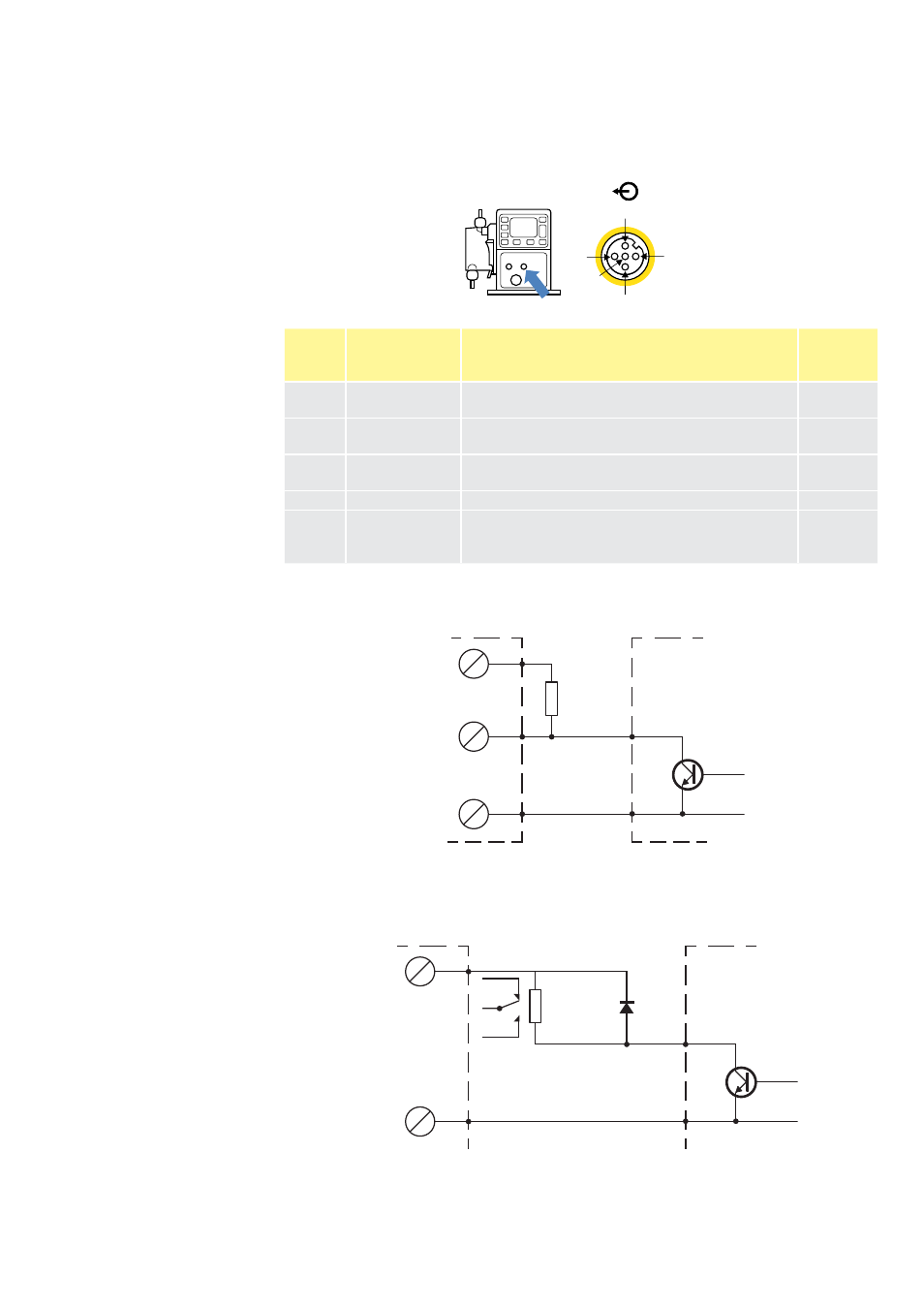

11.3 Asignación de clavijas de salida en

la bomba

Clavija 2

Clavija 4

Clavija 1

Clavija 3

Clavija 5

Nº. de

clavija

Función

Especificaciones

Color del

cable de

salida

1

Salida de

marcha/estado

Salida del colector abierto no programada

Marrón

2

Salida de

alarma

Salida del colector abierto no programada

Blanco

3

Salida

analógica

4-20 mA a 250 Ω (con referencia a la clavija 4)

(solo Universal+)

Azul

4

Tierra

Negro

5

Suministro

5 V 2 mA, que puede conectarse mediante un

conmutador NA a la clavija de entrada 1 ó

2 para suministrar alimentación a las entradas.

Gris

Ejemplo de cableado de una "resistencia de polarización"

El diagrama representa una salida de alarma o de marcha / parada.

1K2 mínimo
2K2 ơpico

+24V

Entrada

Común

qdos

PLC (Controlador

lógico programable)

Ejemplo de cableado de un relé externo, los contactos NA o NC puede

utilizarse para accionar cualquier dispositivo.

El diagrama representa una salida de alarma o de estado de marcha.

2K2 ơpico
1K2 mínimo

1A 100V

+24V

Común

qdos

PLC (Controlador lógico programable)
