Manual del usuario de la bomba qdos60 Universal y Universal+ de Watson-Marlow
26

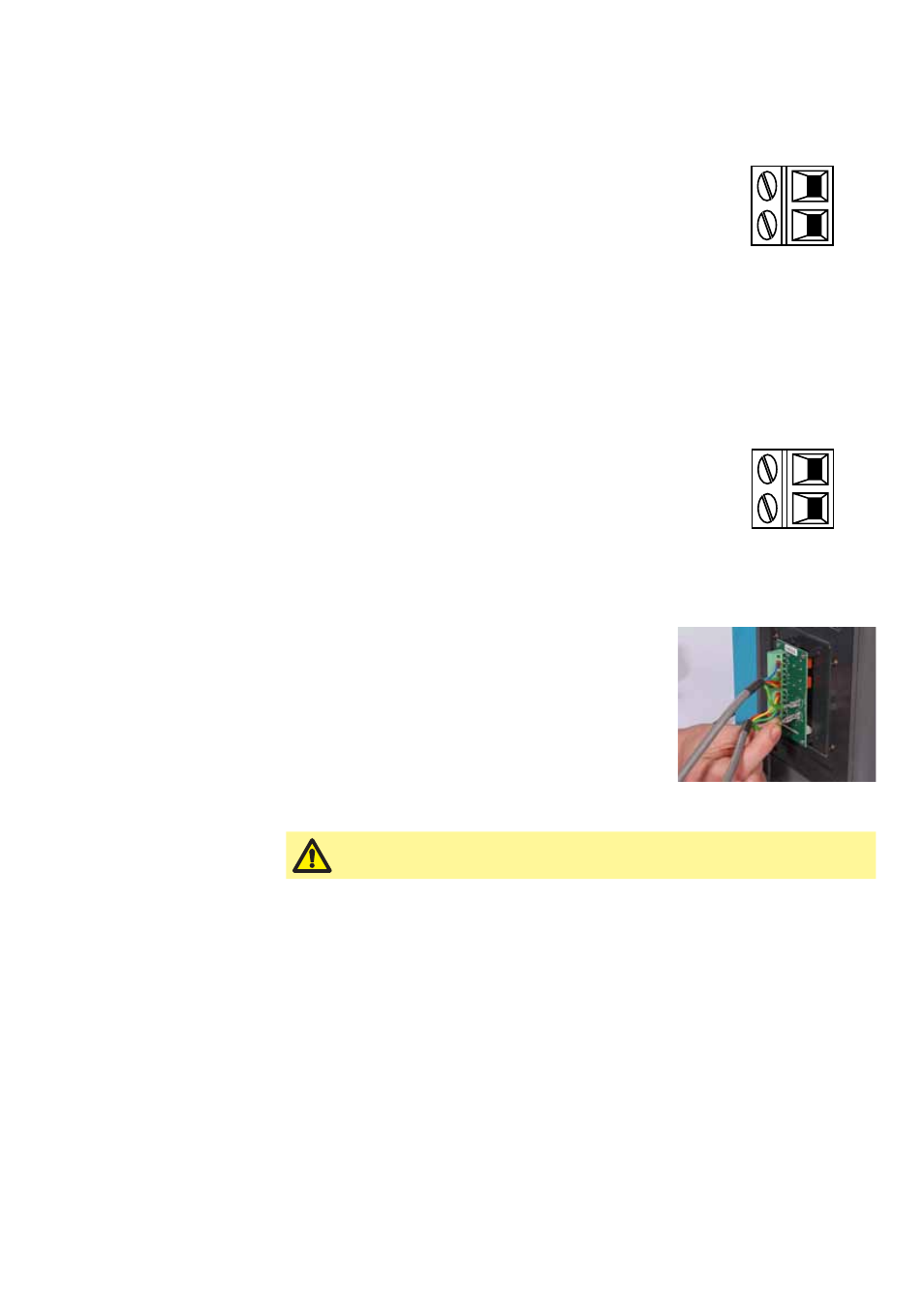

Velocidad: entrada analógica (J2)
La señal de proceso analógico se debe aplicar al terminal
i/p del conector analógico (J2). Conectar a tierra al
conector de tierra del mismo terminal. En modo analógico,
la velocidad ajustada de la bomba será proporcional o
inversamente proporcional a la entrada analógica. Véase
también 15.5 Modo análogo 4-20 mA en la página 37 y
15.6 Calibración de la bomba para control 4-20 mA en la
Impedancia del circuito de 4-20 mA: 250 Ω.
Corriente máxima 40 mA
Nota: La inversión de la respuesta de señal se configura
en el software. No invierta la polaridad de los terminales.
Analog
I/P
GND
1
2
J2
Velocidad: salida analógica (J1) (solo Universal+)
Hay disponible una señal analógica de corriente dentro
del intervalo 4-20 mA, entre el terminal o/p (salida) y
el terminal de tierra. La corriente es fija y directamente
proporcional a la velocidad de la bomba. 20 mA = velocidad
máxima; 4 mA = velocidad cero.
4-20mA
0/P
GND
1
2
J1
Nota: Si la salida de mA se va a usar para realizar lecturas con un polímetro (ajustado
en mA), es necesario instalar una resistencia de 250 Ω en serie.
Blindaje a tierra de los terminales
Se facilitan terminales de horquilla de 4.8 mm para
blindar los cables a tierra. Las conexiones a tierra
del cable de entrada y del cable de salida pueden
conectarse a cualquiera de los dos terminales.
Mantenga la señal de 4-20 mA y la de baja tensión separadas del
suministro de red. Utilice cables distintos con casquillo.
