Manual del usuario de la bomba qdos60 Universal y Universal+ de Watson-Marlow 17

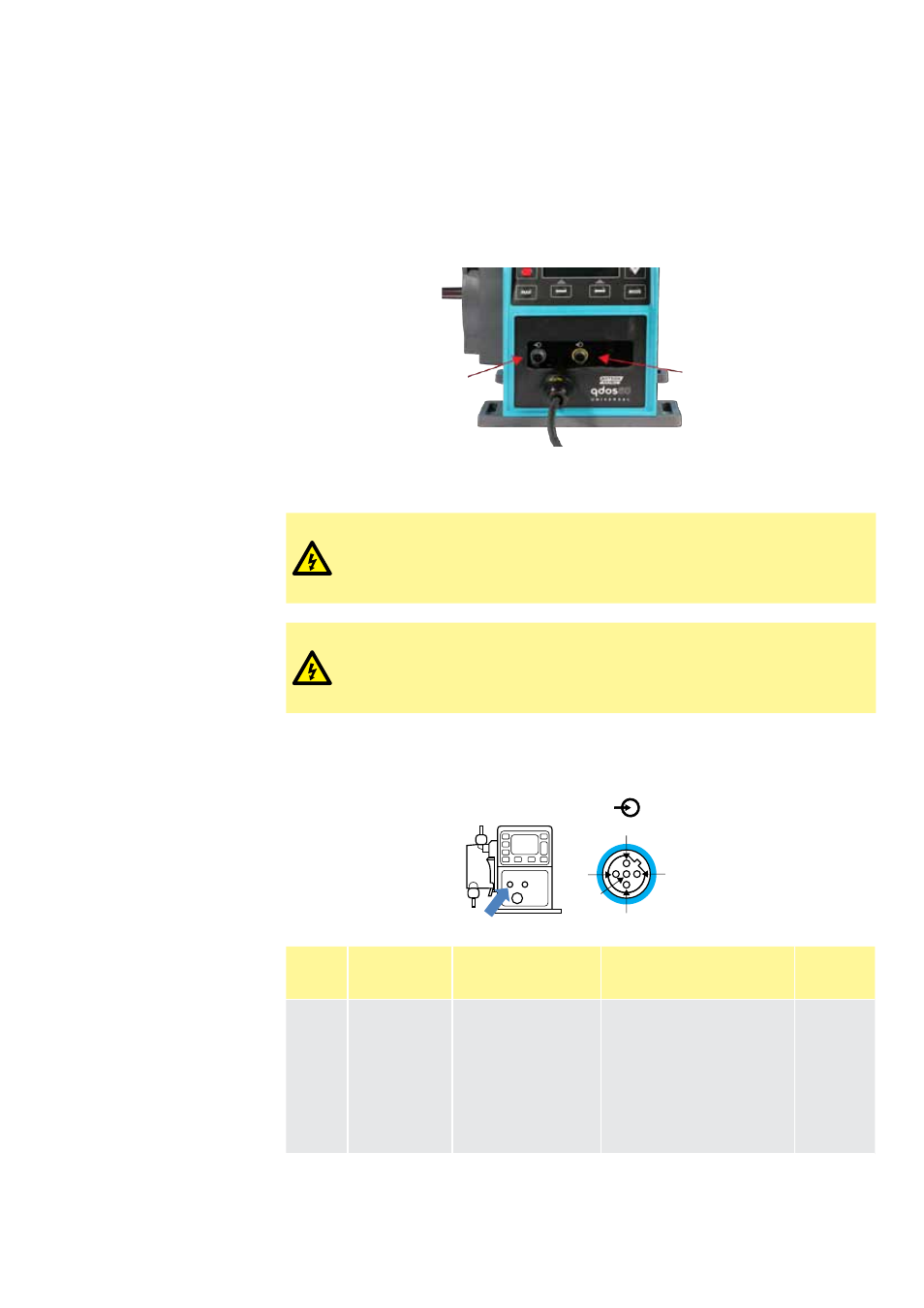

11 Cableado de control automático -
bomba estándar
Para conectar la bomba a otros dispositivos se utilizan dos conectores M12 de cinco
polos de categoría IP66, situados en la parte delantera de la bomba. Entre sus
accesorios, Watson-Marlow tiene a la venta conectores M12 con cables de retención.
Cada cable lleva una etiqueta con su función concreta.
Conexión
de entrada
Conexión
de salida
Es responsabilidad del usuario garantizar un funcionamiento seguro y confiable de la
bomba bajo control remoto y automático.
No suministrar alimentación de red a los conectores M12 de
cinco polos. Aplique las señales correctas a las clavijas, como
se muestra más abajo. Limite las señales a los valores máximos
especificados. No aplique voltaje a otros terminales. Pueden
producirse daños permanentes.
Todos los terminales de entrada y salida están separados de los
circuitos eléctricos mediante un aislamiento reforzado. Estos
terminales deben conectarse únicamente a circuitos externos
que también estén separados de la tensión de red mediante
aislamiento reforzado como requisito mínimo.
11.1 Asignación de clavijas de entrada en
la bomba
Clavija 2
Clavija 4
Clavija 1 Clavija 3
Clavija 5
Nº. de
clavija
Función Especificaciones Con referencia a Color del
cable de
entrada
1 Marcha /
parada
Mín. 5 V, máx.
30 V
Conectar un suministro
de 5~24 V CC para
detener la bomba (con
referencia a la clavija 4).
Alternativamente, conectar
la clavija 5 del conector
de salida a esta clavija
mediante un interruptor
normalmente abierto.
Marrón
