Manual del usuario de la bomba qdos60 Universal y Universal+ de Watson-Marlow 21
12 Cableado de control automático -
módulo
La bomba puede conectarse a otros dispositivos mediante conectores con terminales
de tornillos dentro del módulo del relé de 24 voltios situado en el lateral de la bomba.
Debe retirarse el módulo del relé de la carcasa de la bomba para poder conectar los
cables correspondientes a los conectores terminales, mediante los casquillos para
paso de cable estancos del módulo.
12.1 Módulo: montaje y retirada de la
cubierta

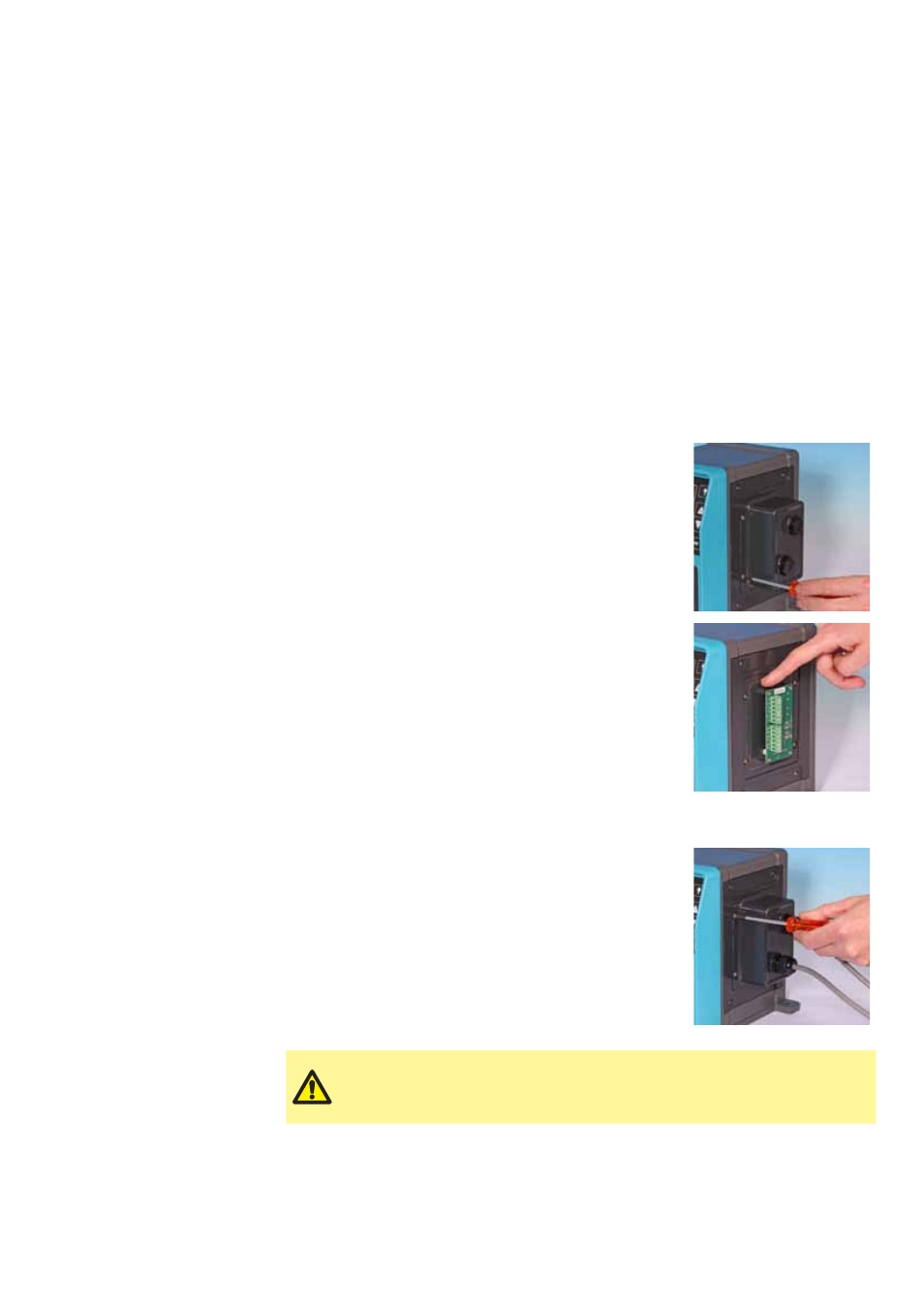

Retirada de la cubierta del módulo lógico de 24 voltios
La cubierta del módulo va fijada al lateral de la unidad de accionamiento con cuatro
tornillos de acero inoxidable M3x10 Pozidriv de cabeza plana.
Retire los cuatro tornillos de la cubierta del módulo,
dejando el tornillo superior izquierdo para el final.
Es posible que la tira de sellado haga que el módulo
se adhiera a la carcasa del accionamiento. Si es así,
con unos golpes suaves se soltará. No use ninguna
herramienta para separarlo por la fuerza.
La tira de sellado se debe mantener dentro de
su ranura en el panel lateral de la carcasa del
accionamiento. Garantiza protección frente al ingreso
de cuerpos sólidos entre la carcasa del accionamiento
y la cubierta del módulo. Compruebe la integridad de
la tira de sellado. Si está dañada, deberá cambiarse.
Montaje de la cubierta del módulo del relé de 24 voltios
Cerciórese de que la tira de sellado esté libre de daños
y quede situada dentro de su ranura en el lateral de
la carcasa del accionamiento. Sujete la cubierta del
módulo en su sitio, llevando cuidado de no dañar la
tira de sellado. Empezando con el tornillo superior
izquierdo, apriete los cuatro tornillos de fijación con
un par de 2.5 Nm.
Asegúrese de que la cubierta del módulo lógico de 24 voltios esté
correctamente sujeta en todo momento con los cuatro tornillos.
De lo contrario, podría quedar comprometida la protección IP66
(NEMA 4X).
