Bombas sinusoidales MasoSine SPS: Manual del usuario 90
Es importante asegurarse de que el eje no pueda girar mientras se aprietan
el tornillo de retención del eje y la tuerca del eje. Puede resultar conveniente
inmovilizarlo poniendo una llave de tuercas muy acolchada en el eje y la chaveta
o el chavetero. Hay una herramienta de bloqueo del eje disponible de forma
opcional, para abrir fácilmente el tornillo de retención (SPS-2.5”: TL-SP25-010-31;
y SPS-4”: TL-SP40-010-31).

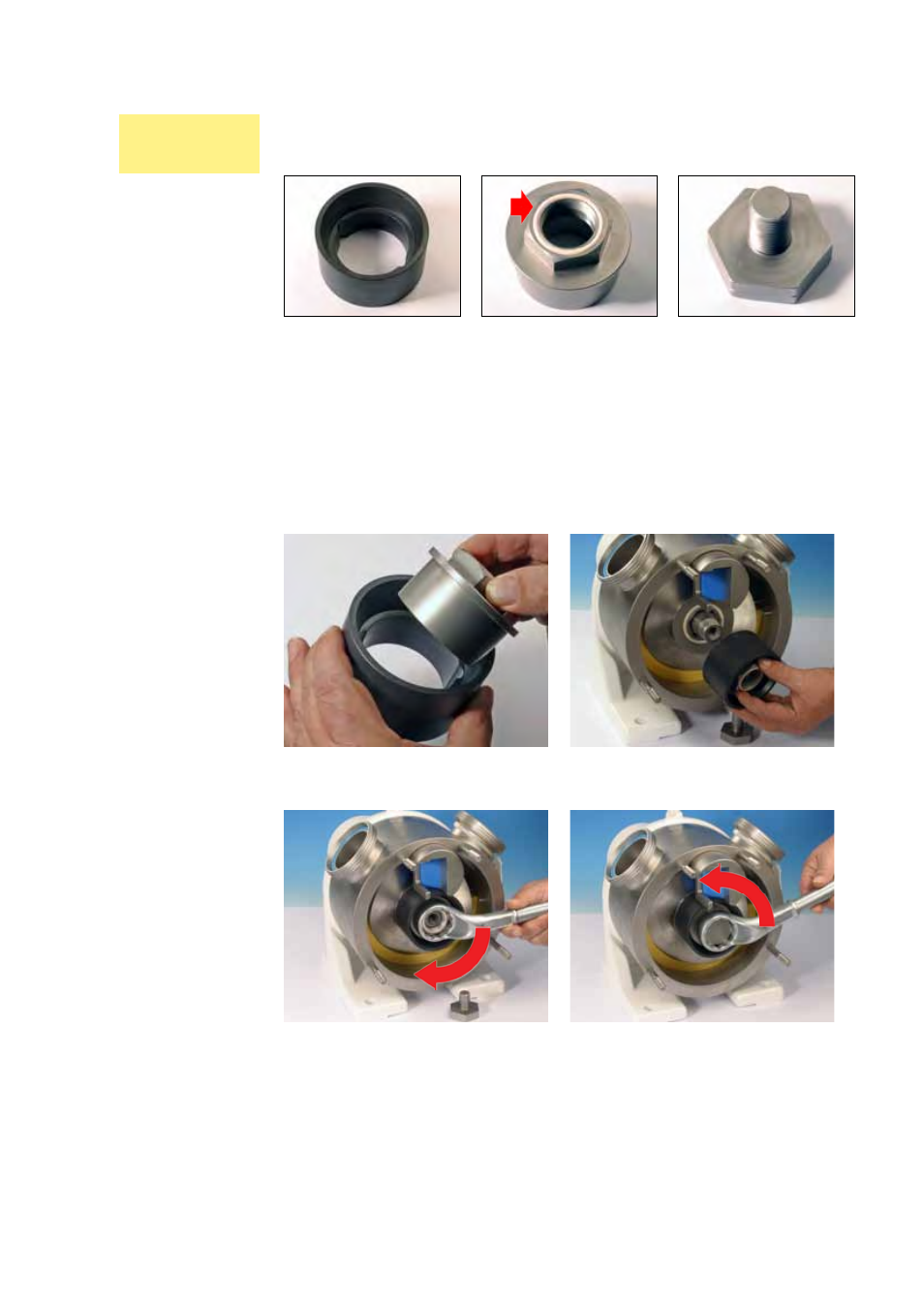

Instalación del soporte delantero, la tuerca del eje y el tornillo de
retención
l Verifique que la junta tórica de la tuerca del eje (indicada con una flecha) esté
en su sitio en la tuerca del eje.
La tuerca del eje
Bombas
SPS-2.5” y SPS-4”
El soporte delantero
de PEEK El tornillo de retención
del eje
l Instale la tuerca del eje en el soporte delantero.
l Monte la tuerca del eje y el soporte delantero sobre el eje.
l Utilice la llave anular de 42 mm provista con la bomba. Apriétela (rosca
derecha) con un par de 110 Nm (SPS-2.5”) ó 125 Nm (SPS-4”).
l Instale el tornillo de retención del eje (rosca izquierda) en el eje. Utilice la
llave anular de 42 mm provista con la bomba. Apriétela con un par de 95 Nm
(SPS-2.5”) ó 105 Nm (SPS-4”).
