Bombas sinusoidales MasoSine SPS: Manual del usuario 74

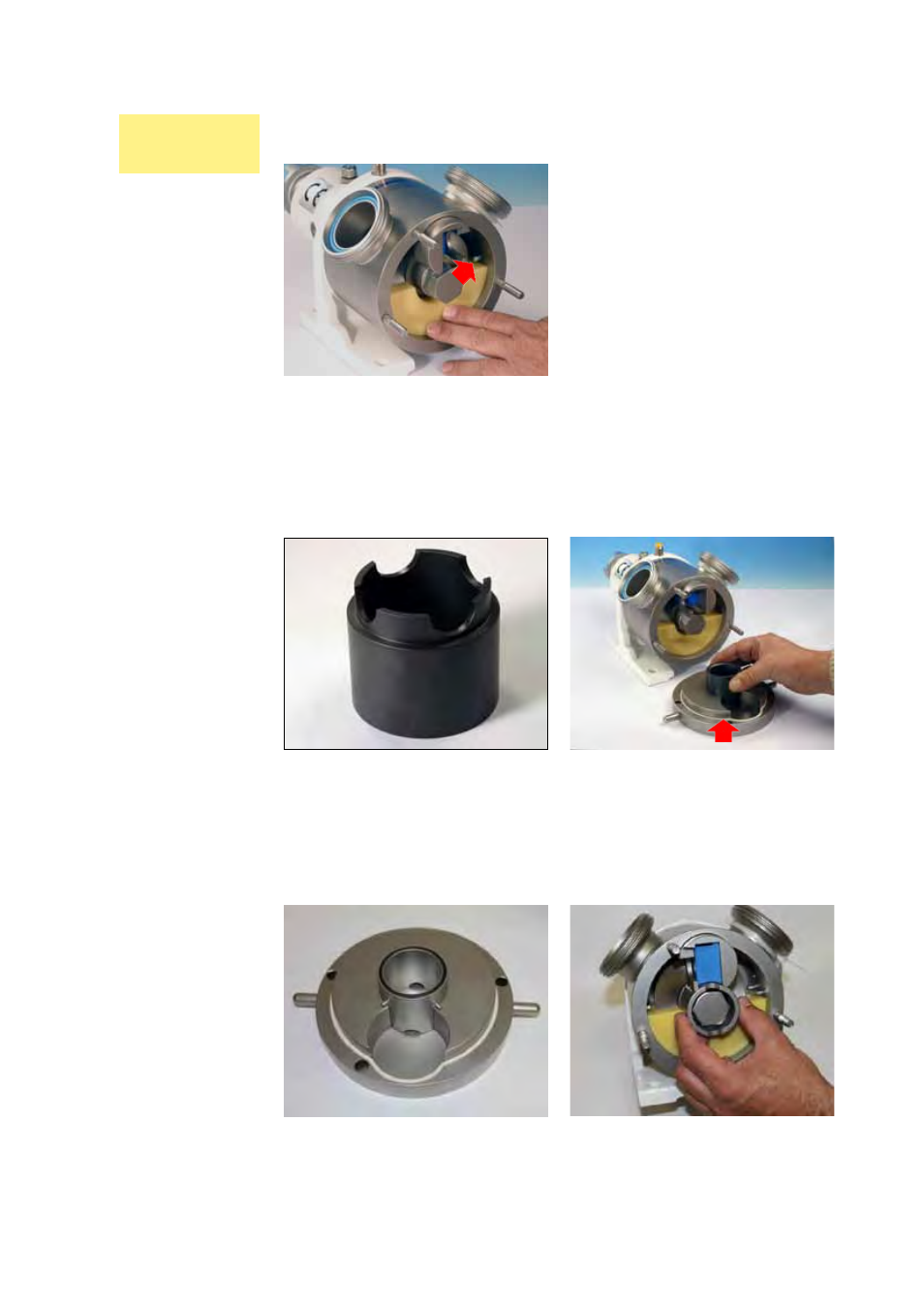

Instalación del estátor delantero
l Ponga el estátor delantero en su sitio, empujando de igual forma por ambos
lados para evitar que se atasque. Las clavijas anti-rotación de la carcasa de la
bomba (indicadas con flechas) garantizan la correcta posición del estátor. Los
dos estátores son idénticos.
Instalación del soporte delantero
l Coloque el soporte delantero de PEEK, con el almenado por delante, en su
hueco de la cubierta delantera (el lado con ranuras debe mirar hacia la cubierta
delantera).
l Compruebe que la junta tórica de la cubierta delantera (indicada con una
flecha) esté en su ranura de la cubierta delantera.
El soporte delantero de PEEK
Soporte delantero de acero inoxidable
Bombas SPS-2”
