Bombas con armazón de hierro fundido y sello triple labial:
instalación de la carcasa de la bomba
l Compruebe que la junta tórica de la carcasa del sello esté colocada
correctamente en su ranura de la parte posterior de la carcasa de la
bomba.
l Pase la carcasa de la bomba sobre el eje y colóquela sobre la cara del
armazón.
Nota: La carcasa de la bomba puede colocarse con tres orientaciones
distintas. Véase la sección 13, Posibles orientaciones de la bomba.
Nota: La carcasa de la bomba es muy pesada.

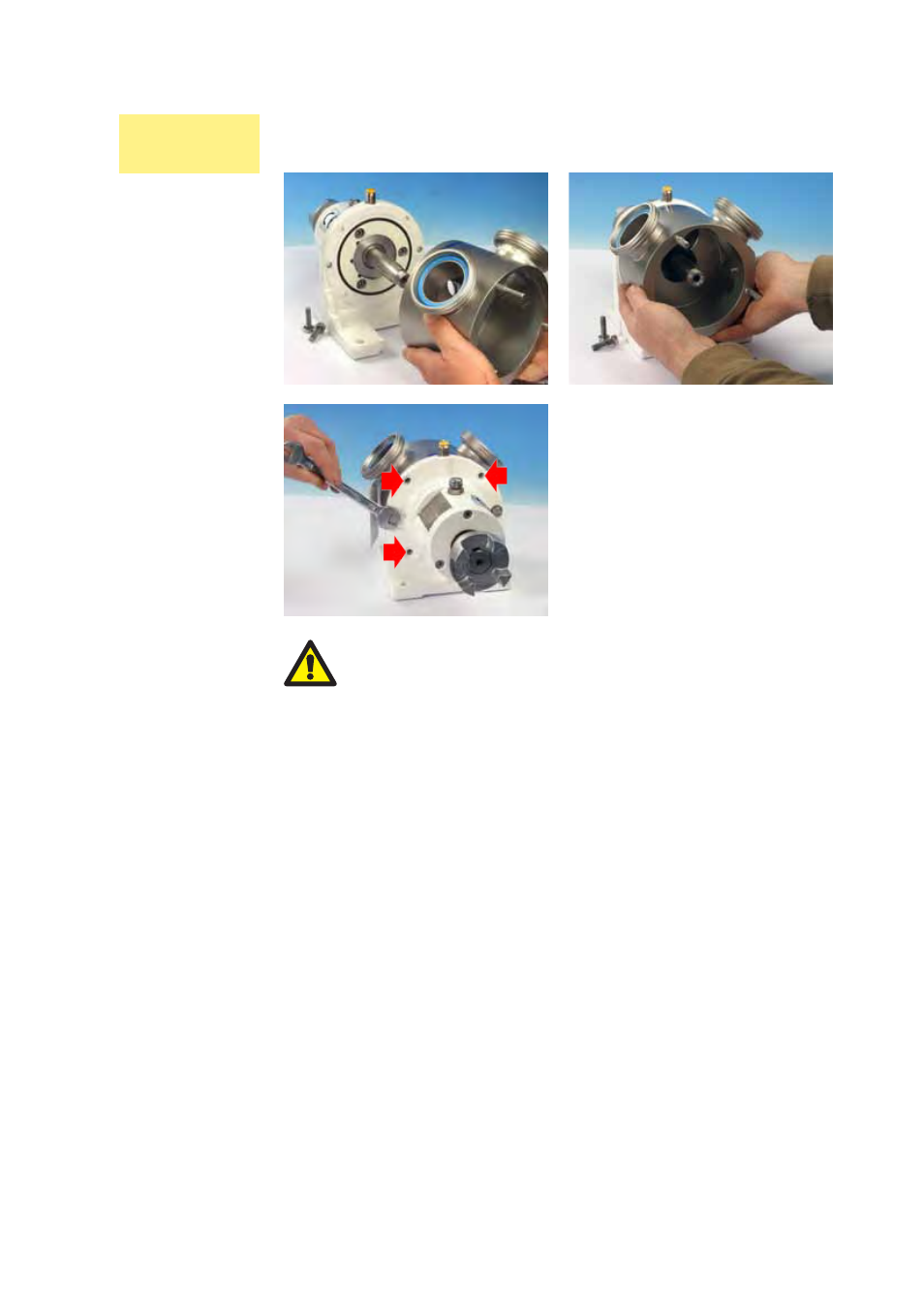

l Instale los dos tornillos de 13 mm (rosca derecha) y las arandelas
que sujetan la carcasa de la bomba al armazón. La imagen muestra
el conjunto 10-2. Las posiciones alternativas de los tornillos (tres de
cuatro indicados con flechas) permiten colocar la carcasa de la bomba
con orientación 9-12 ó 12-3. Apriételos con un par de 35 Nm.
Bombas SPS-2”
con sello triple
labial
