Bombas sinusoidales MasoSine SPS: Manual del usuario 70
Bombas con sello triple labial: instalación del estátor trasero
Bombas con armazón de hierro fundido y sello triple labia:
instalación del sistema del sello

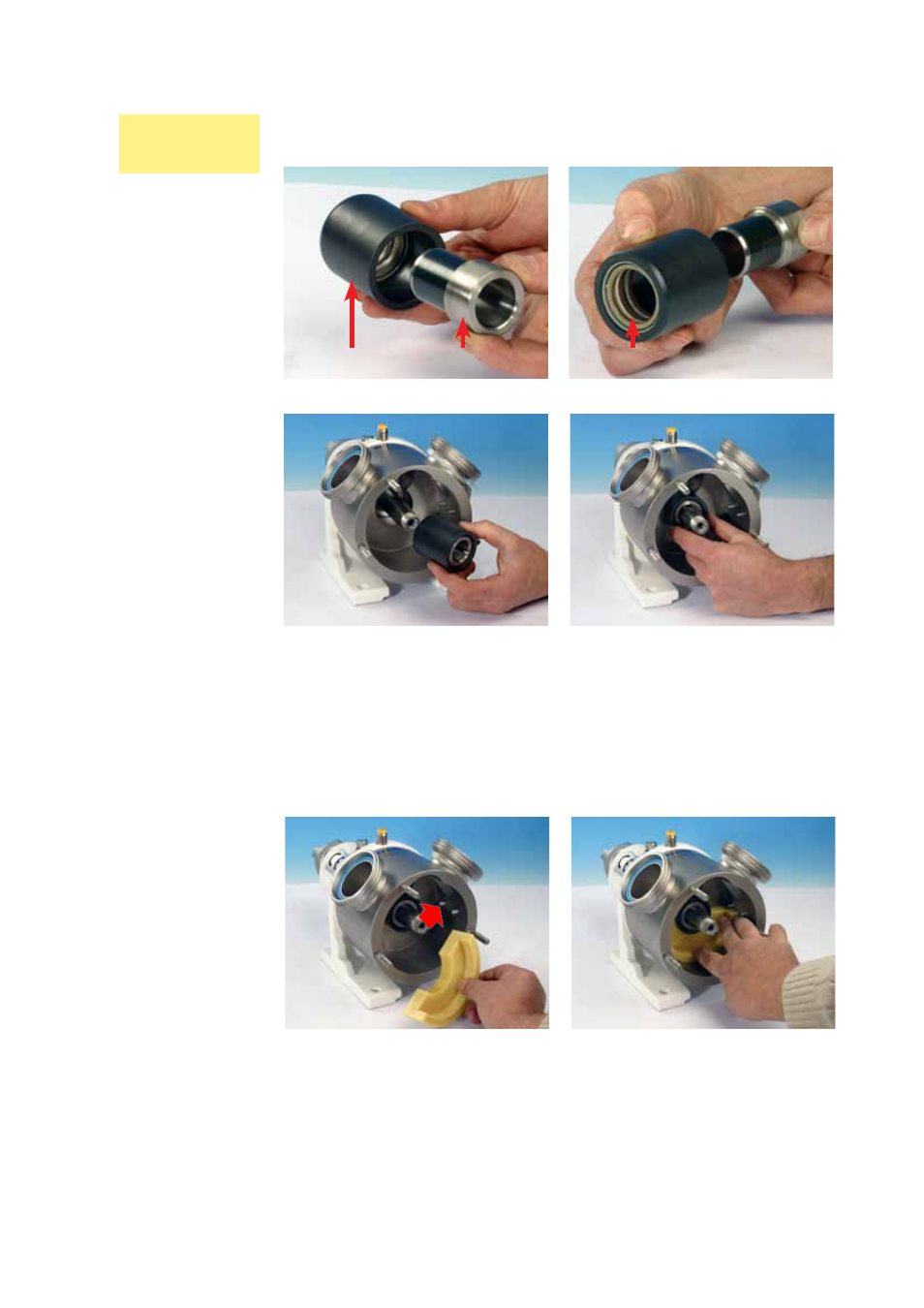

l Con la carcasa del sello acoplada, sitúe el manguito del eje sobre el eje y
ubíquelo en su sitio, con el extremo biselado con junta de reborde del manguito
del eje por delante. El manguito del eje va encajado firmemente a presión.
Asegúrese de presionarlo hasta que llegue a su tope. El manguito del eje tiene
dentro un resalte de alineación que debe estar alineado con las nervaduras del
eje.
l Introduzca la carcasa del sello en el manguito del eje.
l Ponga el estátor trasero en su sitio bajo el manguito del eje, empujando de
igual forma por ambos lados para evitar que se atasque. Las clavijas
anti-rotación de la carcasa de la bomba (indicadas con flechas) garantizan la
correcta posición del estátor. Los dos estátores son idénticos.
Bombas SPS-2”
con sello triple
labial
carcasa del sello manguito del eje juntas de reborde
