Bombas sinusoidales MasoSine SPS: Manual del usuario 35

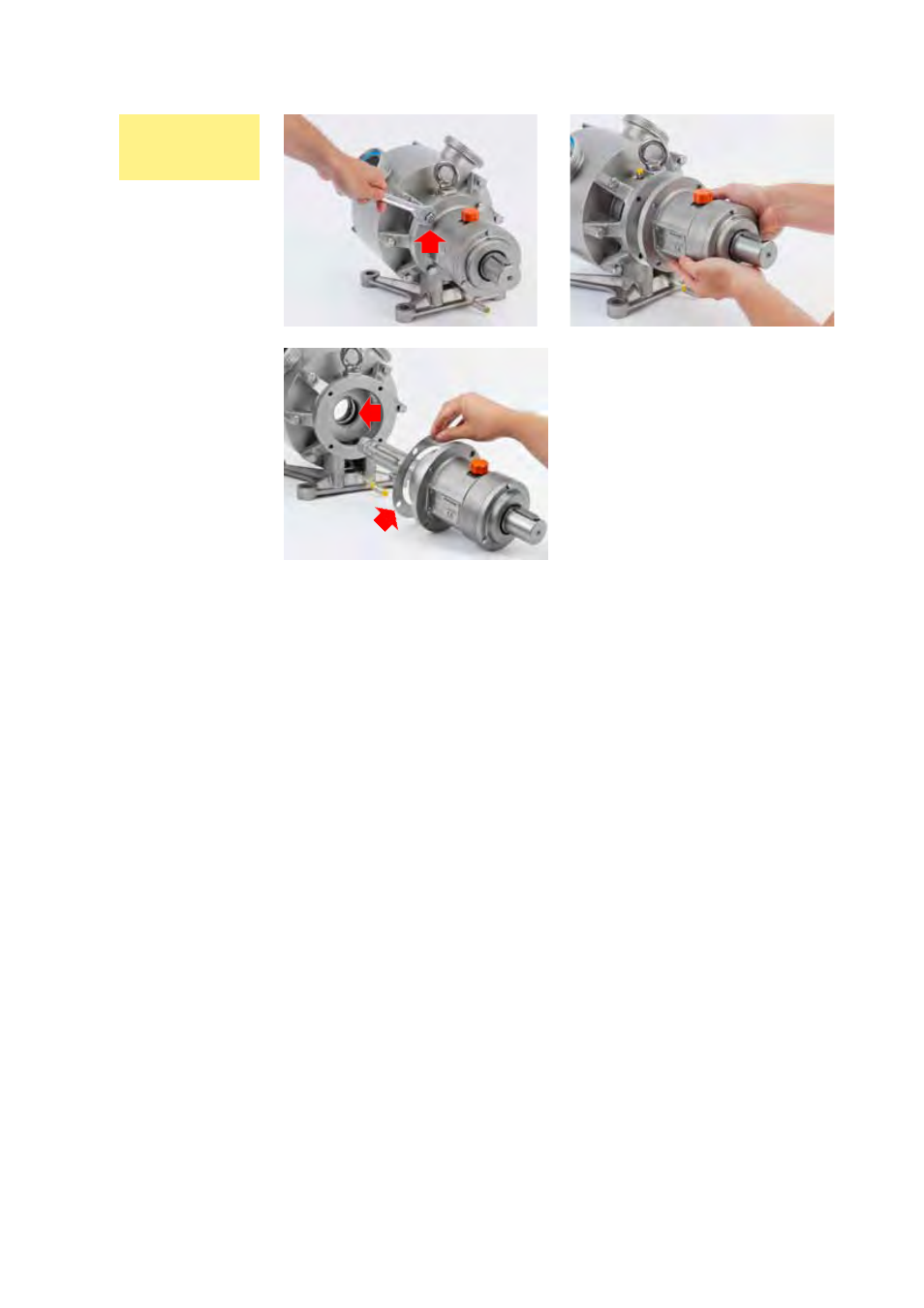

l Si esta dimensión no es correcta, utilice una llave de tuercas para aflojar y retirar
los tornillos que sujetan la carcasa de rodamientos al armazón (indicados con
flechas; el número de tornillos varía según el modelo de la bomba).
Para el modelo SPS-2”:
Llave de tuercas de 13 mm
Para el modelo SPS-2.5”: Llave de tuercas de 16 mm
Para el modelo SPS-4”:
Llave de tuercas de 18 mm
l Retire la carcasa de rodamientos y el eje de la bomba, llevando cuidado de no
dañar las juntas de reborde (indicadas con flechas).
l Retire el anillo de sujeción (indicado con flechas) e instale uno nuevo entre el
armazón y la carcasa de rodamientos. Vuelva a montarlo todo, apretando los
tornillos de fijación de la carcasa de rodamientos como sigue:
Para SPS-2” M8:
25 Nm
Para SPS-2.5” M10: 50 Nm
Para SPS-4” M12: 80 Nm
y vuelva a medir la dimensión X.
l Si esta dimensión no es correcta (ver tabla), desmonte y separe varias capas
del anillo de sujeción iguales en su grosor total a la diferencia entre la distancia
que ha medido por segunda vez y la distancia correcta, para alcanzar la
dimensión X correcta. Una capa tiene un grosor de 0.05 mm.
l Vuelva a montarlo.
Bombas
SPS-2”,
SPS-2.5”,
SPS-4”
