l Ponga la bomba de lado para
permitir el acceso a los pernos que
sujetan la base.
l Retire los 3 pernos y las
arandelas con una llave de 13 mm.
Al sacar cada perno, se caerá uno de
los espaciadores de entre la base y la
bomba.
l La bomba viene con tres grupos de
puntos de fijación a rosca; el grupo
central (en uso en la imagen anterior)
permite colocar los puertos de entrada
y salida en 10-2 ó 2-10; los otros
grupos (un punto de fijación con la flecha) permiten colocar la bomba con los
puertos de entrada y salida horizontales, y el otro puerto vertical.
l Pase los pernos con las arandelas a través de la base y los espaciadores (Nota:
el perno más largo y el espaciador más largo sujetan la base a la carcasa de
rodamientos situada en la parte posterior de la bomba). Atornille los pernos
en el grupo de puntos de fijación apropiado para la orientación deseada de la
bomba. Apriételos a un par de 25 Nm con una llave de 13 mm.

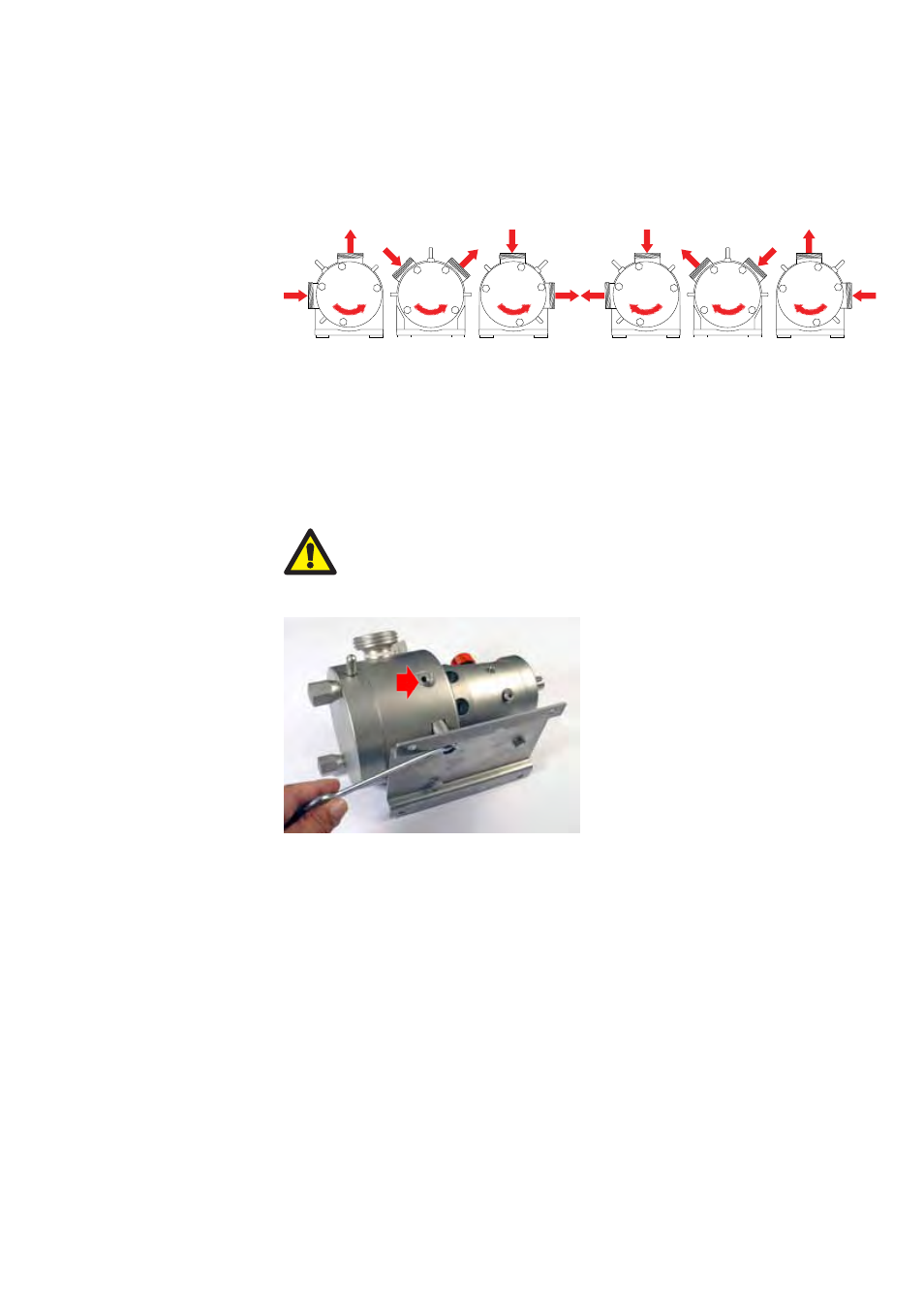

13 Posibles orientaciones de la bomba
La bomba puede colocarse con tres orientaciones distintas, y girar en el sentido de
las agujas del reloj o en sentido contrario.
Rotación antihoraria
del rotor y el motor
Rotación horaria
del rotor y el motor
A menos que al hacer el pedido se especifique otra posición, la bomba se entrega
en la posición 2-10. Podemos proporcionar también puertos con orientaciones
especiales.
13.1 Cómo cambiar la orientación de la bomba
Desconecte la bomba del suministro eléctrico, e inmovilícela para
impedir que pueda ponerse en marcha de forma accidental.
SPS-1 ”
SPS-2 ” , SPS-2.5 ” , SPS-4 ”
l Siga los pasos de desmantelamiento y montaje correspondientes a su modelo
de bomba. Véase la sección 22, Desmantelamiento y montaje
l Retire los tornillos del armazón. Gire la carcasa 45° a la izquierda o a la
derecha.
l Ponga los tornillos en su nueva posición y apriételos con el par
correspondiente: SPS-2”: 35 Nm SPS-2.5”: 40 Nm SPS-4”: 45 Nm
Nota: Si se ha cambiado también el sentido del flujo, habrá que invertir el peine y
la guía del peine. Véase la sección 13.2, Cómo cambiar el sentido de rotación.
