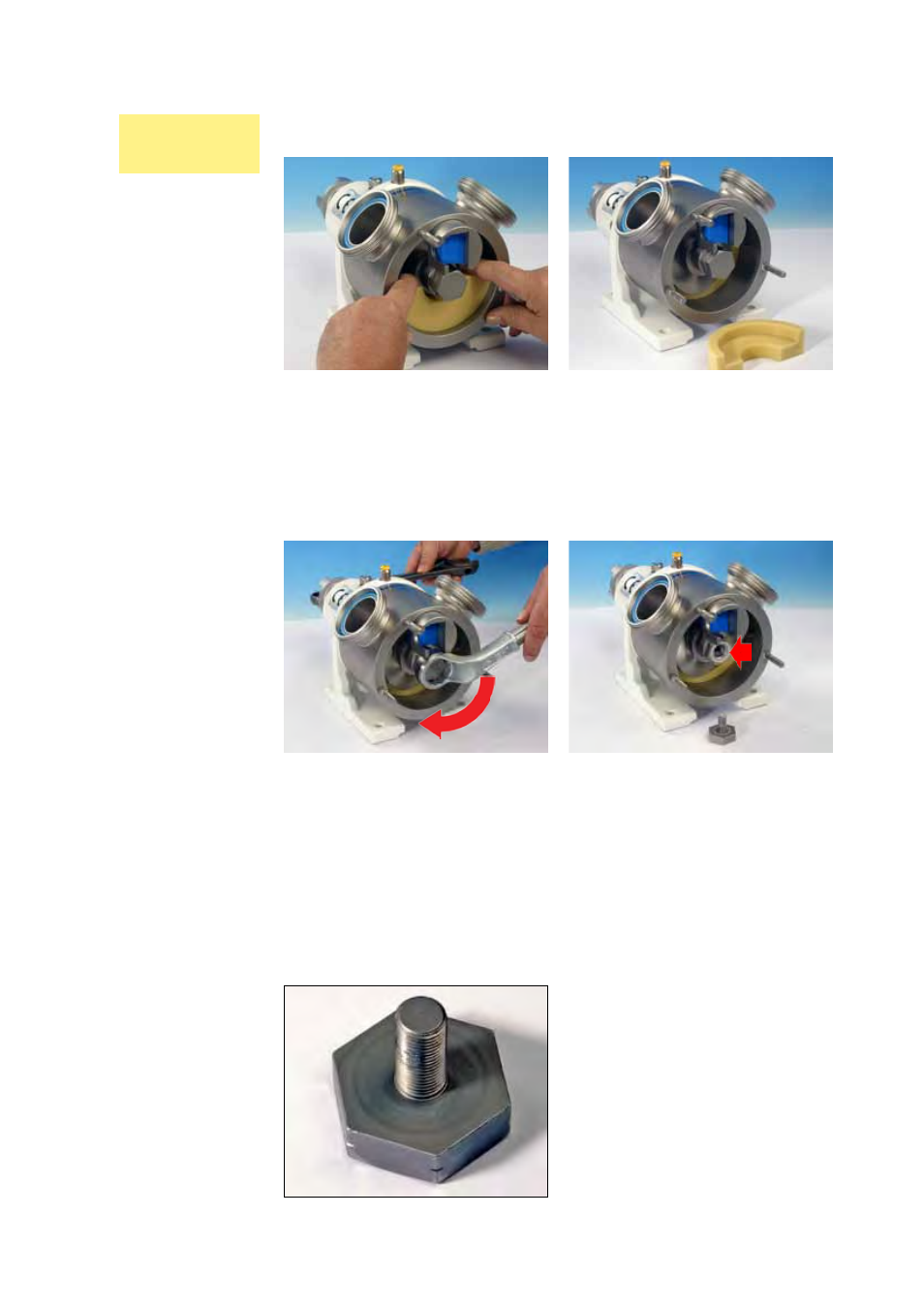

l Tire del estátor delantero para extraerlo.
Nota: Quizás le resulte conveniente hacer girar el eje de la bomba y el rotor un
poco para hacerle un hueco a la punta de los dedos, y poder asir la parte superior
del estátor delantero.
Extracción del estátor delantero
Es importante asegurarse de que el eje no pueda girar mientras se extrae el
tornillo de retención del eje. Puede resultar conveniente inmovilizarlo con una
llave tubular o con el mango de una llave de tuercas colocado entre el almenado
del eje de accionamiento. Otra posibilidad es poner una llave de tuercas muy
acolchada en el eje y la chaveta o el chavetero. Hay una herramienta de bloqueo
del eje disponible de forma opcional, para abrir fácilmente el tornillo de retención:
(SPS-2”: TL-SP20-010-31).
l Utilice la llave anular de 32 mm provista con la bomba para retirar el tornillo de
retención del extremo del eje (rosca izquierda).
l Ahora podrá acceder a la junta tórica de la tuerca del eje, que está en su
ranura de la tuerca del eje.
Extracción del tornillo de retención del eje
El tornillo de retención del eje
Bombas SPS-2”
