Bombas SPS-1”
con sello
mecánico
sencillo
Instalación de la cara estática y el sello mecánico
l Sitúe la cara estática en el sello mecánico, con la junta tórica de la cara
estática mirando hacia el sello mecánico. La cara estática tiene dos huecos
(indicados con flechas) que deben alinearse correctamente con los resaltes
(indicados con flechas) de cada lado del asiento
l Con un dedo, sujete la cara estática en su sitio en el sello mecánico, y
empújelas hacia el eje de la bomba hasta asentarlas del todo en la carcasa de
la bomba. Nota: El sello mecánico tiene un resalte en la superficie interna que
debe alinearse con las nervaduras del eje.

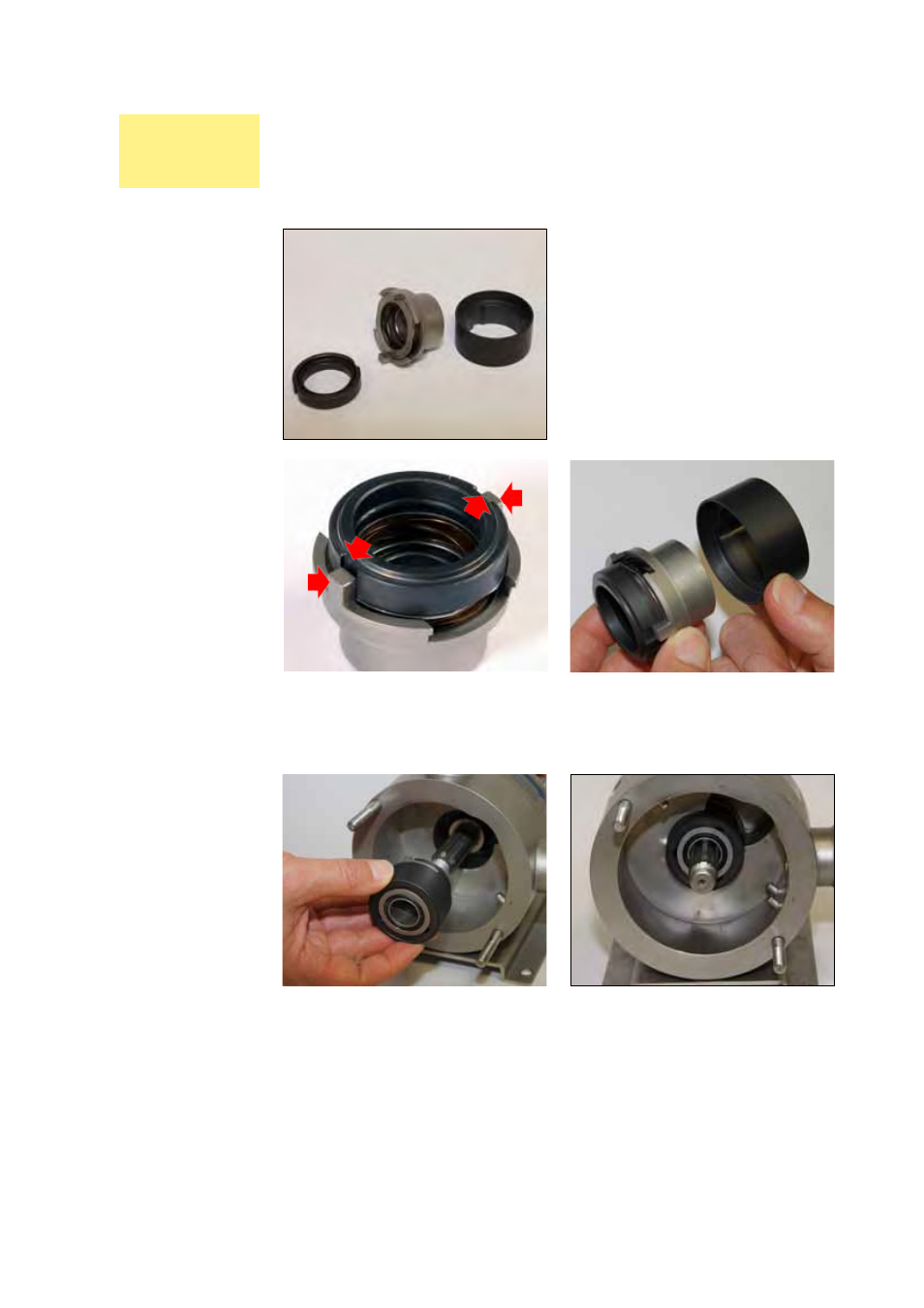

La cara estática con su junta tórica
(izquierda) y el sello mecánico con
una de sus juntas tóricas visible. Las
superficies de los dos componentes
que se muestran en la imagen deben
entrar en contacto al realizar el
montaje. Se puede ver el casquillo
trasero visible, derecha
l Compruebe que la junta tórica de la cara estática esté colocada correctamente,
y que las juntas tóricas de cada lado del sello mecánico estén colocadas
correctamente.
