Bombas sinusoidales MasoSine SPS: Manual del usuario 73
Es importante asegurarse de que el eje no pueda girar mientras se instala la tuerca
del eje. Puede inmovilizarse fácilmente con una llave tubular o con el mango de
una llave de tuercas colocado entre el almenado del eje de accionamiento. Otra
posibilidad es poner una llave de tuercas muy acolchada en el eje y la chaveta o el
chavetero. Hay una herramienta de bloqueo del eje disponible de forma opcional,
para abrir fácilmente el tornillo de retención (SPS-2”: TL-SP20-010-31).

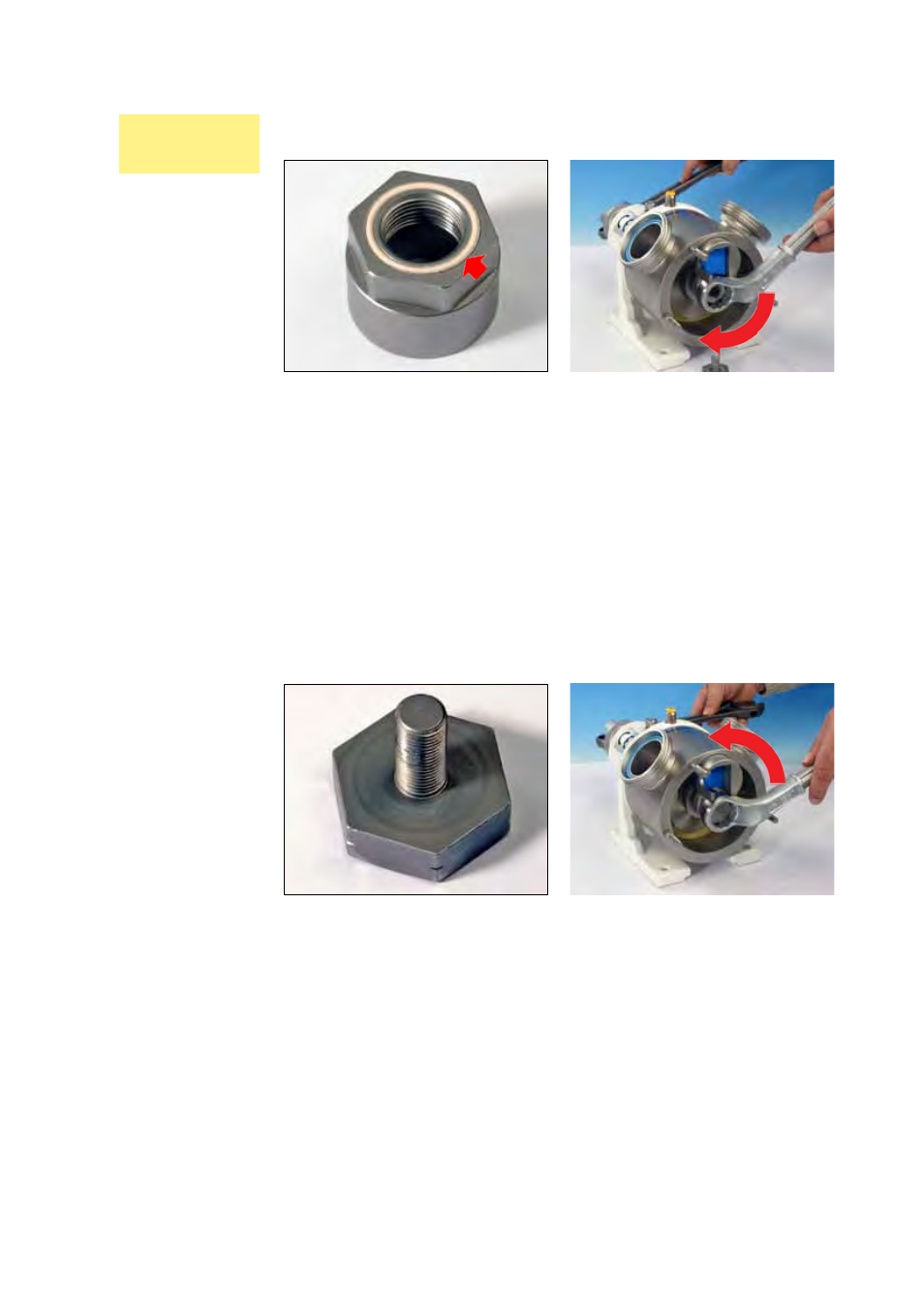

Instalación de la tuerca del eje
l Verifique que la junta tórica de la tuerca del eje (indicada con una flecha) esté
en su sitio en la tuerca del eje.
l Instale la tuerca del eje (rosca derecha) sobre el eje. Utilice la llave anular de
32 mm provista con la bomba. Apriétela con un par de 75 Nm.
Es importante asegurarse de que el eje no pueda girar mientras se instala el tornillo
de retención del eje. Puede inmovilizarse fácilmente con una llave tubular o con el
mango de una llave de tuercas colocado entre el almenado del eje de accionamiento.
Otra posibilidad es poner una llave de tuercas muy acolchada en el eje y la chaveta
o el chavetero.
l Instale el tornillo de retención del eje (rosca izquierda) en el eje. Utilice la
llave anular de 32 mm provista con la bomba. Apriétela con un par de 65 Nm.
Instalación del tornillo de retención del eje
La tuerca del eje
El tornillo de retención del eje
Bombas SPS-2”
