Arreglo del interruptor DIP
SW1
SW9
Calibrado
del voltaje
de arco
SW8
Nivel de
detección de
la sangría
automática
Nivel de la
fuerza de
detención
por sostén
SW9
Interruptor
encendido
Interruptor
apagado
Fijaciones de los Interruptores
Las fijaciones de los interruptores para operación del módulo de control y establecimiento inicial, detallados
debajo. Nota*: Se muestra en NEGRILLA la fijación de la fábrica de los interruptores.

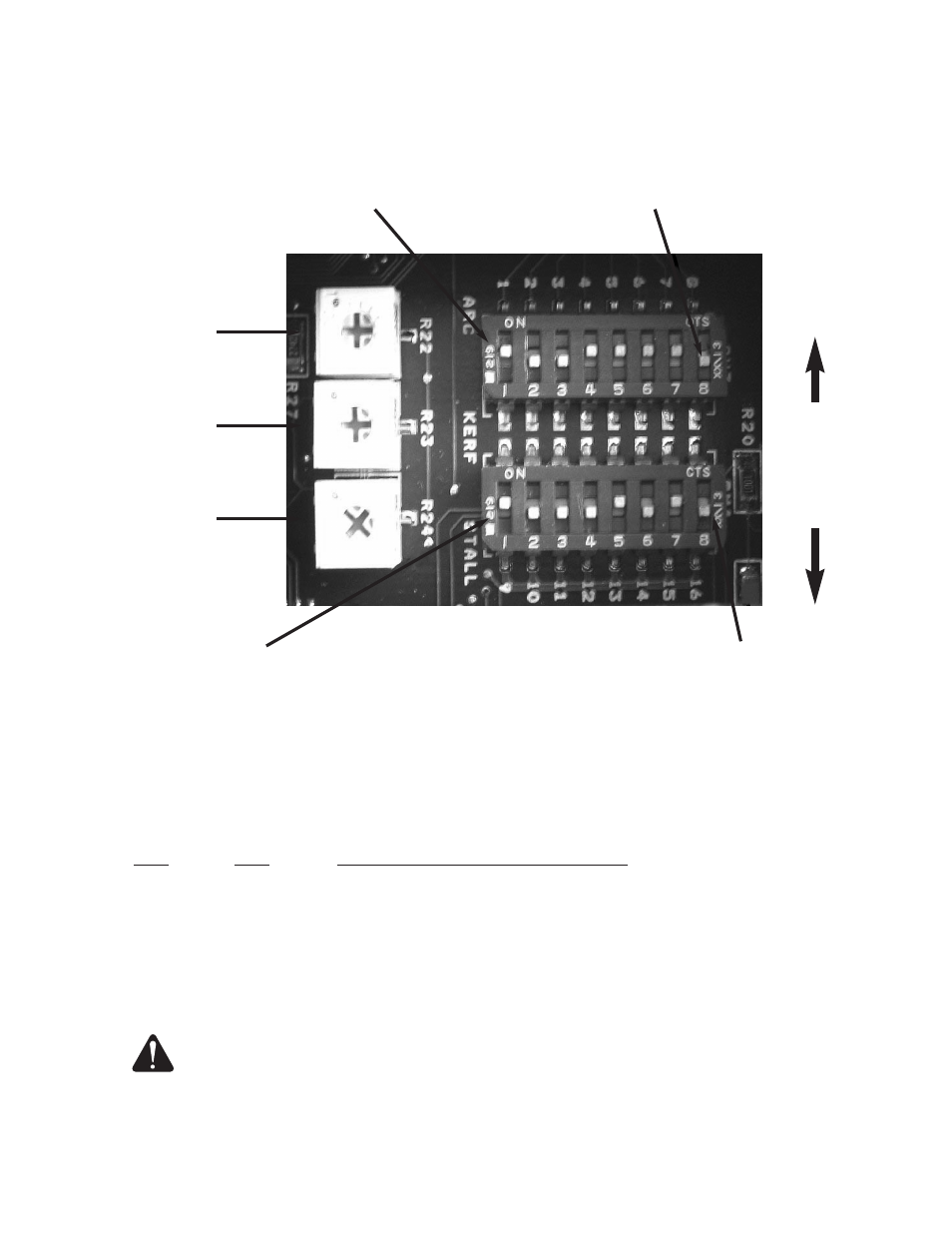

Como se muestra en la figura arriba, la fijación inicial de los interruptores DIP están divididas en 2 grupos de
8 interruptores. El juego superior de los interruptores están numerados en SW1 hasta SW8 y el conjunto de
los interruptores de abajo están numerados de SW9 hasta SW16.
SW1 SW2 Corriente / Potencia Máxima del Motor
encendido encendido Corriente Máx = 2 A, 50 W
encendido apagado Corriente Máx = 3 A, 75 W *
apagado encendido Corriente Máx = 4 A, 100 W
apagado apagado Corriente Máx = 6 A, 150 W
Fije los interruptores DIP SW1 y SW3 a la tasación de la corriente del motor de levantar. Esta es la corriente
máxima que se aplica y está directamente relacionada a la tasación de potencia del motor. Esta fijación se
usa también para determinar la corriente mínima aplicada para la percepción de detención y para calcular la
velocidad del motor basada en el voltaje medido del motor.
Nota: Para rendimiento máximo, es importante que estos interruptores hayan sido fijados
correctamente. Para el levantador estándar, estos interruptores deberían ser fijados para 3 amperios.
Figura 20: Arreglo de los Interruptores DIP
