Sección 2: Instalación y Fijación

21

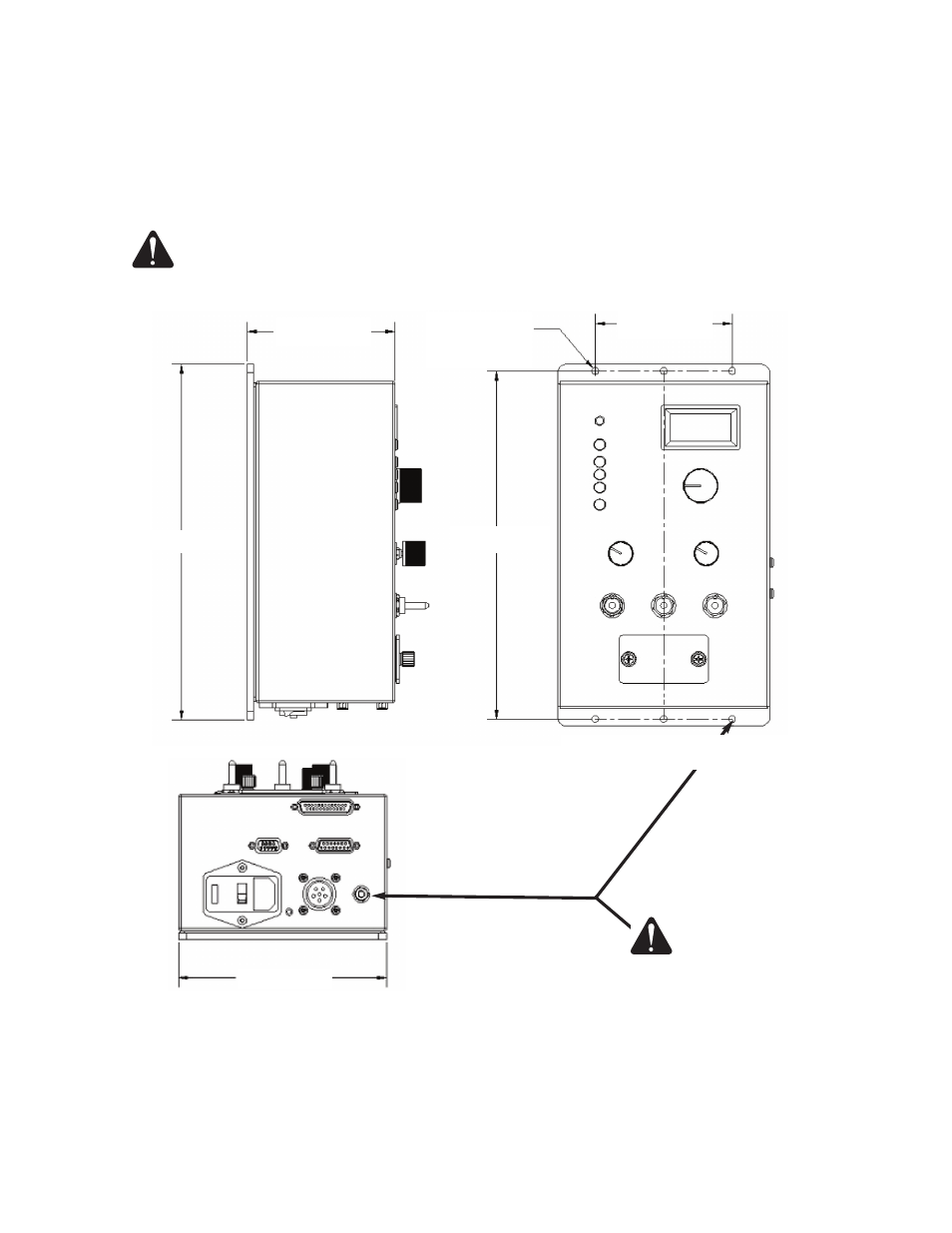

Figura 7: Montaje de la Unidad de Control desde el Frente

Montaje de la Unidad de Control desde Adelante
Monte la unidad de control PHC cerca de la consola del operario de la máquina. La unidad debería ser
montada de manera que el operario pueda ver los controles y pantalla del PHC. Hay 6 huecos de montaje
disponibles. Véase Figura 7.

Nota:

Para operación confiable, debe conectarse a tierra.

¡ADVERTENCIA!

Conecte la tierra aquí

ø0,2

6 LUGARES

PATRÓN DE MONTAJE
DESDE EL FRENTE

109,6 mm

264,2 mm

101,6 mm

254 mm

157,5 mm
