Sección 2: Instalación y Fijación 27
Requisitos de Conexión a Tierra
¡ADVERTENCIA!
Para asegurar la seguridad personal y reducir interferencia electromagnética (EMI iniciales en
inglés), el sistema PHC debe conectarse a tierra de forma apropiada.
Nota: Para operación confiable, los terminales de tierra del levantador deben de estar conectados
a la tierra en la tierra de la mesa de corte para proporcionar medidas de retroalimentación para percepción
de toque de punta. Los terminales de tierra de interface de plasma deben estar conectados a la tierra
positiva de la fuente de energía para proporcionar medida de retroalimentación para voltaje de arco. Ambos
tipos de retroalimentación son esenciales para rendimiento óptimo de corte.
Conexión a tierra del cordón de potencia
El módulo de control PHC debe estar conectado a tierra apropiadamente a través del cordón de potencia
según los códigos eléctricos nacionales o locales.
Conexión a tierra directa protectora
Instale cables de protección directa a tierra (PE) para los tres componentes PHC (unidad de control,
levantador, e interface de plasma), como se muestra en Figura 13. La conexión a tierra debe cumplir con los
requisitos eléctricos nacionales o locales.
Nota: Los cables PE (tierra) deben ser suministrados por el cliente.

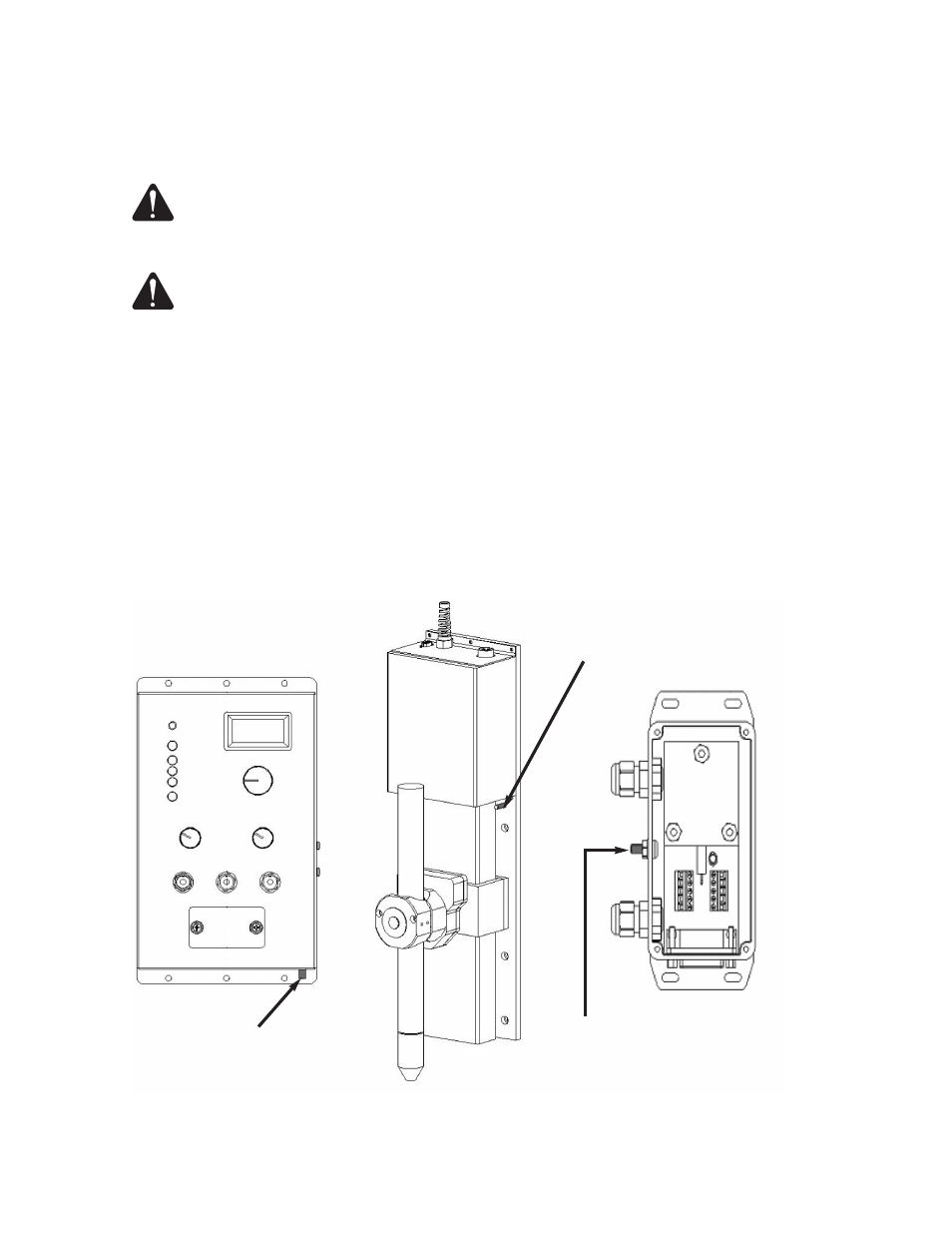

Figura 13: Sistema de Tierra
Conecte el conjunto
de levantador a la
tierra estrella en la
mesa de trabajo.
Conecte la unidad de
control a la tierra estrella
en la mesa de trabajo.
Conecte el interface
de plasma a la tierra
estrella en la mesa
de trabajo.
