Señales de Interface PHC
La mayoría de las señales de interface PHC son a través de los aisladores ópticos. La Figura 14 muestra los
detalles de cómo conectar la entrada y salida a los interruptores externos, relevadores, transistores, y otros
circuitos. La figura muestra ejemplos usando ambos, la fuente aislada +12 V disponible internamente y usando
la fuente de voltaje externo. No use voltaje externo de más de +24 V con entradas, sin añadir resistencia
adicional en serie.
Nota: La salida de Arranque del Plasma a la fuente de energía es un relevador con cierre de contacto seco.
!ADVERTENCIA!
No exceda 24V o 30 mA entrando o saliendo de cualquier aislador óptico. Observe la señal correcta
de polaridad para prevenir daño.

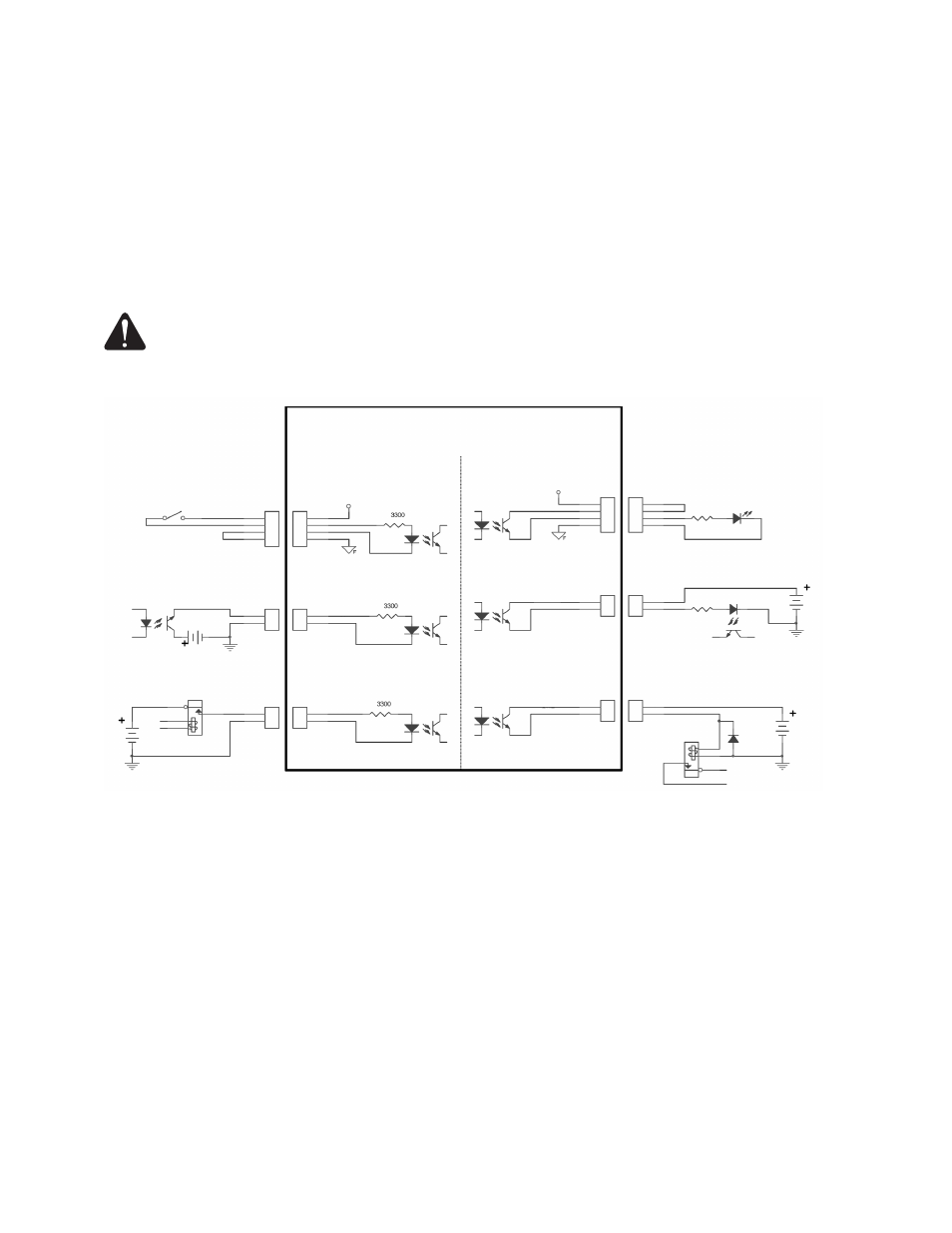

Figura 14: Ejemplos de cómo hacer interface en general
Ejemplos de entradas
Circuitos Externos
Circuitos Internos del Sensor PHC
Entradas Salidas
Ejemplo de Salidas
Circuitos Externos
Use PHC Interno y Suministro +12 V Use PHC Interno y Suministro +12 V
Use Suministro Externo de +24 V
Use Suministro Externo de +24 V
Use Suministro Externo de +24 V Use Suministro Externo de +24 V
INTERRUPTOR
Campo +12 V
Campo +12 V
AISLADOR ÓPTICO
24V
TIERRA Externa
RELEVADOR
RESISTENCIA
AISLADOR ÓPTICO
RESISTENCIA LED (Indicador Luminoso)
24V
24V
24V
RELEVADOR
TIERRA Externa
TIERRA Externa
TIERRA Externa
+ENTRADA
–ENTRADA
+ENTRADA
–ENTRADA
+ENTRADA
–ENTRADA
+SALIDA
–SALIDA
+SALIDA
–SALIDA
+SALIDA
–SALIDA
DIODE
