20 Sensor™ PHC: Guía de Instalación y Operación
Montaje de la Unidad de Control
Antes de interconectar el sistema PHC, haga montaje de las unidades como se requiere, usando herrajes
suministrados por el cliente. No permita que las unidades se asienten sin estar sujetadas, ya sea encima de
los gabinetes, o en el piso. Las unidades de control pueden montarse, ya sea desde atrás, o del frente como
muestran la Figura 6 y la Figura 7.
Montaje de la unidad de control desde atrás
Monte la unidad de control PHC cerca del operario de la máquina. La unidad debería estar montada para
proporcionar acceso fácil y visibilidad a los controles y pantalla del PHC. Hay 4 huecos de montaje para
sujetadores #10-32 pulg. ó M4 mm.
Nota: Para operación confiable tiene que conectarse a tierra.

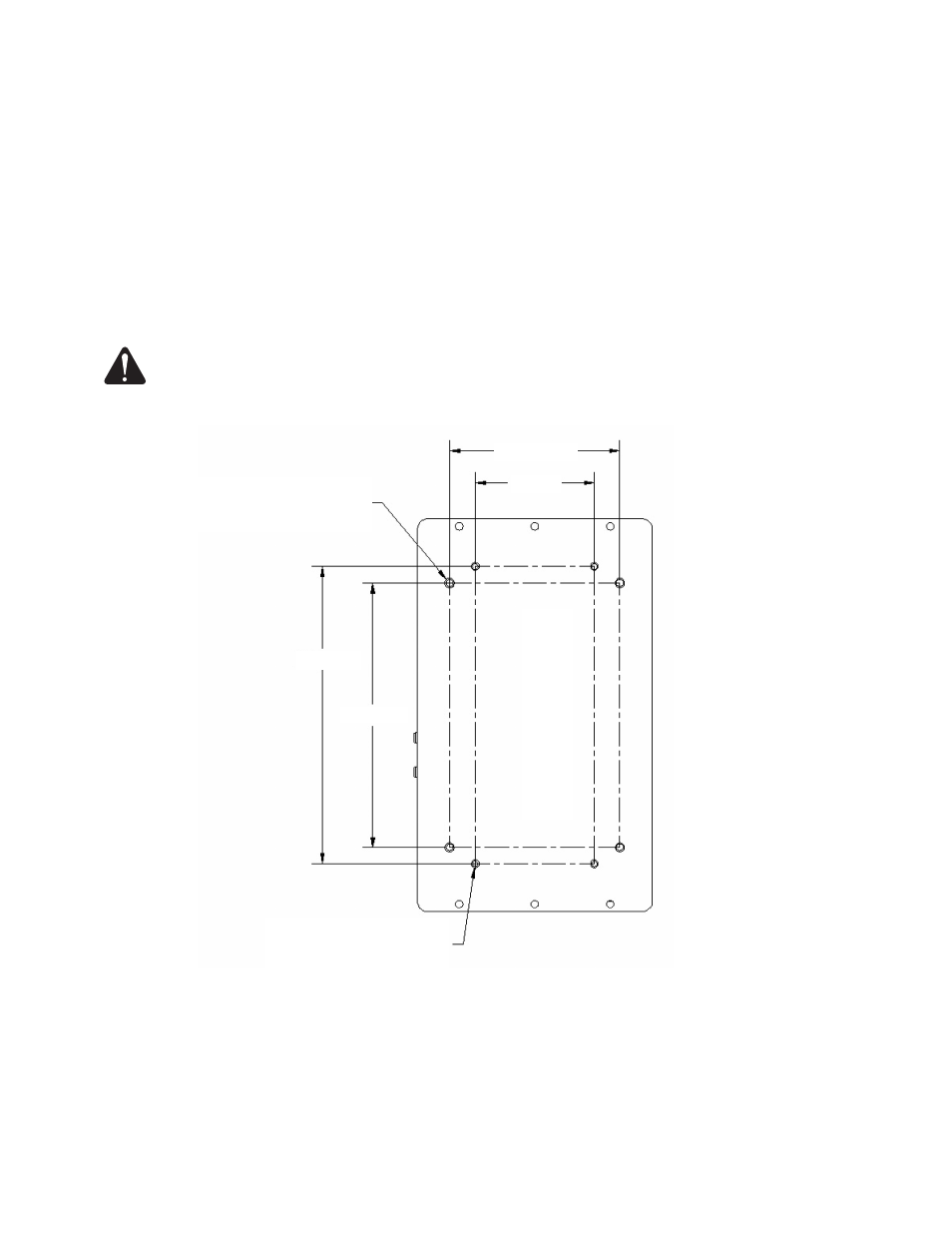

Figura 6: Montaje de la unidad de control desde atrás
#10-32 INSERTE LA
TUERCA EN 4 LUGARES
P
A
T
R
ON
ES
DE
MON
TA
JE
D
E
S
D
E A
TRÁS
INSERTE LA TUERCA M4
EN 4 LUGARES
114,3 mm
80 mm
200 mm
1778 mm
