Sección 2: Instalación y Fijación 25
Juego (kit) del Bloque de Montaje de la Antorcha
Monte el juego del bloque de montaje de la antorcha al ensamblaje del levantador del “rompedor” de la
antorcha. Véase Figura 11.
Los bloques de montaje están disponibles en tres tamaños como se anota.
• 128279 Bloque de montaje de la antorcha de diámetro de 45 mm (1 3/4 pulg.)
• 128278 Bloque de montaje de la antorcha de diámetro de 51 mm (2 pulg.)
• 128277 Bloque de montaje de la antorcha de diámetro de 35 mm (1 3/8 pulg.)

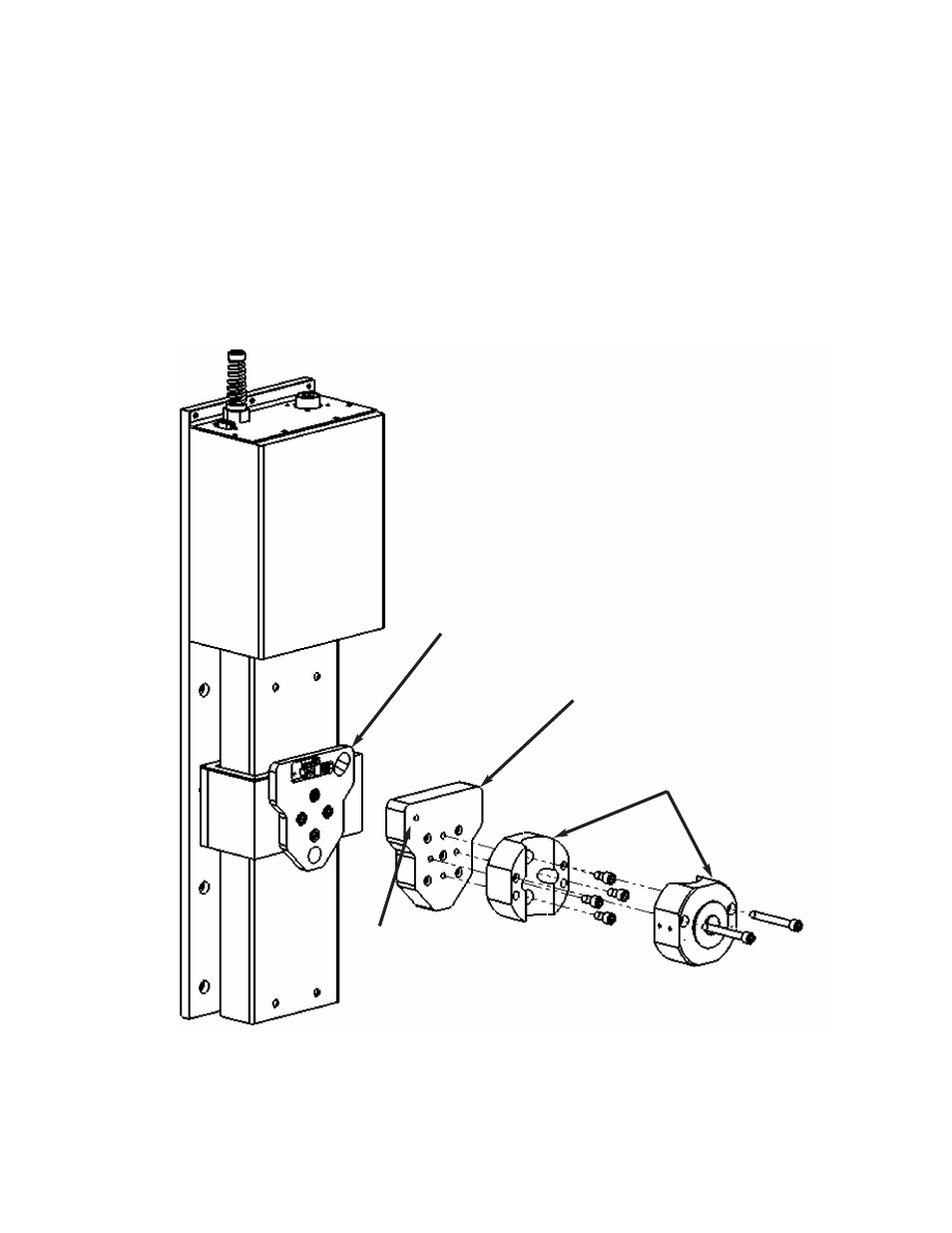

Figura 11: Abrazadera de Montaje de la Antorcha
Placa de montaje
del “rompedor”
Placa de montaje
del “rompedor”
“El rompedor” de la antorcha
Abrazadera del montaje de la
antorcha
