16 Sensor™ PHC: Guía de Instalación y Operación
Si está usando un Sensor PHC 228245 con HSD130, seleccione el conjunto de interface de plasma 228247
(7,5 m de cable) 228248 (15 m de cable). Refiérase al Boletín de Servicio de Campo 805740 para información
de instalación.
Montaje de Interface de Plasma
El módulo de interface de plasma se muestra en la Figura 3.
Lo eléctrico
I/O (Entrada/Salida) paralela digital ............................................+12 VCD a +24 VCD
Señales de interface........................................................................Inicio del plasma, sostén de ignición, transferencia
Función del divisor de voltaje........................................................Voltaje de arco (atenuado y filtrado)

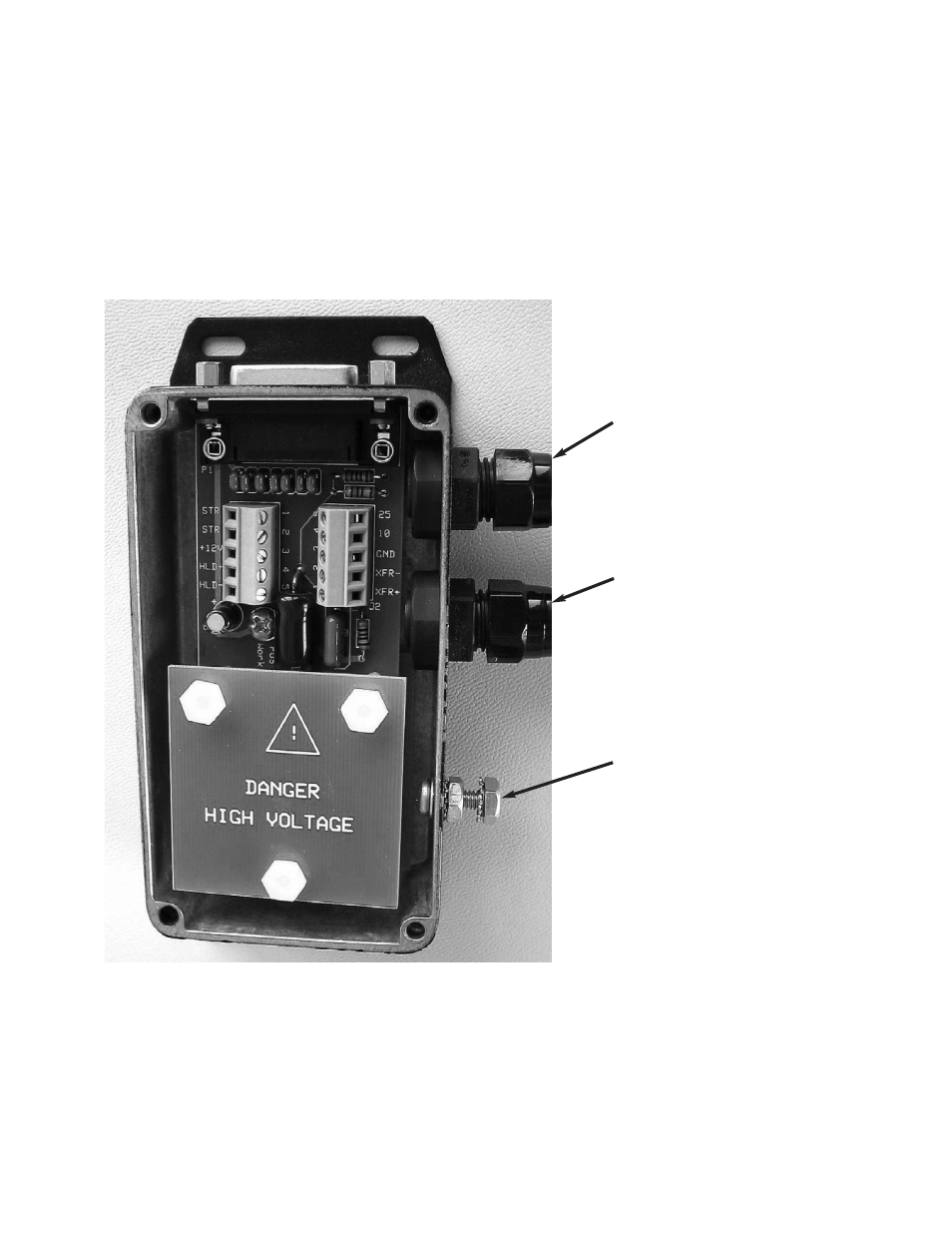

Figura 3: Interface de Plasma (Sin Tapa)
Señales de interface
del plasma
Voltaje del electrodo
(negativo)
Conexión para tierra
para la tierra de estrella
en la mesa de trabajo
