Sección 1: Visión General 15
Módulo de Control
Lo eléctrico
Potencia de entrada (seleccionada por
interruptor de gama doble) ............................................................115 VCA ó 230 VCA, Monofásico, 50/60 Hz
I/O (entrada/salida) digital paralela ............................................+12 VCD
Voltaje de salida del motor impulsor............................................24 VCD
Corriente de salida del motor impulsador ..................................2 A, 3 A, 4 A, 6 A máx. Interruptor DIP que se
puede seleccionar
Salida del motor de freno...............................................................+24 VCD 0,5 A

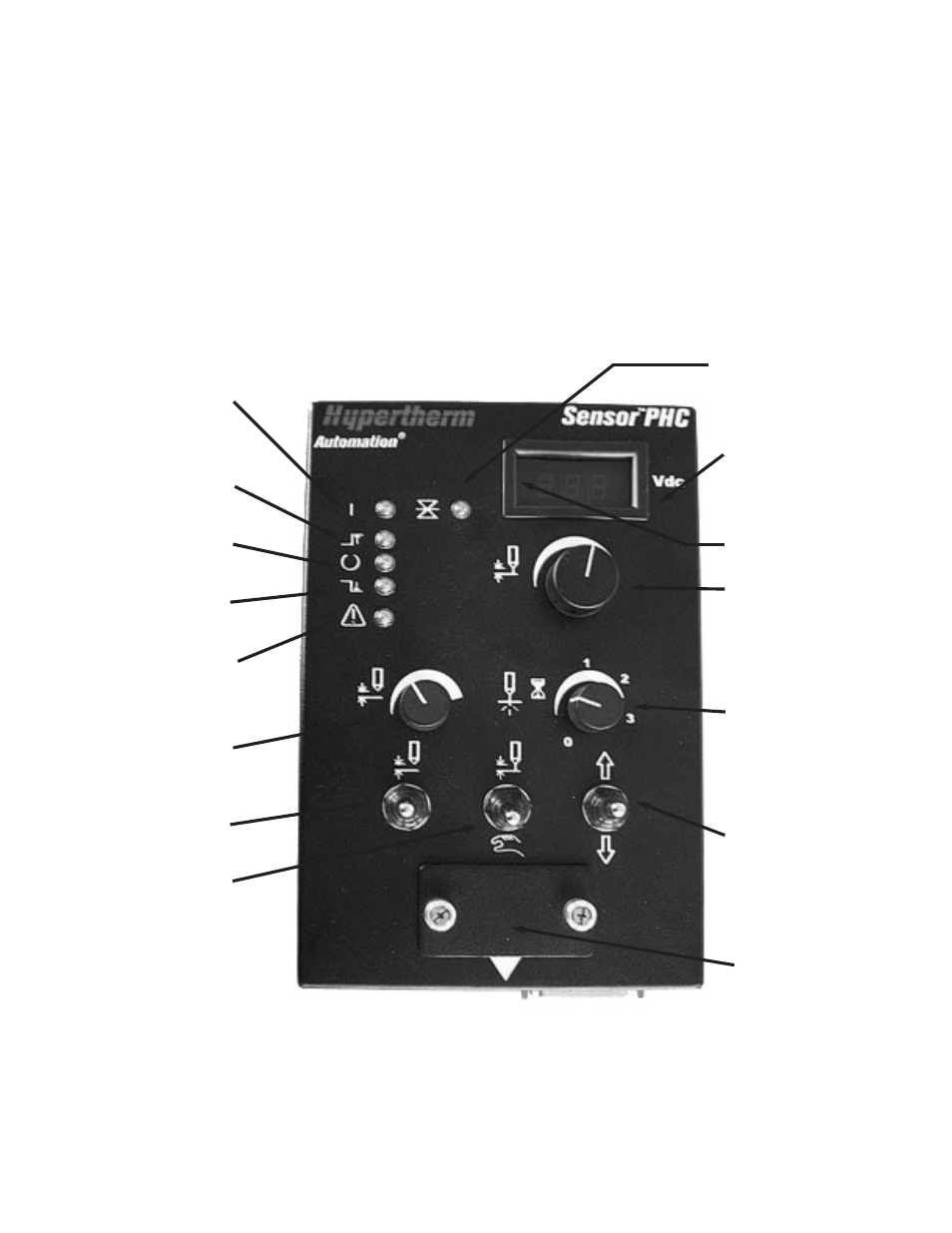

Las características del módulo de control están destacadas en la Figura 2.
Figura 2: Módulo de Control
Potencia
Límite superior
Control del
voltaje adentro
Límite inferior
Error
Fijar el
altura IHS
Prueba IHS
Manual ó
automática
Sostén de la posición
de la antorcha
Pantalla actual,
o voltaje de fijación
de arco, y errores
Indicador
luminoso (LED)
de contacto
con la placa
Fijación del voltaje
del arco
Fijación del tiempo
de demora de
perforación
Arriba ó abajo de la
antorcha manual
Calibración y fijación
