Sección 1: Visión General 17
Conjunto Estándar de Levantador
Lo eléctrico
Motor...................................................................................................+24 VCD, 3 A
Motor de freno ..................................................................................+24 VCD 0,5 A
Interruptores de límite .....................................................................No se usan – detección de límite por parada dura
Interruptor de “el rompedor”..........................................................Proximidad +12 VCD
Función del control levantador
Impulsor del motor ...........................................................................De puente completo DC, fuente de corriente
cortada PWM
Retroalimentación de la velocidad del levantador....................Voltaje del motor
Velocidad máxima de levantador ..................................................508 cm por minuto
Alcance máximo de levantador .....................................................152 mm
Carga máxima de levantador.........................................................4,5 kg

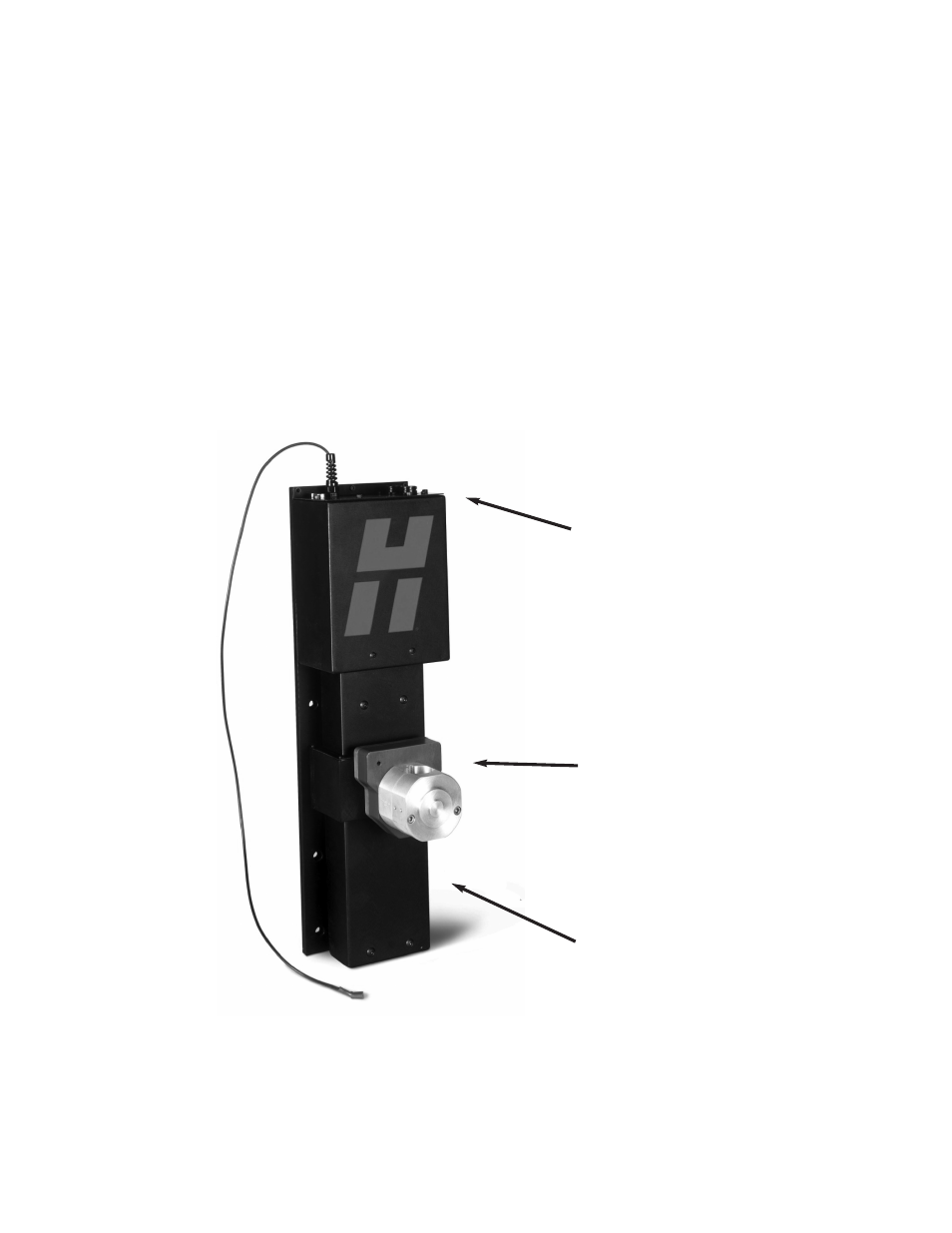

Figura 4: Montaje de Levantador
Todas las conexiones de
cable salen a través de la
tapa superior
“El rompedor” magnético
de la antorcha
Todos los componentes de levantador
incluyendo el motor y freno, están
completamente cerrados
