Sección 2: Instalación y Fijación 33
Señales de Interface de Plasma
Nombre
No. de Patillas de Conector
D-sub de 15 patillas
Interface de Plasma Tipo de Señal
Inicio del
plasma
2, 10
J1-1, J1-2 (contacto
seco) Salida del contacto
del relevador
Sostenga la
Ignición
Pos 3 Neg 11 J1-4 (+), J1-5 (-) Salida del aislador
Transferencia Salida + 4 Salida – 12 J3-1 (+), J3-2 (-) Salida del aislador
Voltaje de arco Salida + 8 Salida – 15
Borne de tierra (+),
Term (-)
Análogo filtrado atenuado
Campo + 12V 1, 9 J1-3
Salida de la potencia
de campo
Común del
campo
5, 6, 7, 13, 14 J3-3
Común de la potencia
del campo

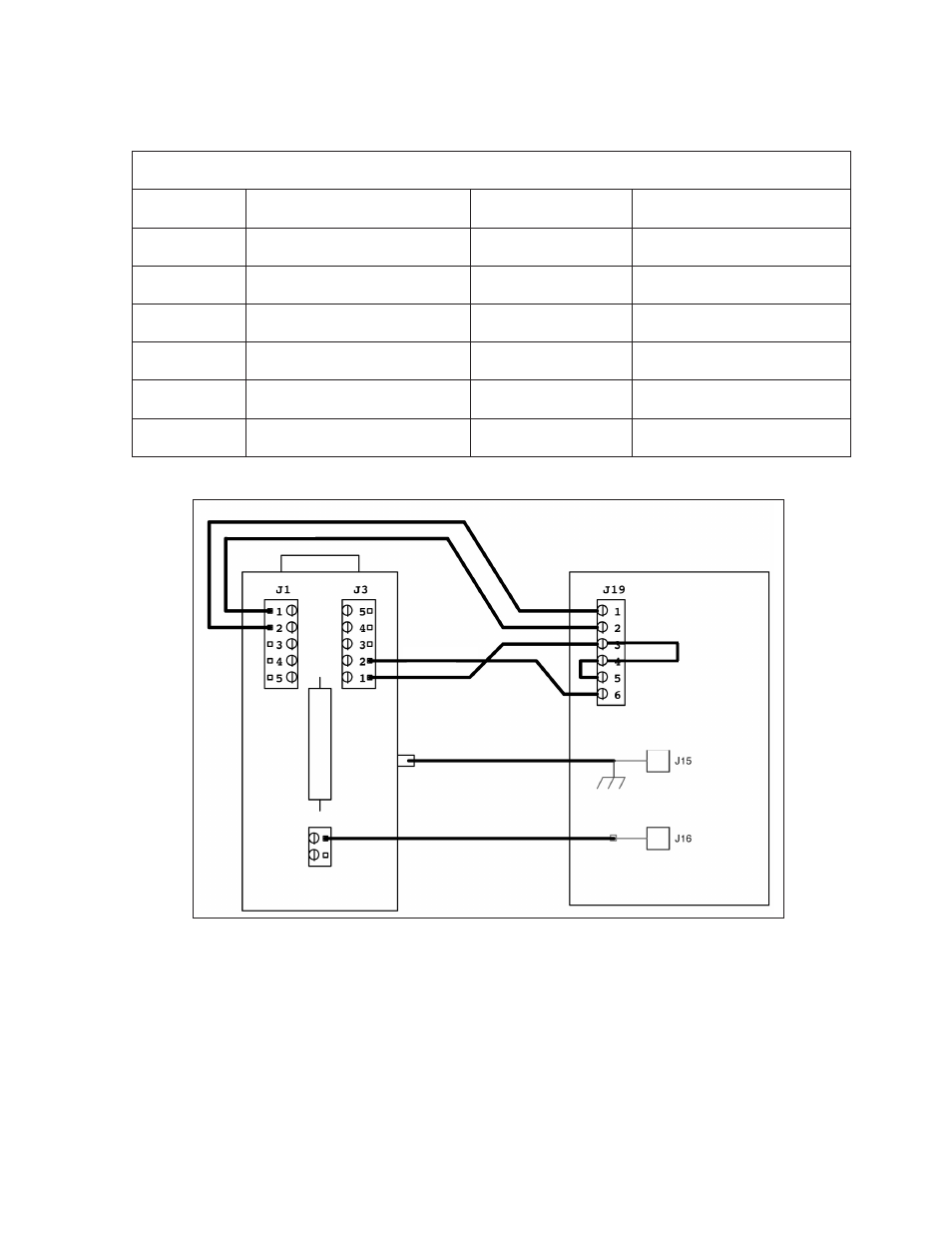

Figura 16: Conexiones del Powermax usando la Unidad de Interface de Plasma
Para un diagrama de circuitos del interface de plasma, véase Figura 18 en la página 35.
Arranque-
Arranque+
15 D-Sub
Xfer-
Xfer+
Blanco
Rojo
Amarillo
Negro
+24 VCD
Común
Tierra positiva
Voltios de arco (negativo)
Interface del plasma
sensor PHC
PowerMax
G3 Series
Trabajo (tierra positiva)
Electrodo (neg.)
