Sección 2: Instalación y Fijación 35

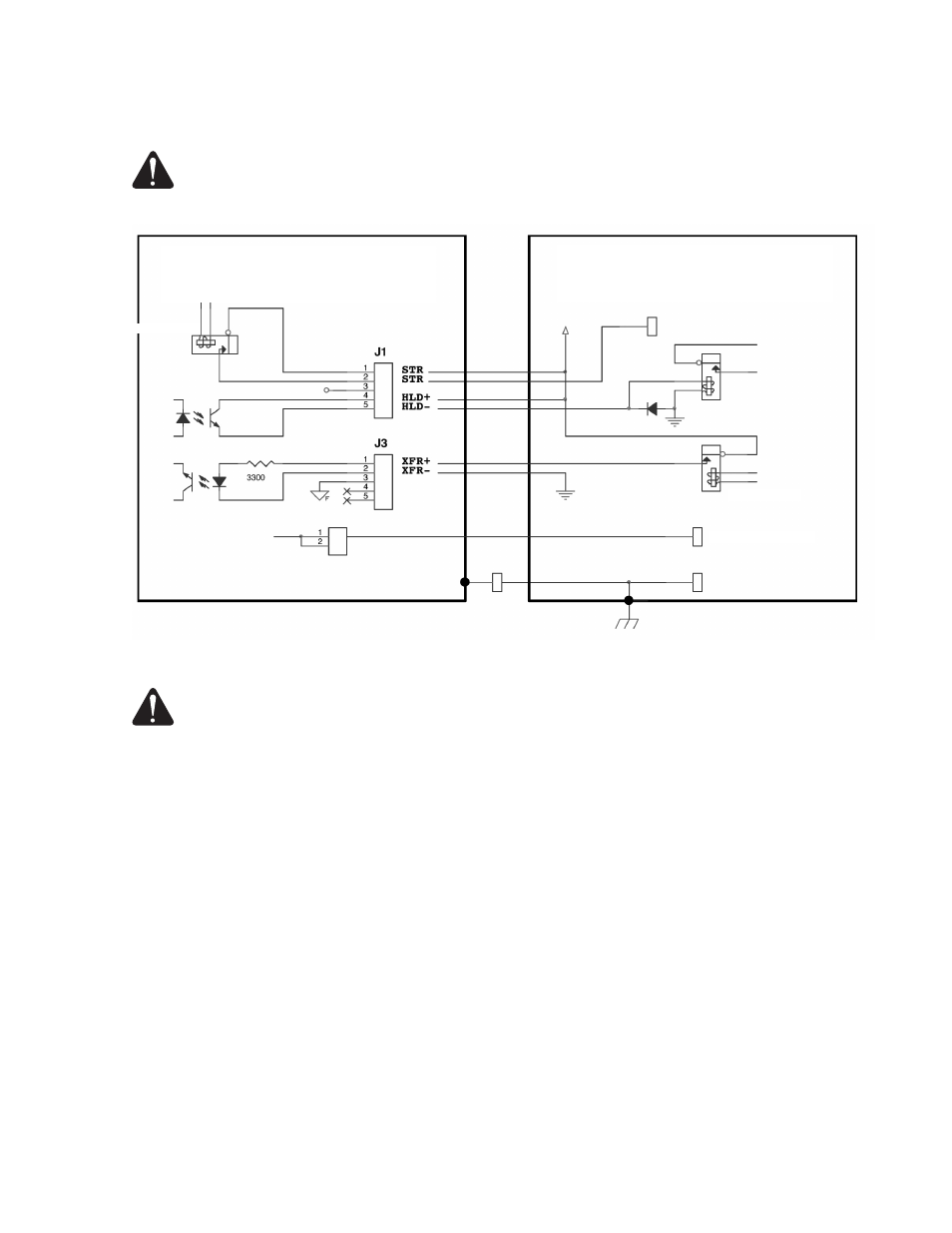

Figura 18: Conexiones Interface de Plasma
¡ADVERTENCIA!
Para seguridad y operación apropiada, esta unidad debe de estar conectada a tierra positiva.
¡ADVERTENCIA!
Observe las polaridades de la señal cuando conecte a los acopladores ópticos. No exceda
24 VCD en ninguna de las líneas de señal. No exceda 30mA de corriente de cualquier entrada
o salida. No exceda 50mA de corriente total que viene del suministro de campo de +12 V del
Sensor interno. El no observar estas advertencias puede averiar la unidad.
Interface de plasma del
Sensor PHC I/O
RELEVADOR
Suministro externo de plasma
(usando el externo de +24V)
RELEVADOR
TIERRA Externa
+24V Externo
OPTP
OPTP
INICIO DEL PLASMA (+24 V)
SOSTENGA LA
IGNICIÓN
TIERRA Externa
BOBINA DEL relevador
24 V
TRANSFERENCIA
Trabajo
Tierra positiva
DIODE
Electrodo (neg.)
+24 V Campo
