MANTENIMIENTO
powermax30
Manual de servicio
3-35

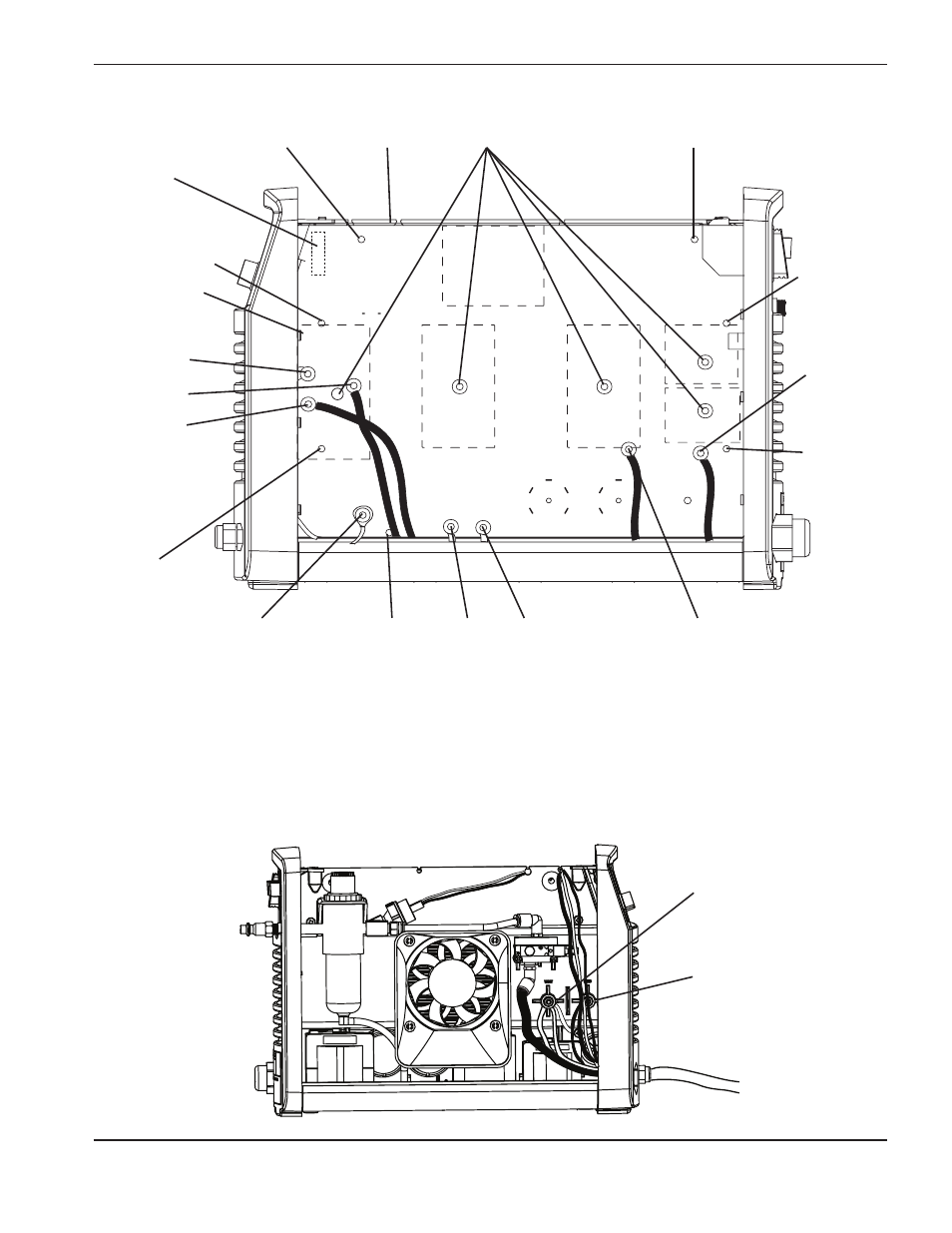

11. Separe los 2 alambres (ambos blancos) del fondo, del interruptor “ON/OFF”.
12. Acueste la unidad de lado (con la tablilla de energía abajo) y use un propulsador de tuerca de 8 mm
(5/16 pulg.) para sacar las tuercas que sostienen los alambres rojos y blancos que van por debajo de la tablilla
a bornes en el lado del ventilador. Los bornes están rotulados “RED” y “WHT”.
Cable cinta
Encendedor de
antorcha y sensor
capuchón (J12)
J4, J5 y J6
J18
J19
J20
J21
J13
J14
J15
Conector del
cable de trabajo
(J22)
Tornillo sujetador
Tornillo sujetador
Tornillo
sujetador
El tornillo para el
montaje del
absorbedor térmico
El tornillo para el
montaje del
absorbedor térmico
El tornillo
para el
montaje del
absorbedor
térmico
El tornillo
para el
montaje del
absorbedor
térmico
Los tornillos para
juntar los IGBT
Blanco
Rojo
