Prueba 2 – revisión voltaje tablilla energía

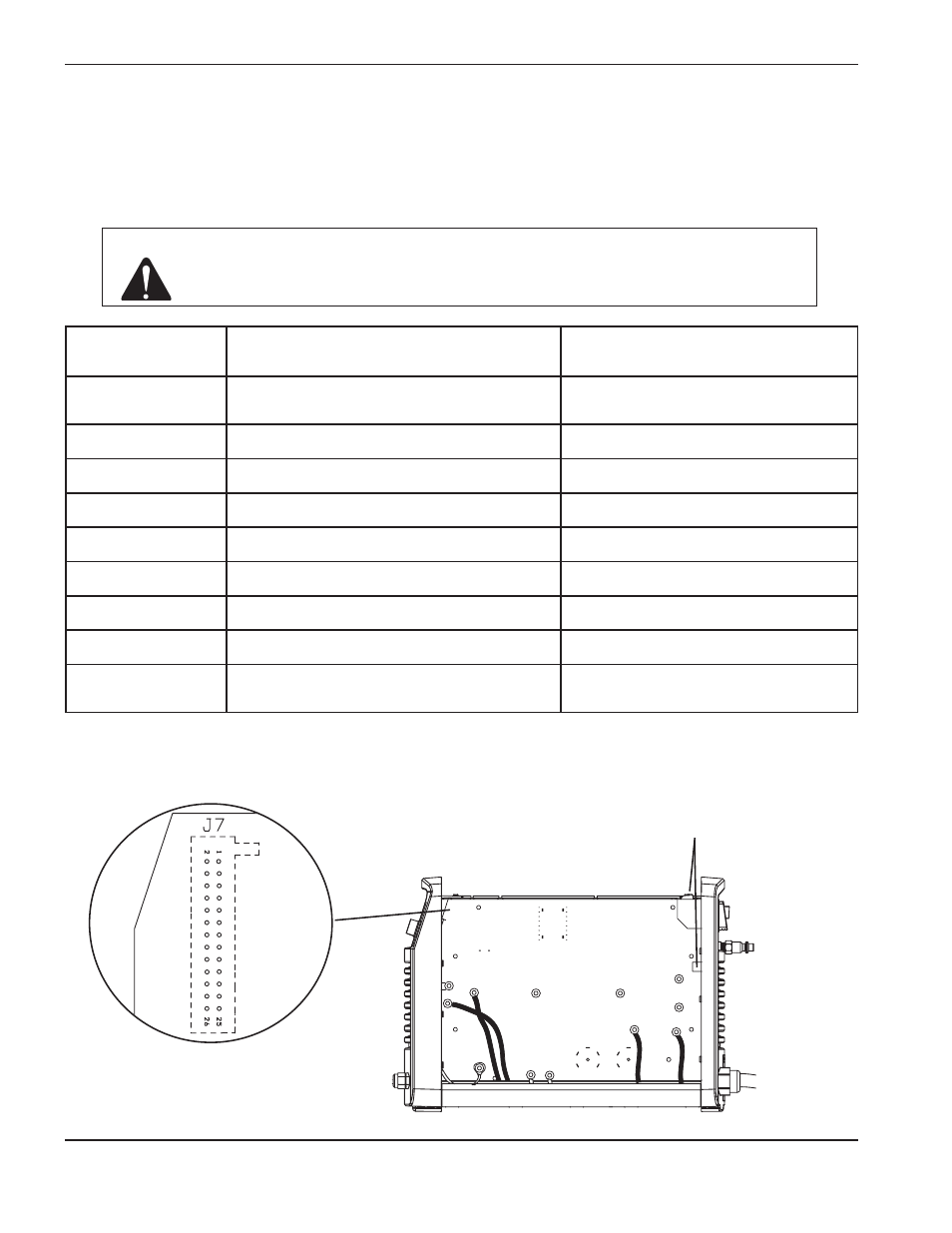

Encendida la energía, use un medidor para ver el voltaje en las patillas J7 de la tabla que sigue para asegurarse
que la tablilla de energía esté funcionando bien. Si cualquier valor está mal, reponga la tablilla de energía.
Nota:
Todos los valores pueden ser ±10%.
La patilla número
J7 a tierra
Prueba
Valor esperado
19
VACR (siglas en inglés por Voltaje de línea
AC rectificado)
Voltaje de línea 0,86 V @ 120
Voltaje de línea 1,87 V @ 230
21
(Voltaje bus DC – Corriente Continua) VBUS
2,28 VCD @ 375 VBUS
18
IPFC (corriente de entrada)
< 0,1 VCD
20
IFB (corriente de salida)
< 0,1 VCD
22
ITF (corriente de transferencia)
< 0,1 VCD
5
3,3 VCD
3,3 VCD ±5%
7
5 VCD
5 VCD ±5%
12
Patilla perceptora de 24 V
2,2 VCD
16
Señal de inicio
3,2 VCD – cerrado
0 VCD – abierto
Nota:
Para probar valores en patilla 16, debe colocar la antorcha y fuente de energía de modo que pueda
halar y liberar el gatillo de la antorcha con seguridad.
Haga tierra conectando al clip de alambre
a tierra o al absorbedor térmico.
Cuidado:
No use -VBUS como conexión a tierra. El hacerlo pudiera destruir la fuente de
energía. Se recomienda conectare a tierra o el clip de alambre a tierra de atrás de
la tapa o el absorbedor térmico como se muestra más abajo.
