MANTENIMIENTO
powermax30
Manual de servicio 3-25

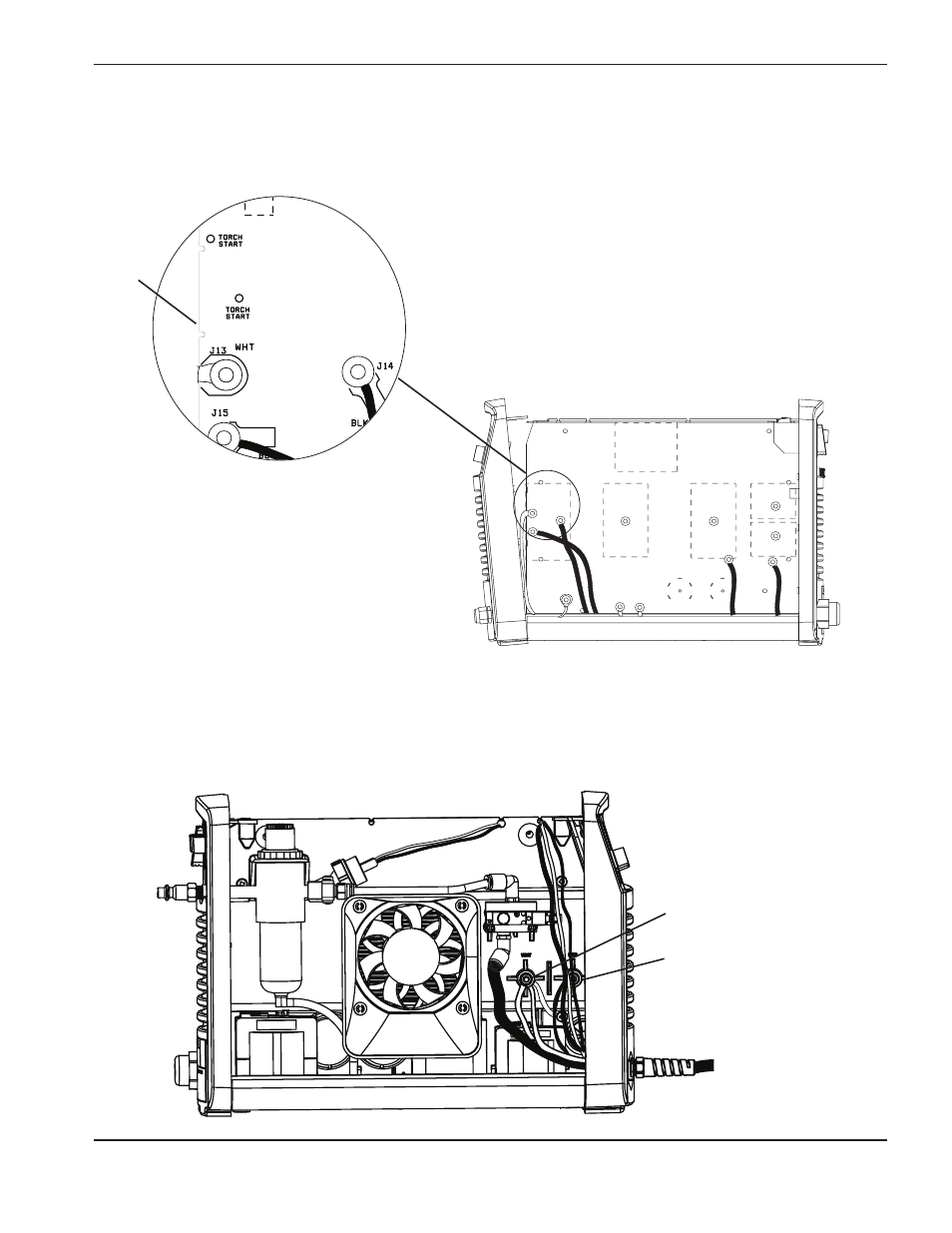

4. Con cuidado incline la tapa de extremo delantera, alejándola de la fuente de energía. Los alambres naranja,
azul y púrpura del cable de la antorcha se conectan a la tablilla de control con un conector de 3 patillas en J12.
Saque el conector halando hacia delante de la fuente de energía.
J12
5. El grupo de alambres blancos y el alambre rojo de los cables de la antorcha se sujetan a bornes en el panel
central de la fuente de energía al lado del ventilador de la fuente de energía. Use un armador de tuercas de
8 mm (5/16 pulg.) para sacar las tuercas de los bornes y deslizar los terminales anulares fuera de los bornes.
Grupo de alambres blancos
Alambre rojo
