MANTENIMIENTO
3-28
powermax30
Manual de servicio
8. Hale los alambres por el protector contra tirones o a través del hueco en la tapa de extremo para sacar el
antiguo cable de energía.
9. Si tiene un protector contra tirones nuevo, deslícelo sobre el cordón (cable) nuevo y pase los alambres del
cordón nuevo a través del hueco de la cubierta de extremo. Si el protector contra tirones viejo está todavía en
su sitio, pase los alambres a través del protector contra tirones.
10. Deslice la tuerca del protector contra tirones sobre los alambres y atornille el protector desde el interior de la
tapa de extremo.
11. Presione el conectador para el alambre negro en la patilla del lado izquierdo superior del interruptor de
energía.
12. Presione el conector para el alambre blanco en la patilla del lado derecho superior del interruptor de energía.
13. Atornille el alambre verde a tierra al permutador térmico fijando la torsión a 17,28 kg cm.
14. Coloque los alambres en el canal abierto junto al lado de la tapa de extremo y lejos de la tablilla de energía.
Una vez que estén los alambres en su lugar, apriete la tuerca de retención del protector contra tirones.
15. Reponga y reposicione la tapa de extremo. Asegúrese que el hueco del tornillo en el clip a tierra se alinee con
los huecos de tornillo en la tapa de extremo y en la fuente de energía.
16. Cuidándose de no pellizcar ninguno de los alambres, reemplace la barrera Nomex y deslice la tapa sobre la
fuente de energía. Esté seguro de que los filos del fondo estén en su sitio. Coloque el asa sobre los huecos
arriba de la tapa, luego use los 2 tornillos para asegurar la tapa.
17. Reconecte la electricidad y la fuente de gas.
Reponer el cable de energía (CE)
1. Apague la energía, desconecte el cable de la fuente de energía y desconecte la fuente de gas.
2. Retire los 2 tornillos del asa de arriba de la fuente de energía. Saque el asa y luego alce la tapa de la fuente
de energía. Saque la barrera Nomex que protege la tablilla de energía.
El cable de energía tiene un alambre marrón (café) y un alambre azul que conectan al interruptor de energía y
un alambre de tierra verde y amarillo que se conecta al absorbedor térmico.
3. Retire la tapa del extremo de atrás o inclínelo con delicadeza alejándose de la fuente de energía.
4. Con cuidado hale el conectador para el alambre azul alejándolo del interruptor de potencia para
desconectarlo. Puede usar una pinza con garras puntiagudas o un destornillador recto para ayudarlo a salir, si
necesario.
5. Quite el alambre marrón (café) de la misma manera.

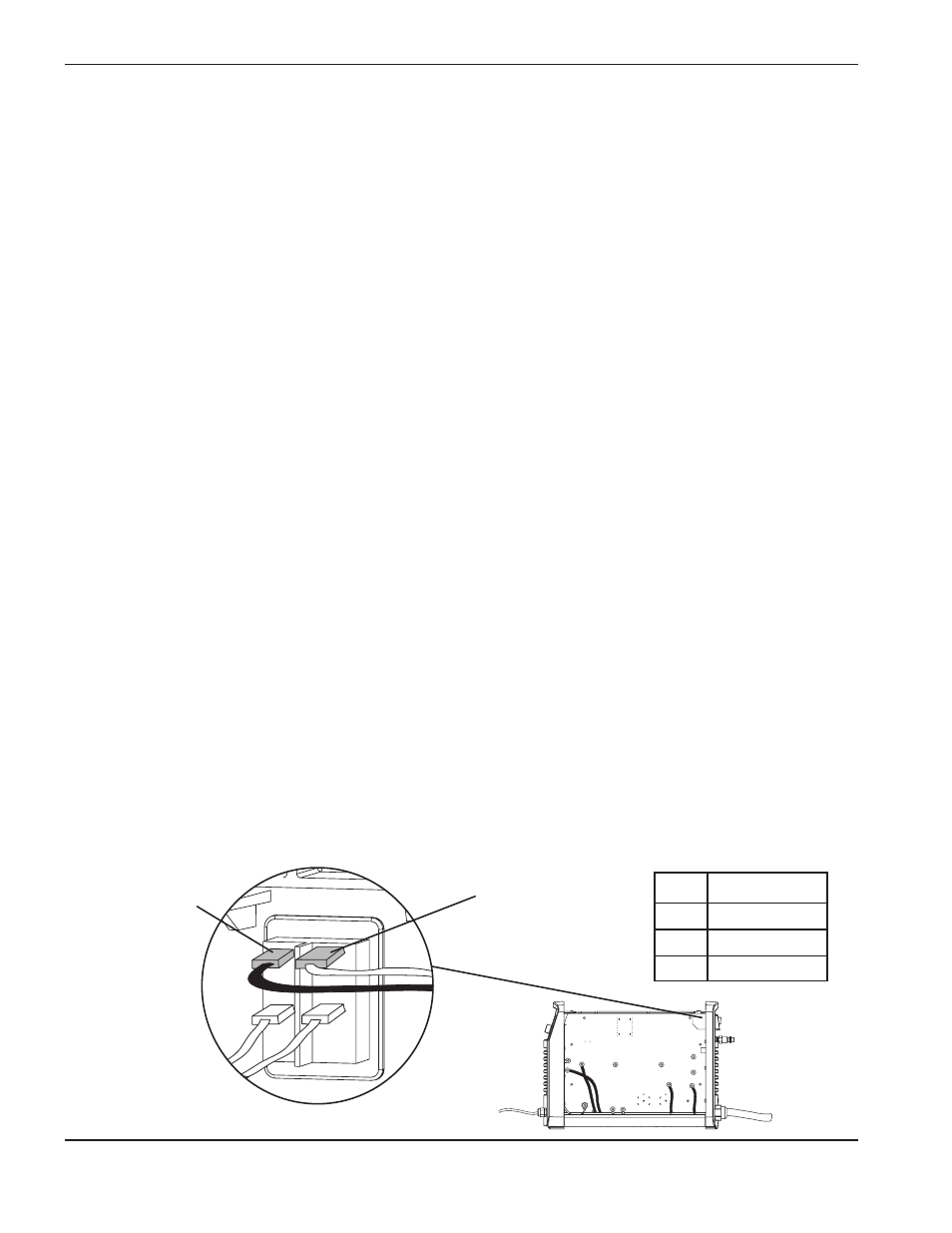

L
Alambre
marrón (café)
N
Alambre azul
Monofásico
Unidad CE
L Café
N Azul
Tierra Verde / Amarillo
