MANTENIMIENTO
3-2
powermax30
Manual de servicio

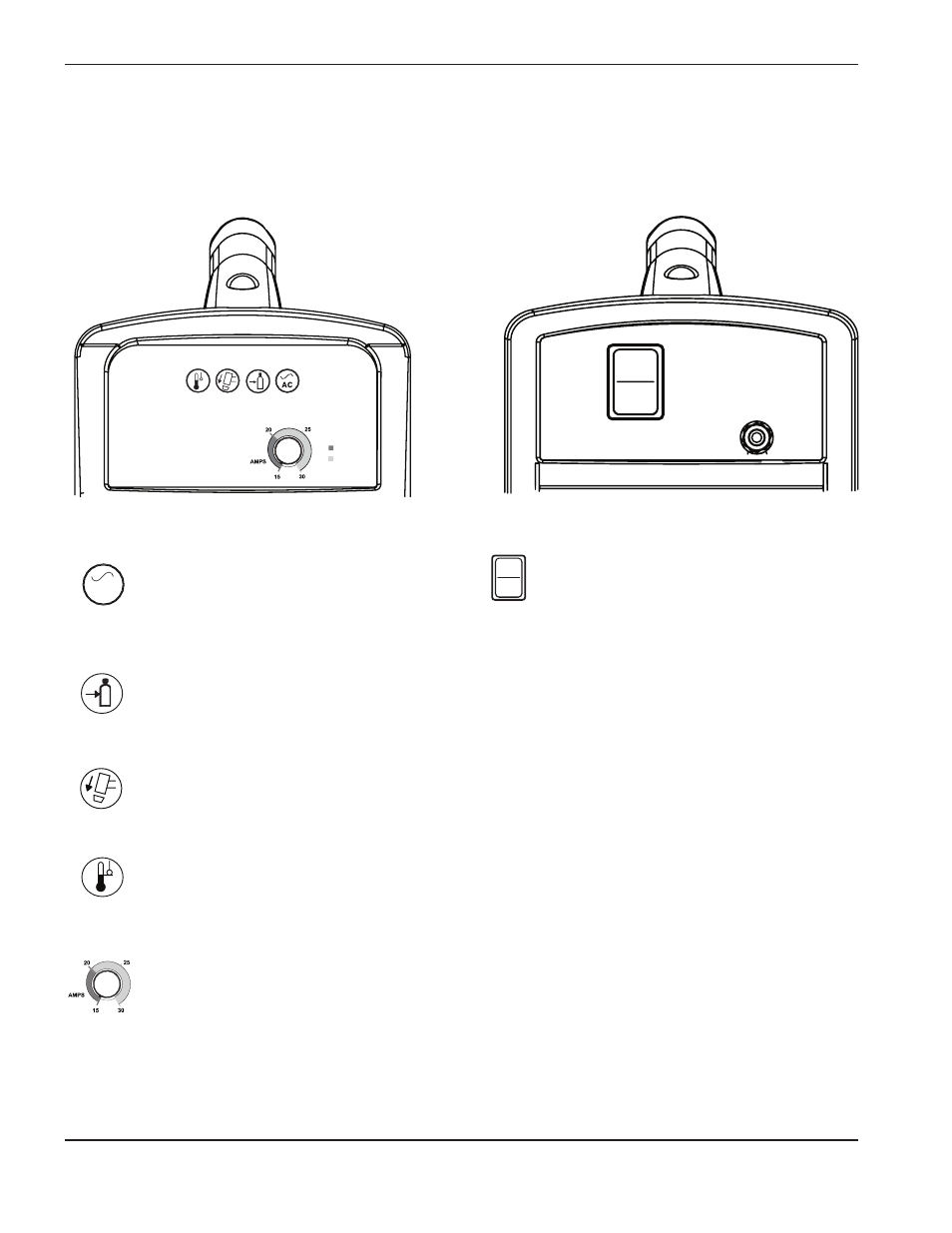

Controles e indicadores
El Powermax30 tiene un interruptor ON/OFF de vaivén, una perilla para ajustes de amperaje y 4 indicadores
luminosos, descritos abajo.
I
O
120V 15A
120V 20A
240V 20A
I
O
Controles de atrás
El interruptor de energía de ON (I) y OFF (O)
Activa la fuente de energía y sus circuitos de
control. El indicador luminoso LED de
encendido – “ON” (verde)
Cuando se ilumina, este LED indica que el
interruptor se ha fijado en I (ON) y que se
ha satisfecho a los bloqueos de seguridad.
LED de presión de gas (amarillo)
Cuando se ilumina, este LED indica que la
presión de gas está debajo de 2,8 bar.
Corrijar esta condición antes de continuar.
LED de la tapa de la antorcha (amarillo)
Cuando se ilumina, este LED indica que los
consumibles están flojos, mal instalados o
faltantes.
AC AC
Controles e indicadores LED de adelante
LED de temperatura (amarillo)
Cuando se ilumina, este LED indica que la
fuente de energía de la temperatura está fuera
de la escala aceptable de operación.
Perilla de ajustes de amperios
Use esta perilla para fijar la corriente de salida
entre 15 y 30 amperios. Para uso en circuito
120 V, 15 amp, fije a 20 o menos (indicado por
área más oscura alrededor de la perilla).
Adelante Atrás
Algunas condiciones de falla harán que uno o más de los LED parpadeen. Para información sobre lo que estas
condiciones de fallas representan y para corregirlas, ver la
Guía de búsqueda de averías en esta sección.
