MANTENIMIENTO
powermax30
Manual de servicio 3-27
5. Guíe el extremo conectador del nuevo cable de trabajo a través del hueco en la tapa de extremo y entonces a
través de la tuerca sujetadora.
6. Apriete la tuerca al protector contra tirones para sostenerla en su lugar.
7. Junte el cable de trabajo a la tablilla de energía en J22 usando el tornillo y arandela que sacó en el paso 3. La
fijación de torsión para esta conexión es de 23,04 kg cm.
8. Reponga o realinee la tapa de extremo.
9. Cuidándose de no pellizcar ninguno de los alambres, reemplace la barrera Nomex y deslice la tapa sobre la
fuente de energía. Esté seguro de que los filos del fondo estén en su sitio.
10. Coloque el asa sobre los huecos arriba de la tapa, luego use los 2 tornillos para asegurar la tapa.
11. Reconecte la electricidad y la fuente de gas.
Reponer el cable de energía (CSA)
1. Apague la energía, desconecte el cable de la fuente de energía y desconecte la fuente de gas.
2. Retire los 2 tornillos del asa de arriba de la fuente de energía. Saque el asa y luego alce la tapa de la fuente
de energía. Saque la barrera Nomex que protege la tablilla de energía.
El cable de energía tiene un alambre negro y uno blanco que se conectan al interruptor de energía y un
alambre verde a tierra conectado al permutador térmico.
3. Retire la tapa de extremo de atrás o inclínelo con delicadeza alejándose de la fuente de energía.
4. Cuidadosamente hale el conector del alambre blanco alejándolo del interruptor para desconectarlo. Puede
usar alicates de puntas finas o un destornillador plano para facilitar la salida, si necesario.
5. Retire el alambre negro del mismo modo.
6. Retire el tornillo que sostiene el alambre verde al permutador térmico. Hay una ranura en el tablero de energía
que provee fácil acceso al tornillo.
7. En la fuente de energía externa, afloje la tuerca de retención del protector contra tirones de manera que los
alambres se muevan sin dificultad. Si repone el protector de cable, use una llave ajustable para destornillar la
tuerca dentro de la fuente de energía también.

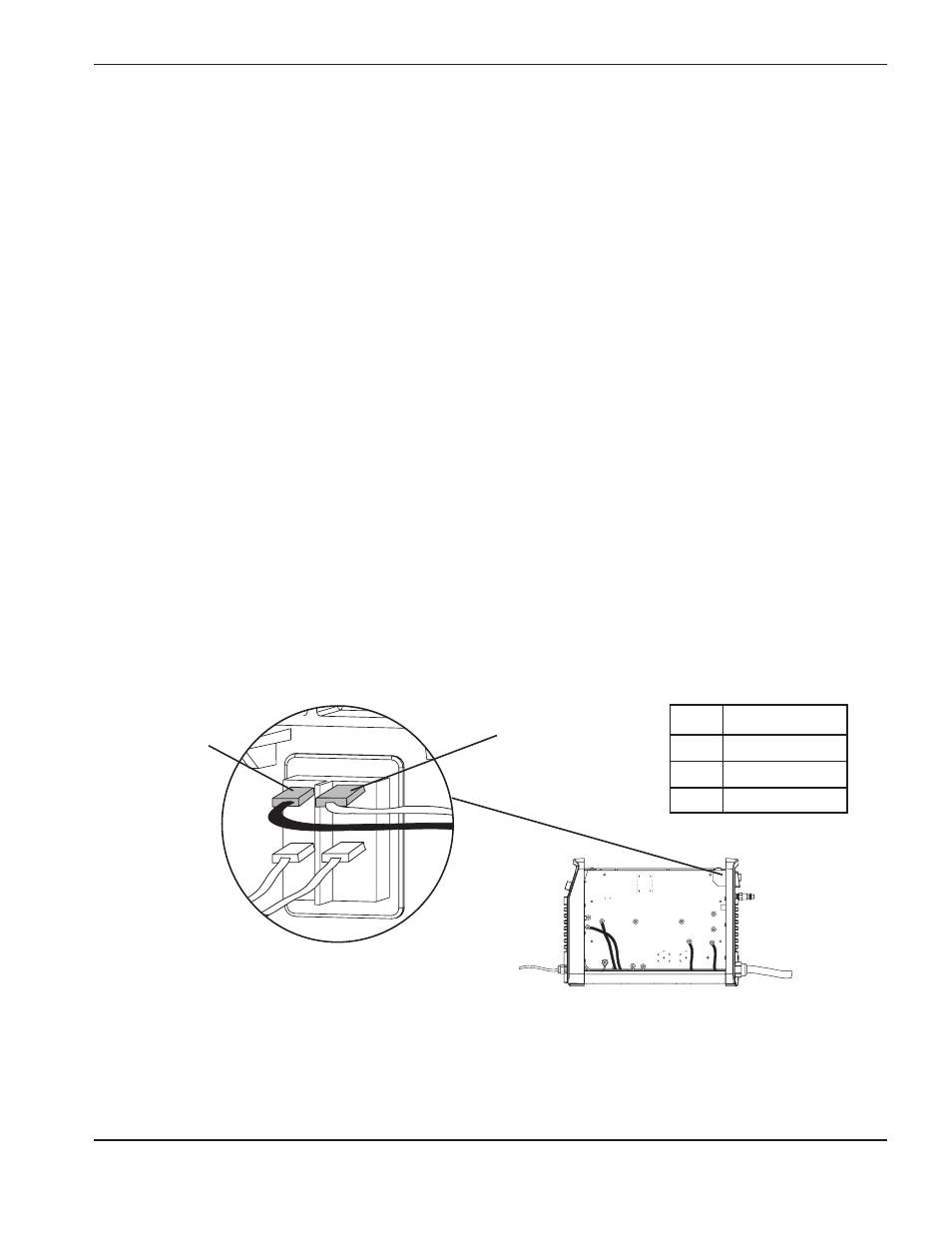

Monofásico
Unidad CSA
L Negro
N Blanco
Tierra Verde
L
Alambre negro
N
Alambre blanco
