MANTENIMIENTO
powermax30
Manual de servicio 3-33
Reponer la tablilla de control
1. Apague la energía, desconecte el cable de la fuente de energía y desconecte la fuente de gas.
2. Retire los 2 tornillos del asa de arriba de la fuente de energía. Saque el asa y luego alce la tapa de la fuente
de energía. Saque la barrera Nomex que protege la tablilla de energía.
3. Remueva la tapa de extremo delantera, o inclínela suavemente apartándola de la base.
4. Separe el cable cinta de la tablilla de energía.
5. Pruebe la nueva tablilla de control antes de instalarla juntando el cable cinta a la tablilla de control, Reconecte
la energía, encienda el sistema y verifique que el LED de inicio en la tablilla de control sea el único LED con
luz. También, el LED de falla del panel delantero debe estar apagado.
6. Desconecte la energía eléctrica y el cable cinta otra vez, y coloque aparte la nueva tablilla de control.
7. Remueva los 3 tornillos que sujetan a la tablilla de control vieja y levántela fuera de la fuente de energía.
8. Atornille la nueva tablilla de control en su lugar con los 3 tornillos que la sujetan y luego junte el cable cinta.
9. Reposicione la tapa de extremo delantera. Asegúrese que el hueco del tornillo en el clip a tierra se alinee con
los huecos para tornillos en la tapa y en la fuente de energía.
10. Cuidándose de no pellizcar ninguno de los alambres, reemplace la barrera Nomex y deslice la tapa sobre la
fuente de energía. Esté seguro de que los filos del fondo estén en su sitio. Coloque el asa sobre los huecos
arriba de la tapa, luego use los 2 tornillos para asegurar la tapa.
11. Reconecte la electricidad y la fuente de gas.

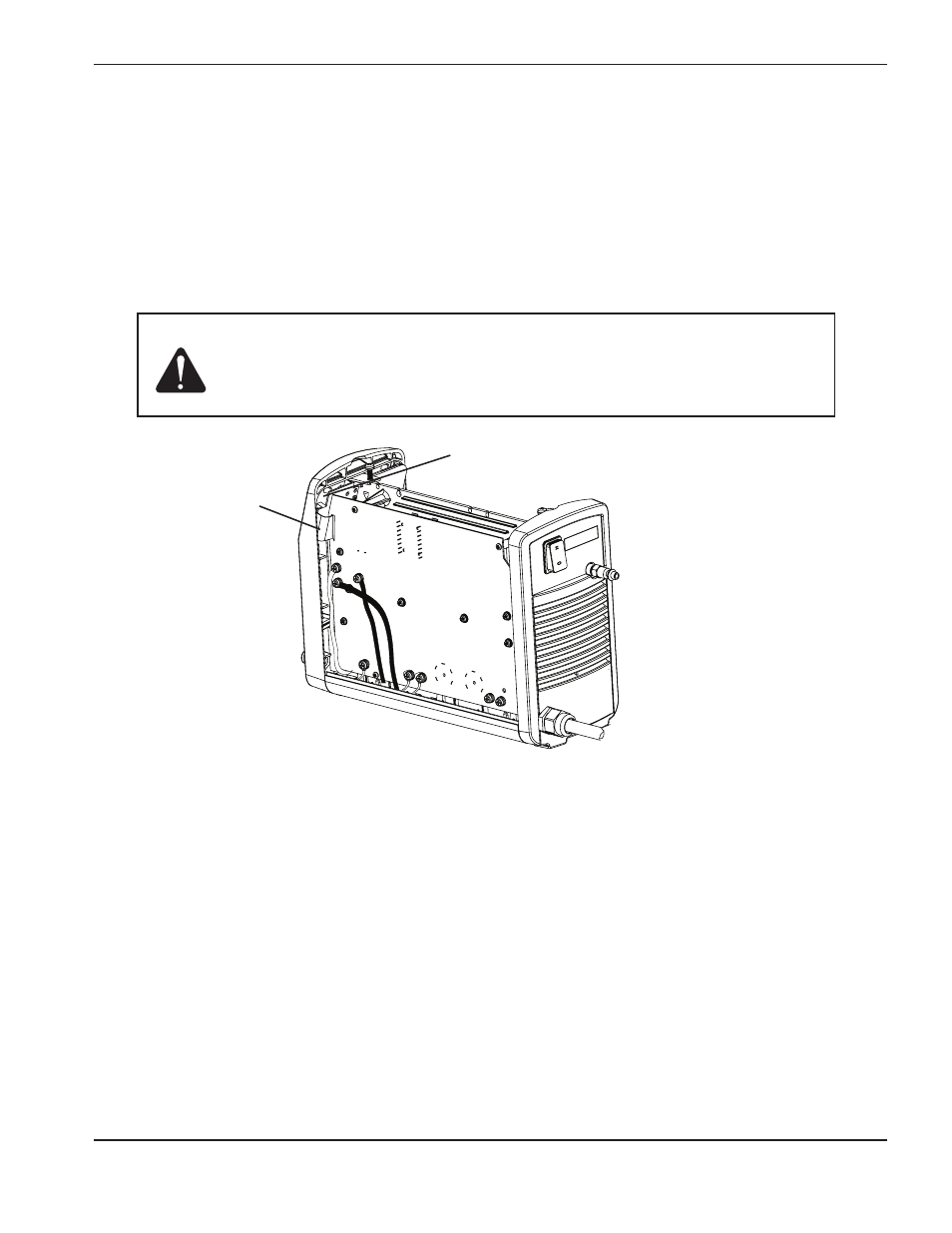

Tablilla de control
Cable cinta
Cuidado: Electricidad estática puede dañar tablillas de circuito.
• Use precauciones adecuadas cuando maneje tablillas impresas de circuito.
– Almacene las tablillas PC en recipientes antiestáticos.
– Use la defensa de muñeca conectada a tierra cuando maneje tablillas PC.
