MANTENIMIENTO
3-20
powermax30
Manual de servicio
Prueba 6 — inicio del plasma
Verifique que el LED de la tablilla de control reciba una señal válida de inicio.
1. Encendida la energía, mire el LED de inicio en la tablilla de control. Se debe iluminar cada vez que se hale el
gatillo.
2. Fije el interruptor de ON/OFF a OFF (O). Ver la resistencia en los 2 puntos de prueba de inicio de la antorcha
en la tablilla de energía. Con el gatillo en acción, la resistencia debe ser 10 Ω o menos. Sin acción en el gatillo,
el circuito debe leer más o menos 3 kΩ. Si falla la prueba, revise el interruptor para inicio de la antorcha y los
alambres de la antorcha.
3. Fije el interruptor ON/OFF en ON (I). Mida la patilla16 de J7 a tierra (vea Prueba 2, antes en esta sección).
Debería medir como 0 VDC para un circuito abierto o 3,2 VDC para un circuito cerrado. Si los valores no están
correctos, reponga la tablilla de energía.
Prueba 7 — sensor de la tapa de antorcha
Pruebe el interruptor del sensor capuchón y los cables de la antorcha.
1. Fije el interruptor ON/OFF a OFF (O).

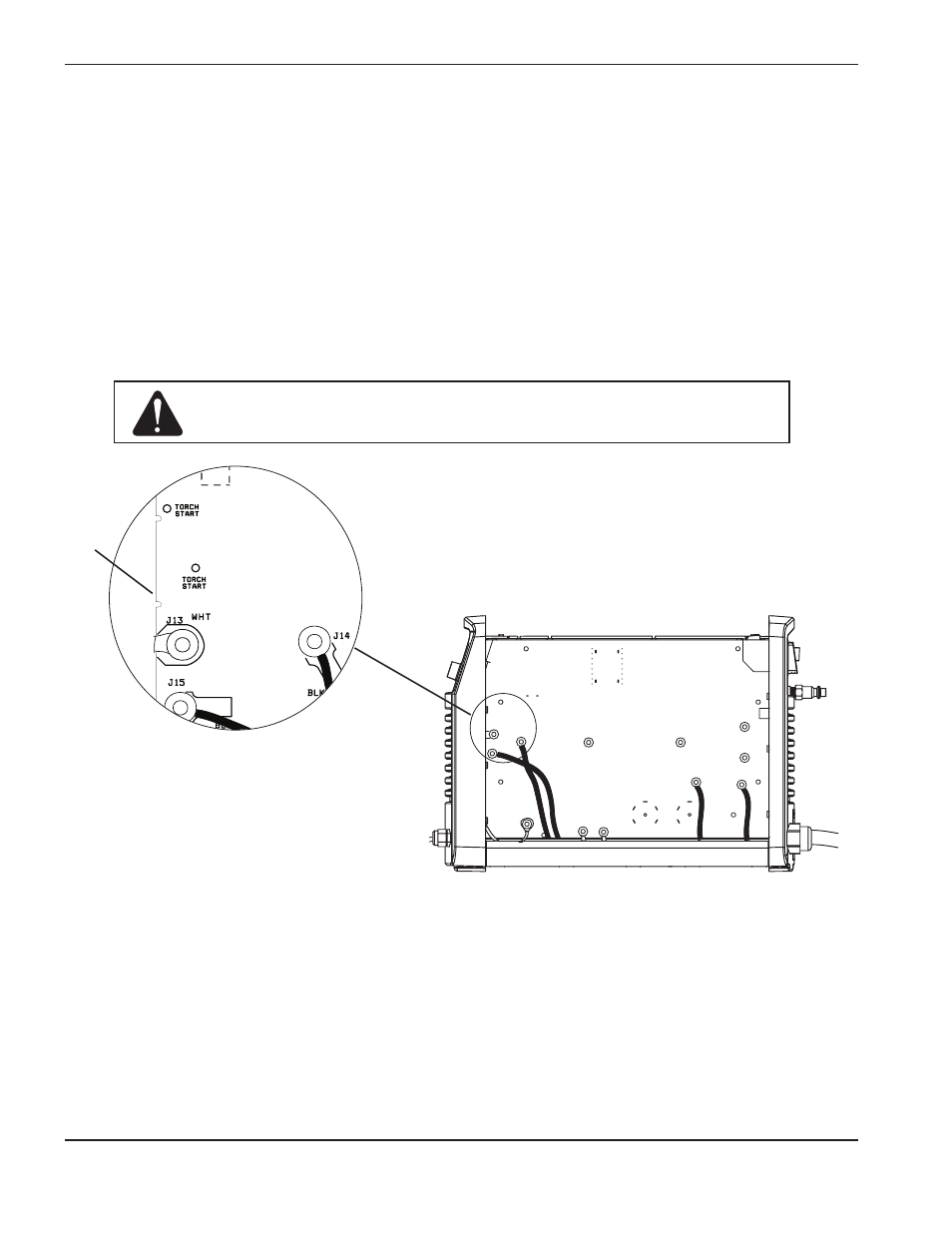

2. Suavemente hale la parte delantera de la tapa de extremo aparte de la fuente de energía. De atrás de la tablilla
de energía, desenchufe J12 (justo bajo los puntos de prueba del inicio de antorcha).
3. Mida la resistencia del alambre anaranjado al azul. Debería medir menos de 10 Ω. Si lee como abierta, no se
ha satisfecho el interruptor de circuito del sensor capuchón.
4. Si el émbolo de la antorcha se mueve bien y los consumibles están bien instalados, entonces o el sensor
capuchón falla o la manguera de la antorcha tiene un alambre roto. Reponga la pieza con falla.
J12
Cuidado: Mientras pruebe, evite contacto con la punta de la antorcha.
