MANTENIMIENTO
3-30
powermax30
Manual de servicio
5. Inserte un destornillador estrella #1 por los huecos en la montura del ventilador para sacar el tornillo sujetador
de cada esquina del ventilador.
6. Deslice el antiguo ventilador fuera de la fuente de energía.
7. Deslice el ventilador nuevo en su lugar.
8. Reponga los 4 tornillos sujetadores.
9. Apunte el pleno del ventilador de modo que la parte más ancha esté abajo y haga que entre en su lugar.
Reponer el ventilador
1. Apague la energía, desconecte el cable de la fuente de energía y desconecte la fuente de gas.
2. Retire los 2 tornillos del asa de arriba de la fuente de energía. Saque el asa y luego alce la tapa de la fuente de
energía.
3. Separe el conectador de J5 en la tablilla de energía. Tal vez tenga que levantar el filo de arriba de la barrera
Nomex para ver el conectador.
4. Desde arriba de la fuente de energía, use alicates de aguja para comprimir y liberar los 4 clipes de las esquinas
del pleno del ventilador. Tras soltar los clipes de arriba, puede inclinar el pleno alejándolo de la fuente de
energía para alcanzar los 2 clipes de abajo. Levante el pleno fuera de la montura del ventilador.

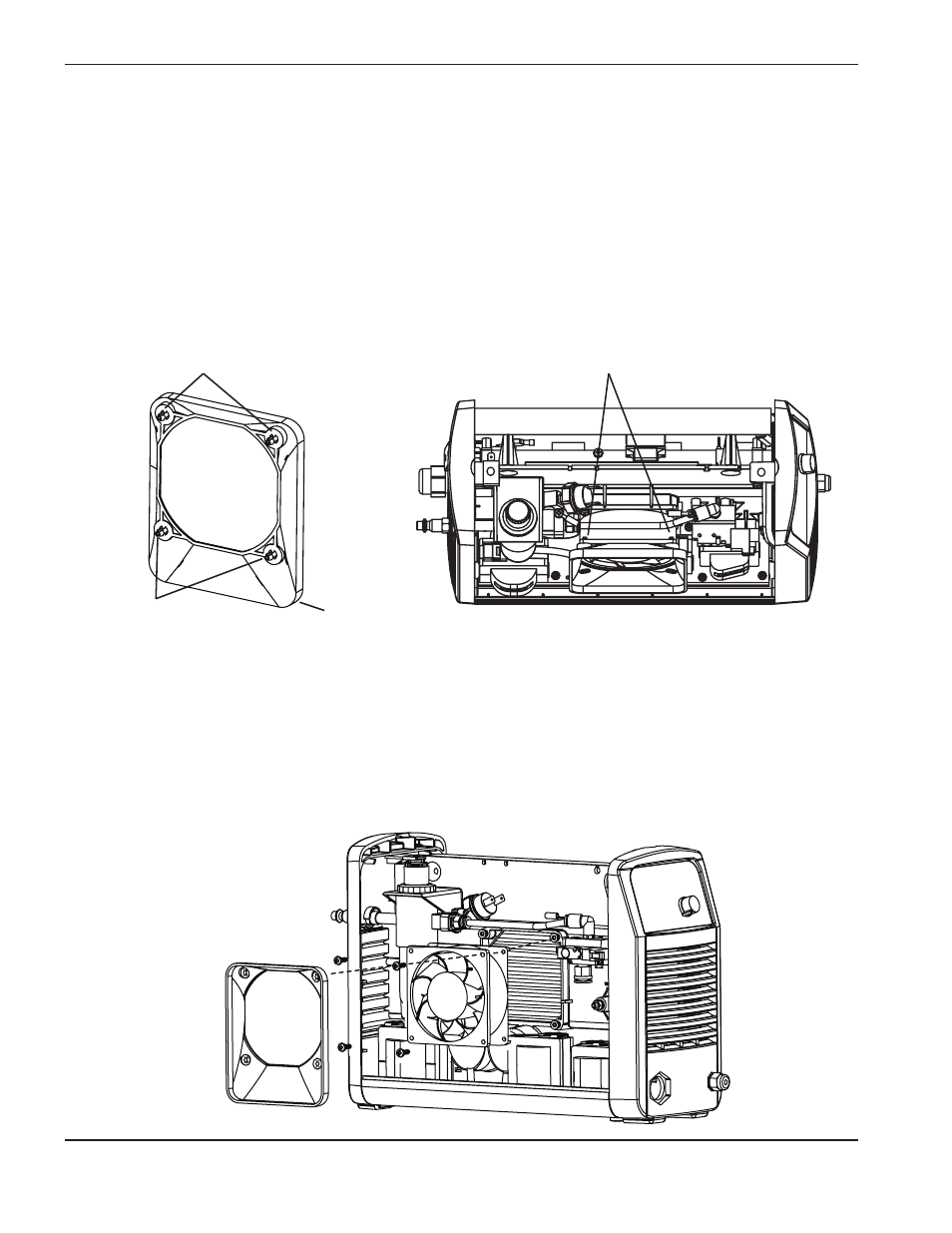

Clipes esquineros Clipes esquineros de arriba
Fondo
Clipes esquineros
