MANTENIMIENTO
powermax30
Manual de servicio 3-13

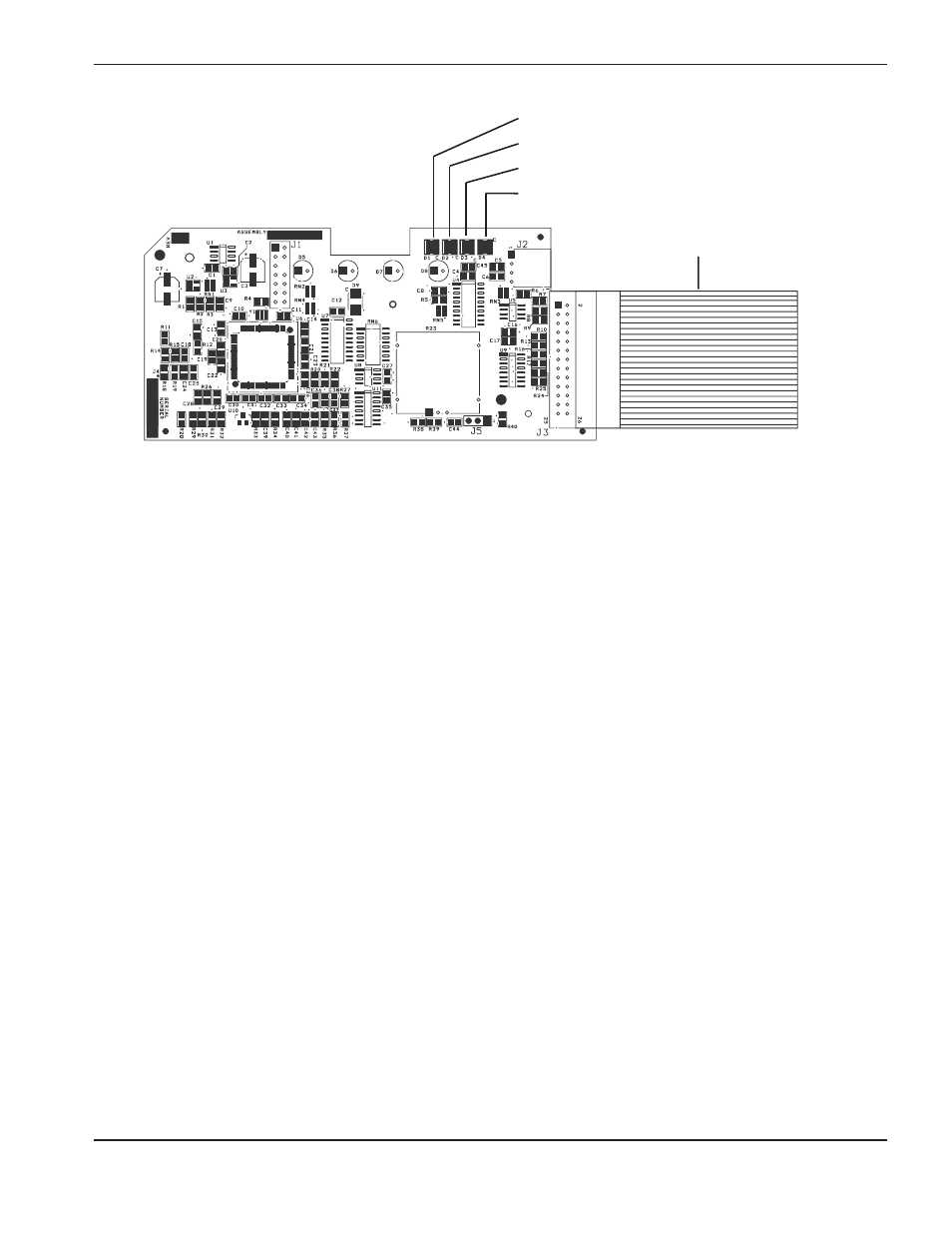

Fijar de nuevo el vigilante
Error
Transferir (XFR)
Iniciar
Cable cinta
Los indicadores LED de la tablilla de control:
• Iniciar — La fuente de energía tiene señal de inicio. Este LED se ilumina cuando la fuente de energía recibe
señal de inicio y permanece iluminada o durante operación normal.
• Transferir — Se ilumina este LED cuando hay una buena transferencia de arco entre la antorcha y la pieza a
cortar y parpadea durante la operación del arco piloto continuo (como cuando se corta metal
expandido o se mueve el arco fuera de la placa y se vuelve a ese punto).
• Error — El LED de error se ilumina cuando los LED de presión de gas, capuchón de la antorcha o temperatura
delante de la fuente de energía se iluminan. Si los 4 LED delante de la fuente de energía parpadean,
el LED de error también parpadea. El número de parpadeos señala cuál componente tal vez falló.
• Fijar de nuevo — Se ilumina este LED cuando la lectura de voltaje está fuera de escala o parpadea el LED para
refijar (“Reset”).
Durante operación normal el LED de energía, en la parte delantera de la fuente de energía, se enciende al igual
que los LED de Inicio y Transferencia. Cuando hay un problema en el sistema, tal vez se ilumine o parpadee uno
o más de los LED de falla en la parte delantera de la fuente de energía, o el LED de error o de Reset en la tablilla
de control.
Use los indicadores LED de error y Reset – refijar – para buscar averías
Los LED de error y “reset” proveen datos para buscar averías cuando falla un sistema. Si los LED delante de la
fuente de energía parpadean, vea el LED de error en la tablilla de control para determinar dónde pueda estar la
falla. Cuente el número de parpadeos y vea la tabla en la página siguiente para determinar la acción correctiva.
Refijar –“reset”— el LED
Cuando se ilumina el LED de Reset de la tablilla de control, los voltajes tal vez estén mal en la tablilla de energía.
Haga las pruebas que siguen en J7 de la tablilla de energía (vea la Prueba 2 – revisiones de voltaje de la tablilla
de energía, más adelante en esta sección).
• Probar patilla 5 a tierra por 3,3 VCD (±10%).
• Probar patilla 7 a tierra por 5 VCD (±10%).
• Probar patilla 12 a tierra por 2,2 VCD (±10%).
Si los valores que halla no están dentro de ±10% de los valores de arriba, suelte el cable cinta de la tablilla de
control y haga las pruebas otra vez. Si halla los valores correctos la segunda vez, reponga la tablilla de control.
De no, reponga la tablilla de energía.
