MANTENIMIENTO
3-34
powermax30
Manual de servicio

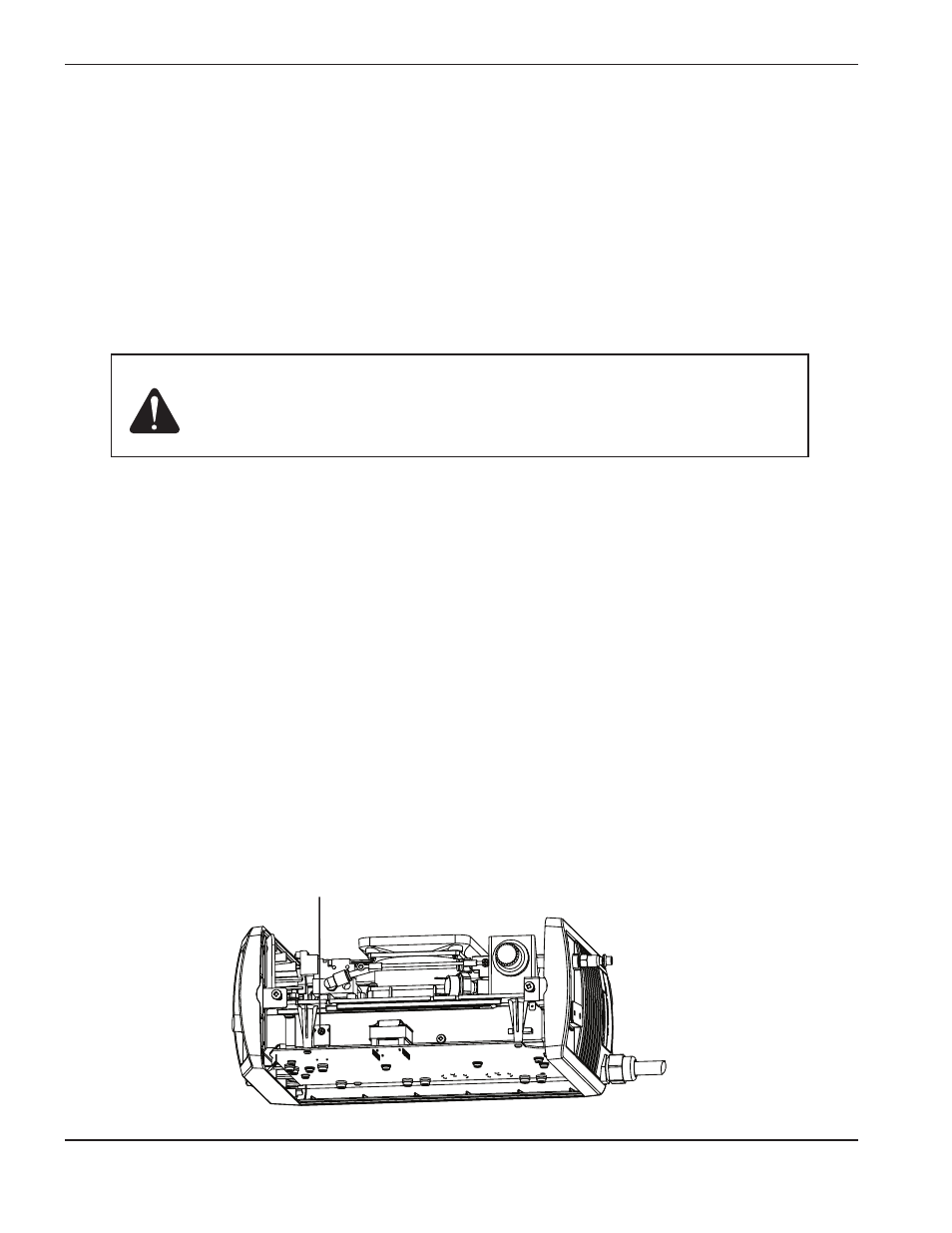

El tornillo del
resistor “snubber”
Reponer la tablilla de control
Antes de principiar este procedimiento, asegúrese de tener la tablilla de energía correcta para su sistema. El
equipo de repuestos para una tablilla de energía CSA es la pieza número 228094. El juego de repuestos para una
tablilla de energía CE es la pieza número 228102. Aunque hay diferencias técnicas entre las dos tablillas para
fuentes de energía CSA y CE, el procedimiento para reponer las tablillas es el mismo.
1. Apague la energía, desconecte el cable de la fuente de energía y desconecte la fuente de gas.
2. Retire los 2 tornillos del asa de arriba de la fuente de energía. Saque el asa y luego alce la tapa de la fuente
de energía. Saque la barrera Nomex que protege la tablilla de energía.
3. Separe el cable cinta del lado del absorbedor térmico de la tablilla de energía. (Vea la imagen en la página
que sigue para ver dónde van el cable cinta y los componentes apuntados en los próximos pasos.)
4. Retire el encendedor de la antorcha y el conectador del sensor capuchón en J12 en el lado del absorbedor
térmico en la tablilla de energía.
5. Retire los conectadores en J4, J5 y J6 en el lado del absorbedor térmico de la tablilla de energía.
6. Saque los alambres para los transformadores e inductores en J13, J14, J15, J18, J19, J20 y J21.
7. Saque de J22 el anillo terminal del cable de trabajo.
8. Saque los 3 tornillos sujetadores y los 4 tornillos de montaje del absorbedor térmico.
9. Saque los 5 tornillos que juntan los IGBT (transistores bipolares con compuerta aislada) al absorbedor
térmico. Hay huecos en la tablilla de energía para llegar a ellos.
10. Saque el tornillo del resistor “snubber” (con empaquetadura de fricción) en la parte de arriba del absorbedor
térmico.
Cuidado: Electricidad estática puede dañar tablillas de circuito.
• Use precauciones adecuadas cuando maneje tablillas impresas de circuito.
– Almacene las tablillas PC en recipientes antiestáticos.
– Use la defensa de muñeca conectada a tierra cuando maneje tablillas PC.
