INSTALACIÓN
3-22 HPR260 Manual de gas Manual de Instrucciones

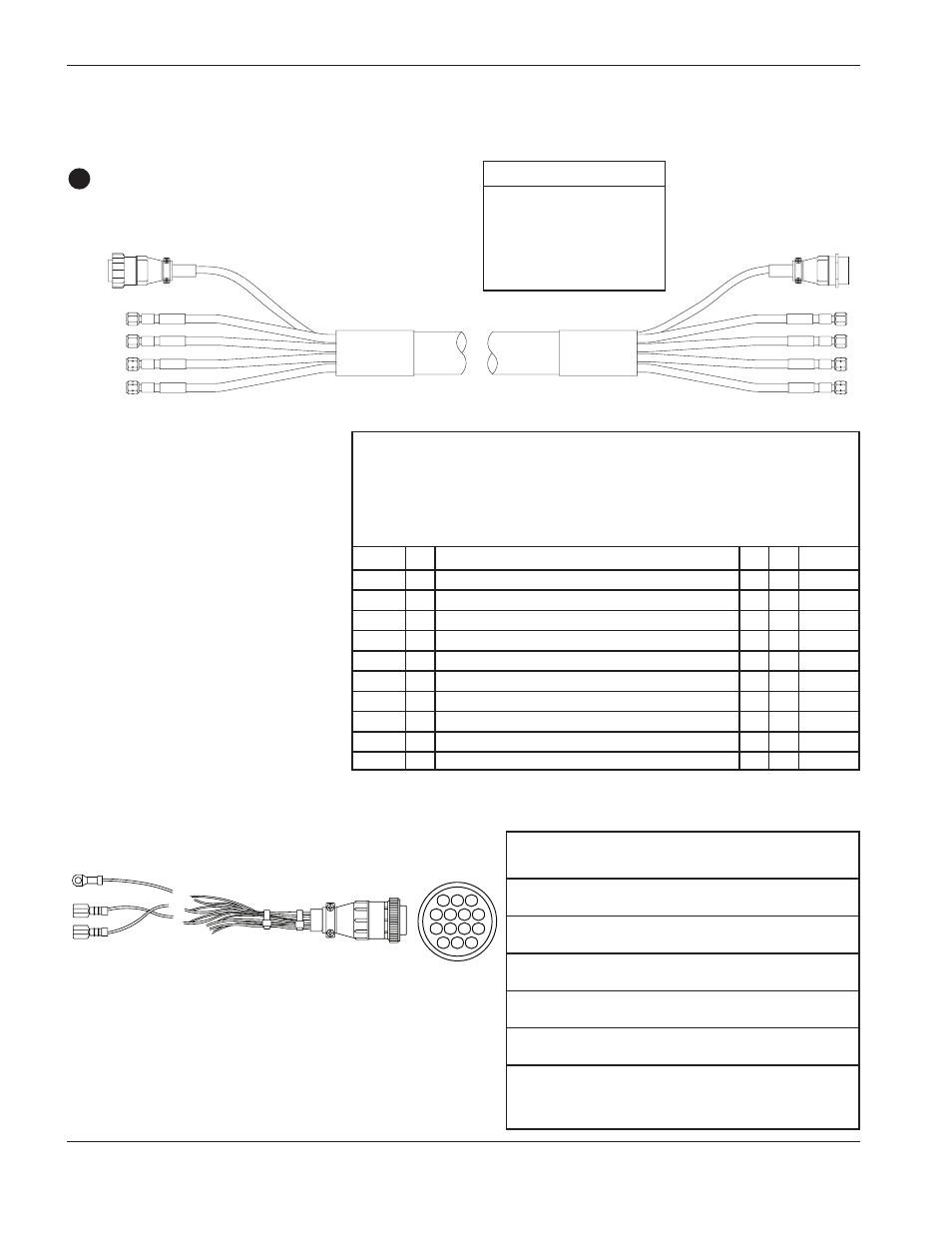

Ensamblaje de los cables y la
manguera de gas 7
1
10 9 8
6 5 4 7
2 3
11
12 13 14
No. de pieza Largo
128989 3 m
128990 4,5 m
128782 7,5 m
128967 10 m
128786 15 m
128991 20 m
Consola de gas al cable del
conjunto de válvulas de cierre
Cable del conjunto de válvulas de cierre
Extremo B Extremo A ( macho/patillas)
Consola de gas a las conexiones del conjunto de válvulas de cierre
LISTA DE LAS SEÑALES DEL CABLE –
consola de gas al cable del conjunto de válvulas de cierre
Extremo de la Extremo de la cable del
consola de gas conjunto de válvulas de cierre
Núm. Núm.
de patilla E/S Descripción de patilla E/S Función
1 120Vac Eléctricamente viva – Preflujo de protección 1
2 120Vac Regreso – Preflujo de protección 2
3 120Vac Eléctricamente viva – Preflujo de protección 3
4 120Vac Regreso – Preflujo de protección 4
5 120Vac Eléctricamente viva – Preflujo de plasma 5
6 120Vac Regreso – Preflujo de plasma 6
7 120Vac Eléctricamente viva – Flujo de corte de plasma 7
8 120Vac Regreso – Flujo de corte de plasma 8
9 120Vac Eléctricamente viva – Respiradero de plasma 9
10 120Vac Regreso – Respiradero de plasma 10
11 Tierra 11
CABLE RUN LIST
Función Extremo B Color Extremo A
Protección S Rojo/Negro 1
Preflujo P Rojo 2
Protección S Rojo/Negro 3
Flujo de corte C Rojo 4
Plasma P Rojo/Negro 5
Preflujo P Rojo 6
Plasma P Rojo/Negro 7
Flujo de corte C Rojo 8
Respiradero V Rojo/Negro 9
V Rojo 10
Tierra Tierra Verde/Amarillo 11
Tierra 12
Tierra 13
Tierra 14
Hembra – conjunto de válvulas de cierre Macho – consola de gas
E/S = Entrada/Salida
