INSTALACIÓN
3-18 HPR260 Manual de gas Manual de Instrucciones

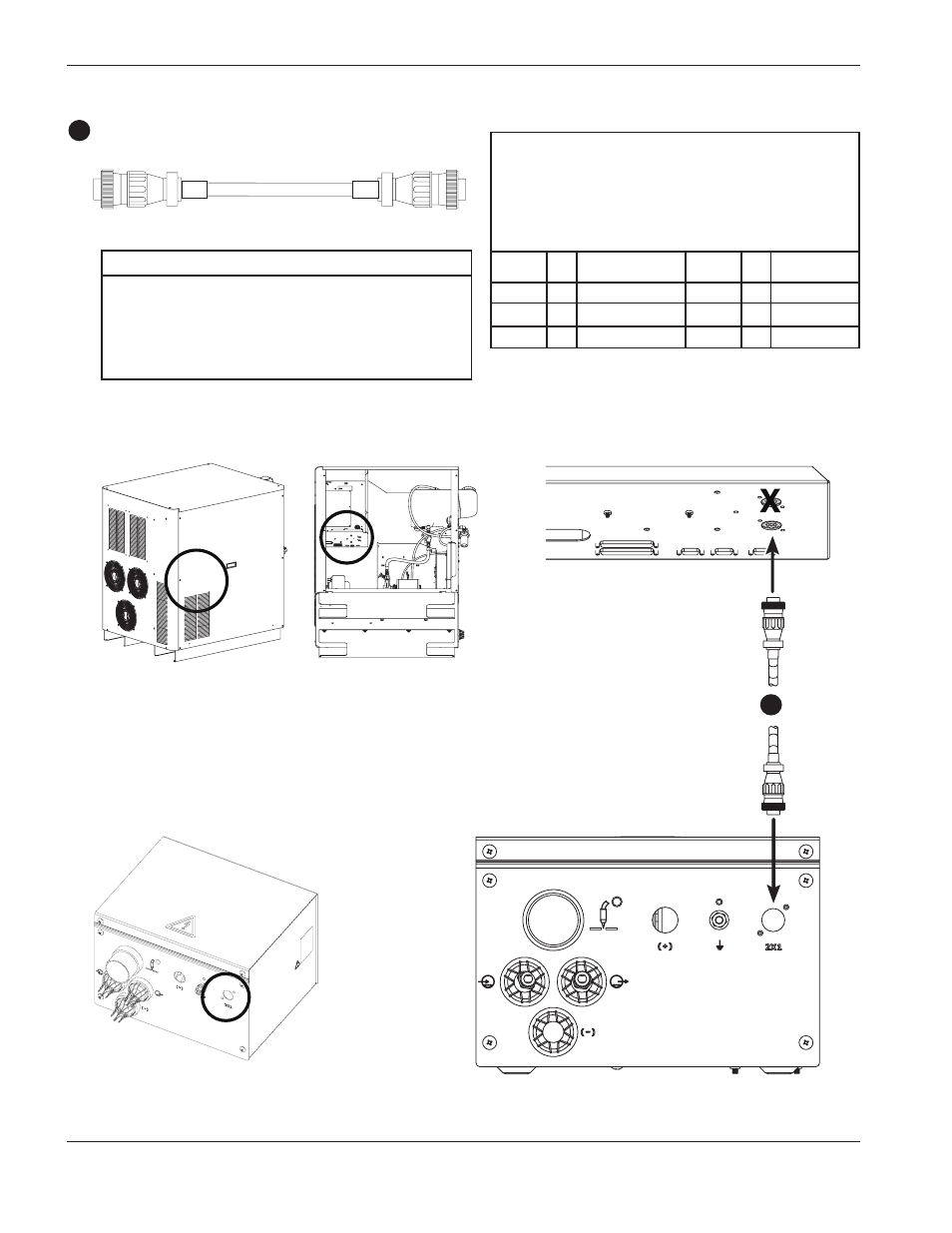

Cable de potencia de la consola de ignición
3
No. de pieza Largo No. de pieza Largo
123865* 2,1 m 123836 20 m
123419 3 m 123736 25 m
123834 4,5 m 123672 35 m
123670 7,5 m 123673 45 m
123835 10 m 123837 60 m
123671 15 m 123838 75 m
3
* El número de cable 123865 es para usarse con sistemas que tienen la consola de ignición montada en la fuente de energía.
LISTA DE LAS SEÑALES DEL CABLE –
de la fuente de energía a la consola de ignición
Extremo de la Extremo de la
fuente de energía consola de ignición
Núm. Núm.
de patilla E/S Descripción de patilla E/S Función
1
120Vac
1
Eléctricamente viva
2 120Vac Regreso 2
3 Tierra 3
4 No conectada 4
E/S = Entrada/Salida
