4
INSTALACIÓN
3-16 HPR260 Manual de gas Manual de Instrucciones
Cable del arco piloto 1
Cable negativo 2
No. de pieza Largo No. de pieza Largo
123829* 1,5 m 123819 20 m
123816 3 m 123775 25 m
123817 4,5 m 123776 35 m
123773 7,5 m 123777 45 m
123818 10 m 123778 60 m
123774 15 m 123779 75 m
No. de pieza Largo No. de pieza Largo
123683* 1,5 m 123823 20 m
123820 3 m 123735 25 m
123821 4,5 m 123668 35 m
123666 7,5 m 123669 45 m
123822 10 m 123824 60 m
123667 15 m 123825 75 m
* Los números de cables 123683 y 123829 son para usarse con sistemas que tienen consola de ignición montada en la fuente de energía

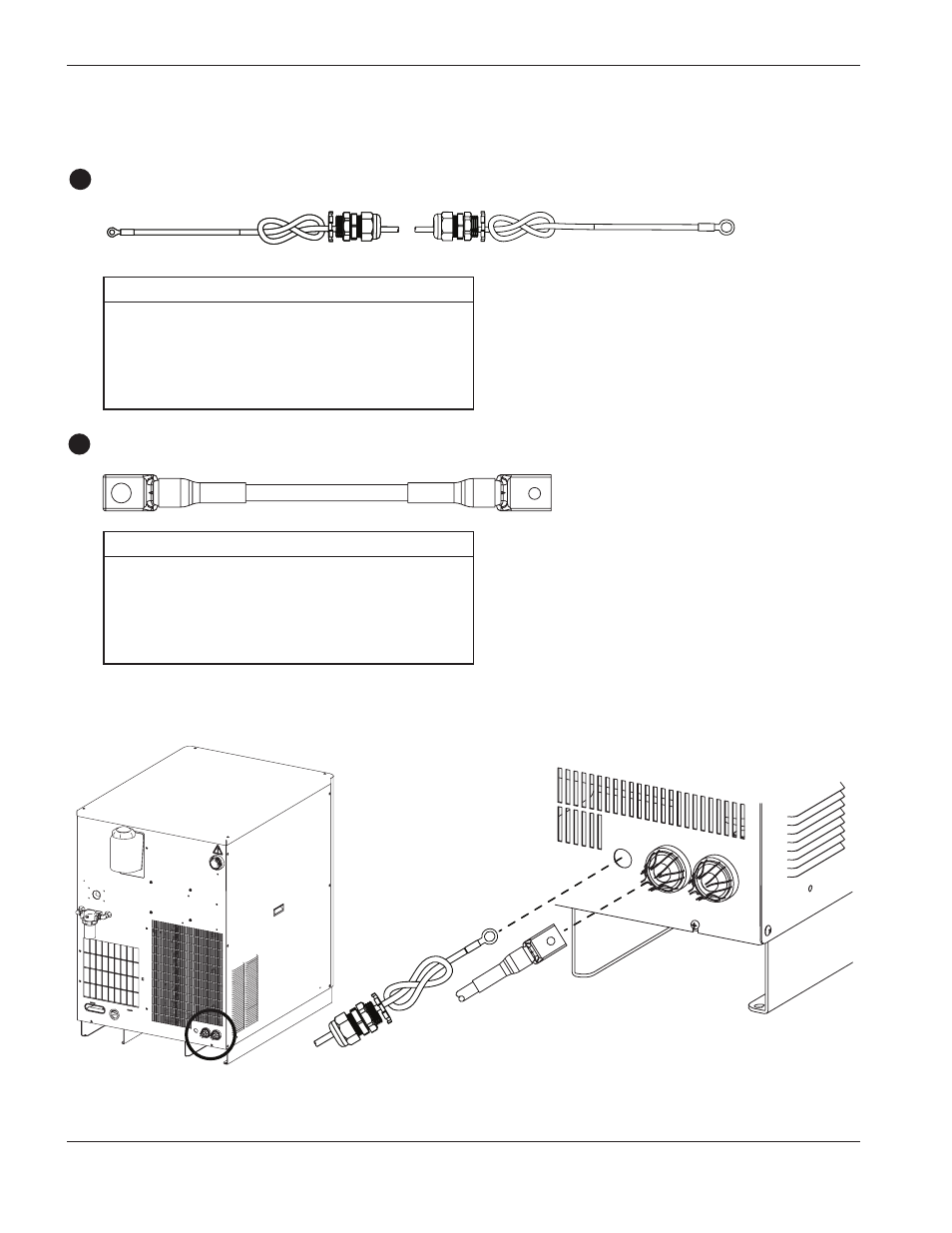

Cables entre la fuente de energía a la consola de ignición
Cable del
arco piloto
Cable negativo
Consola de ignición Fuente de energía
Consola de ignición
Tablilla I/O
