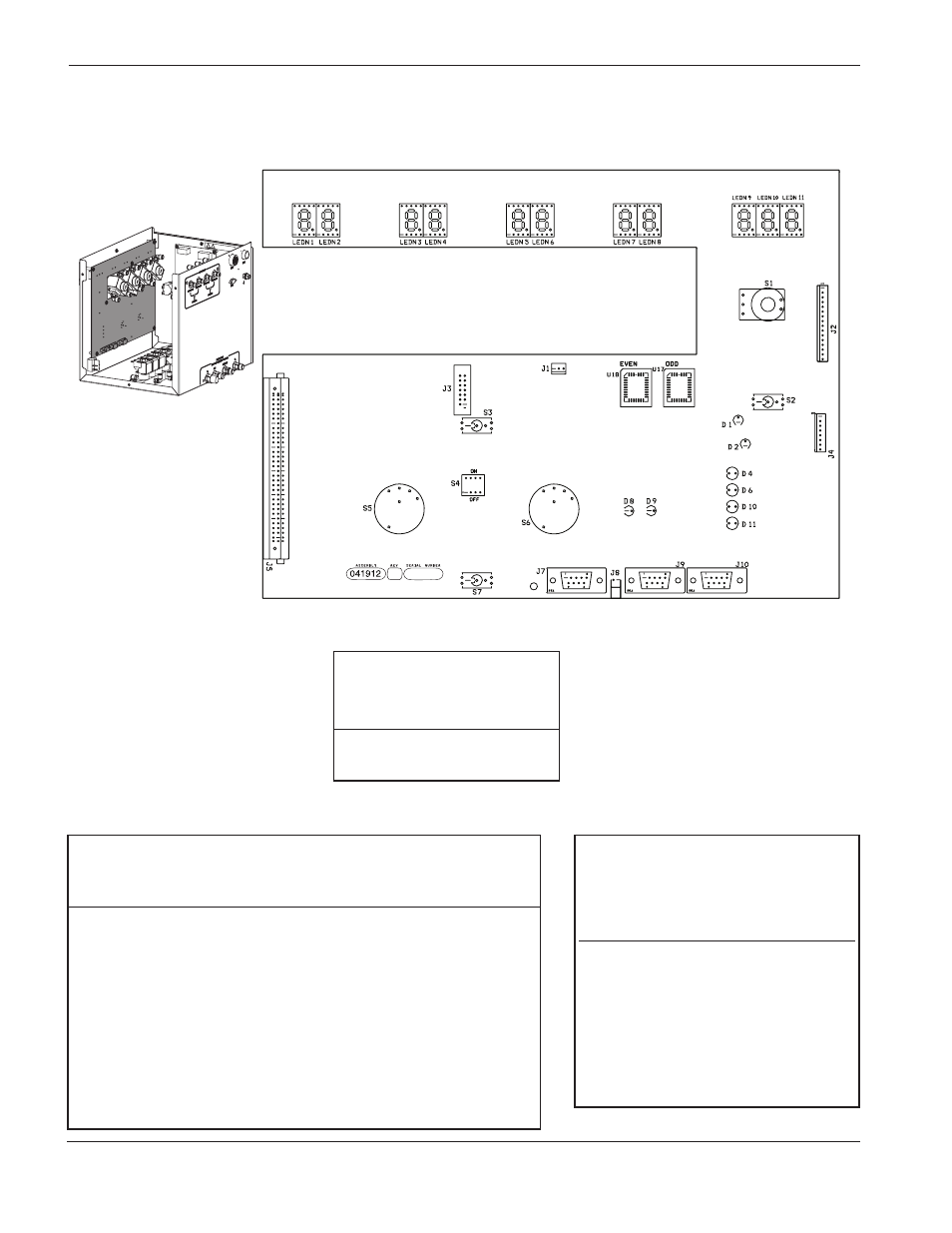

Tablilla de control PCB2 de la consola de gas
Lista de los indicadores luminosos
(LED) de la tablilla de control de la
consola de gas
LED Nombre de la señal Color
D1 + 5 VCD Verde
D2 + 3.3 VCD Verde
D4 Error de refrigerante Amarillo
D6 Error de presión Amarillo
D8 CAN- TX Verde
D9 CAN- RX Verde
D10 Error de voltaje Amarillo
D11 Error de temperatura Amarillo
Lista de los LEDN de la tablilla de control de la consola de gas
LEDN Nombre de la señal Color
LEDN1 Preflujo de plasma, dígito izquierdo Rojo
LEDN2 Preflujo de plasma, dígito derecho Rojo
LEDN3 Flujo de corte de plasma, dígito izquierdo Rojo
LEDN4 Flujo de corte de plasma, dígito derecho Rojo
LEDN5 Preflujo de gas protector, dígito izquierdo Rojo
LEDN6 Preflujo de gas protector, dígito derecho Rojo
LEDN7 Flujo de corte de gas protector, dígito izquierdo Rojo
LEDN8 Flujo de corte de protección, dígito derecho Rojo
LEDN9 Corriente, dígito izquierdo Rojo
LEDN10 Corriente, dígito central Rojo
LEDN11 Corriente, dígito derecho Rojo
Lista de firmware para
control de PCB2
Artículo Número de pieza
U17 081109 IMPAR
U18 081109 PAR
