4
MANTENIMIENTO
HPR260 Manual de gas Manual de Instrucciones 5-29
Pruebas de flujo del refrigerante
Si la pantalla de LED en la consola de gas muestra un error de flujo de refrigerante (093 ó 060), APAGUE (off) el
sistema y entonces ENCIENDA (ON) de nuevo para eliminar el error. Entonces lleve a cabo las siguientes pruebas para
encontrar la causa del problema.
Un flujómetro en línea es la manera más precisa de medir la tasa de flujo, pero no puede usarse con todas las pruebas
descritas. Un medidor de flujo en línea (número de pieza 128933) está disponible de Hypertherm. Las siguientes
pruebas de “balde” le da una buena idea de la tasa de flujo.
Nota: Las pantallas CNC que se muestran aquí son para referencia. Las pantallas con las cuales usted trabaje
pueden ser aparentar ser diferentes, pero deberían tener las mismas funciones que se muestra aquí.
Antes de comprobar
Nota: Se debe drenar el refrigerante del sistema antes de que se limpie el filtro en línea (paso 1 debajo).
El refrigerante del sistema se drenará al momento de que se quite el filtro en línea.

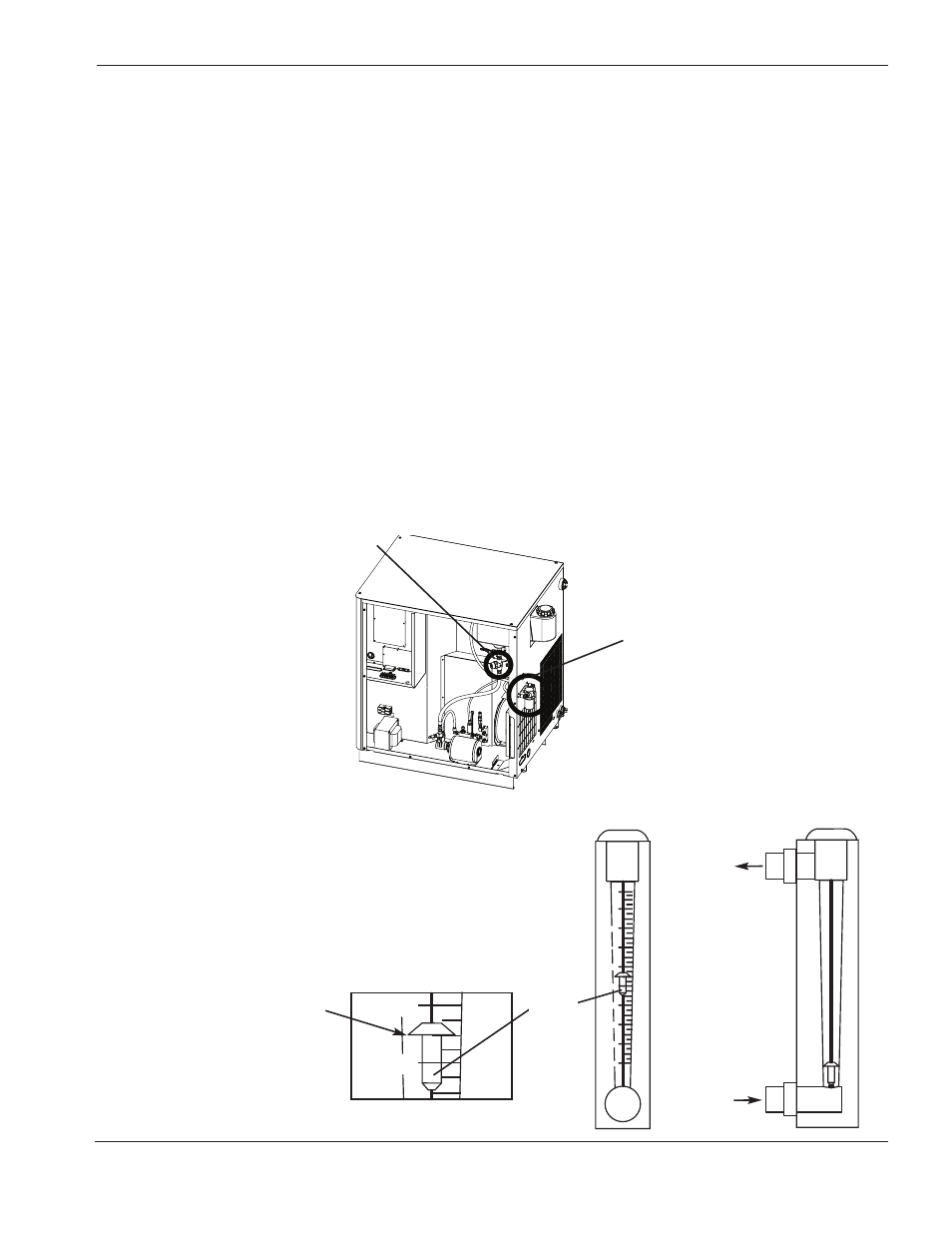

1. Limpie el filtro en línea (HPR260)
2. Reemplace el filtro en la parte de atrás de la fuente de energía.
3. Verifique que el sistema tiene el nivel correcto de refrigerante cuando rellene el sistema después de completar
los pasos 1 y 2.
Usando el medidor de flujo Hypertherm (128933)
Use los pasos debajo para conseguir una lectura precisa del medidor
de flujo.
1. Sostenga el medidor de flujo verticalmente.
Precisamente cuadrada en ambos ejes.
2. Haga sus lecturas desde el filo que aparece debajo.
Filtro en la parte de atrás
de la fuente de energía
Filtro en línea
2.0
1.8
1.6
1.4
1.2
1.0
.8
.6
.4
.2
1.2
1.0
Dirección
del flujo
Lea desde este filo
Ejemplo que se
muestra 1.1 Flotador
