MANTENIMIENTO
HPR260 Manual de gas Manual de Instrucciones 5-37
3

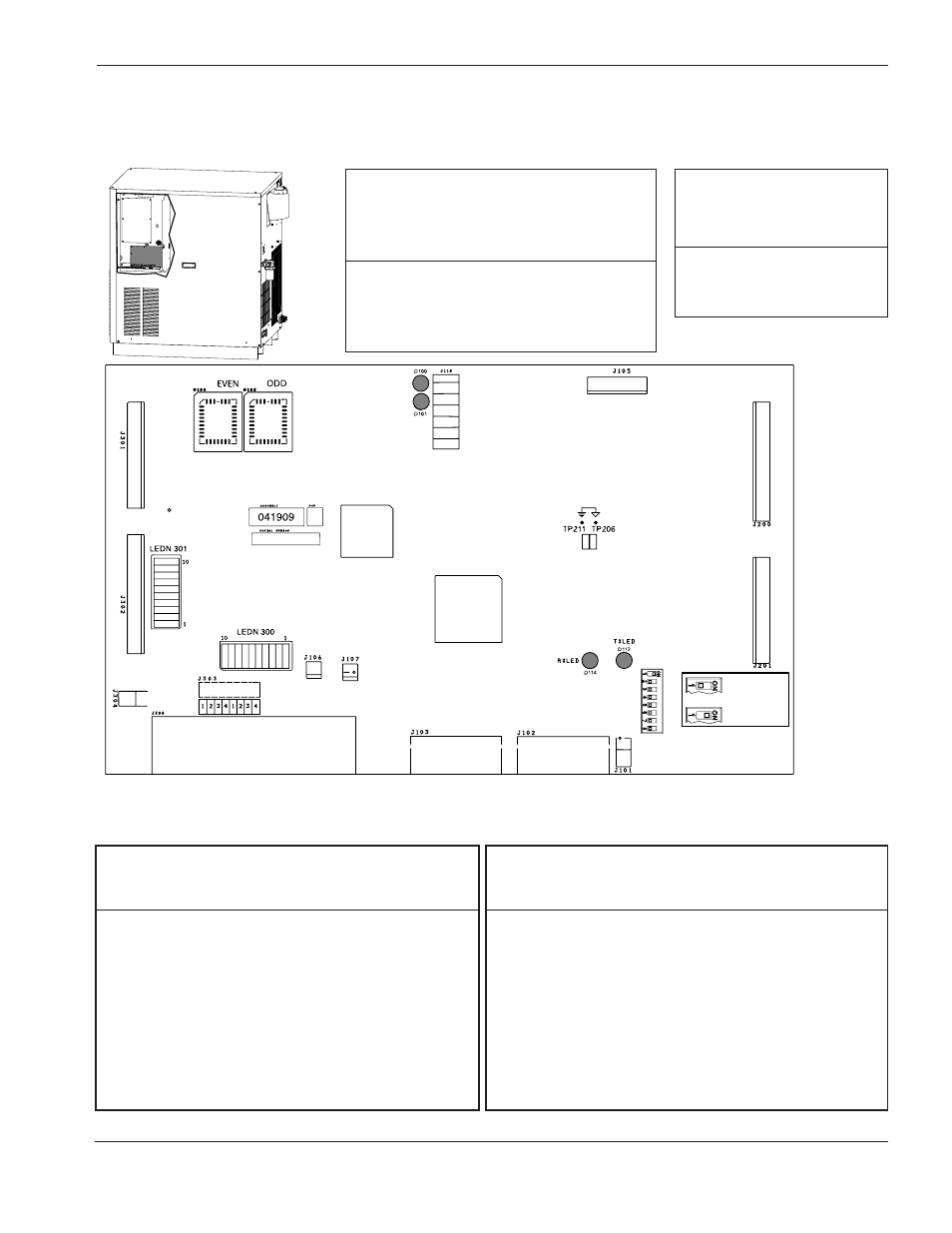

Tablilla de control de la fuente de potencia PCB3
Lista de los indicadores luminosos (LED)
en la tablilla PC de control
LED Señal Notas
D100 +5 VCD
D101 +3,3 VCD
D113 CAN TX Parpadeo constante
D114 CAN RX Parpadeo constante
Lista de firmware para
control de PCB3
Artículo Número de pieza
U104 081107 PAR
U105 081107 IMPAR
= HPR130
= HPR260
Nota: vea los
diagramas del
cableado para
el ajuste de
los otros
interruptores
“DIP”
Lista de la Tablilla de Control PC LEDN300
LEDN Salida Entrada Notas
L EDN1 Movimiento de la máquina
LEDN2 Error
LEDN3 Error de disminución progresiva
LEDN4 No está listo
LEDN5 Habilita el arranque suave Sin uso
LEDN6 Habilita el arco piloto
LEDN7 Corriente de esquina
LEDN8 Perforación
LEDN9 Sostén
L EDN10 Arranque de plasma
Lista de la Tablilla de Control PC LEDN301
LEDN Salida Entrada Notas
L EDN1 Transformador HV
LEDN2 Habilita el motor de la bomba
LEDN3 Contactor
LEDN4 Relevador del arco piloto
LEDN5 De repuesto
LEDN6 Selección de surgimiento
LEDN7 No conectada
LEDN8 No conectada
LEDN9 No conectada
L EDN10 Pérdida de fase
