4
INSTALACIÓN
3-20 HPR260 Manual de gas Manual de Instrucciones

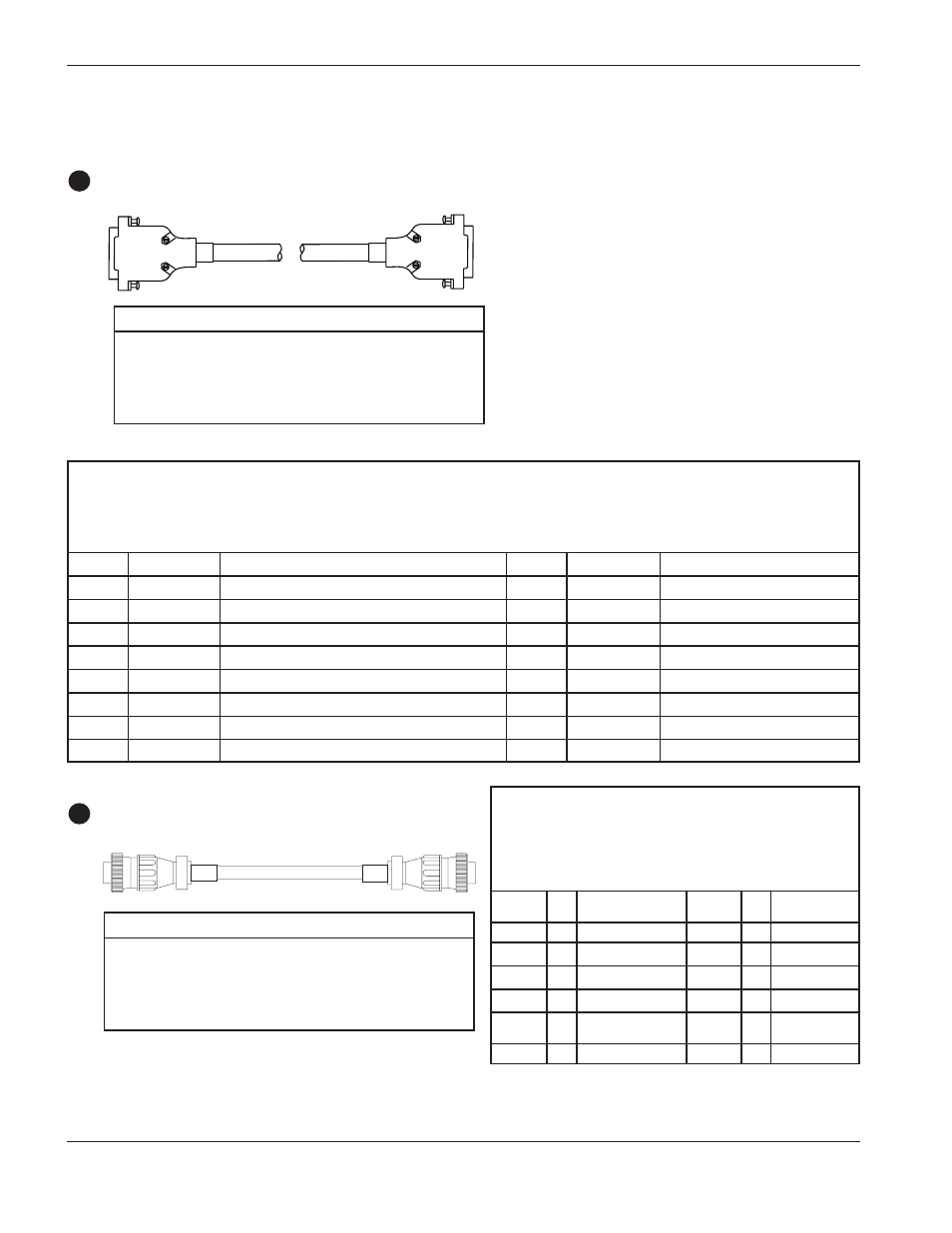

Fuente de energía a los cables de la consola de gas
Cable de control
5
Cable de potencia 6
No. de pieza Largo No. de pieza Largo
123785 3 m 123740 25 m
123846 4,5 m 123676 35 m
123674 7,5 m 123677 45 m
123847 10 m 123849 60 m
123675 15 m 123850 75 m
No. de pieza Largo No. de pieza Largo
123784 3 m 123737 25 m
123839 4,5 m 123738 35 m
123691 7,5 m 123739 45 m
123840 10 m 123842 60 m
123711 15 m 123843 75 m
* Los números de cables 123844 y 123845 son para usarse con sistemas que tienen la consola de gas montada en la fuente de energía.
LISTA DE LAS SEÑALES DEL CABLE – Fuente de energía a consola de gases
Extremo de la fuente de energía Extremo de la consola de gas
Núm. Núm.
de patilla Entrada/Salida Descripción de patilla Entrada/Salida Función
1 Sin uso 1
6 Sin uso 6
2 Entrada/Salida CANL 2 Entrada/Salida Comunicación de serie de CAN
7 Entrada/Salida CANH 7 Entrada/Salida Comunicación de serie de CAN
3 CAN Tierra 3 Referencia de tierra de CAN
9 Sin uso 9 Sin uso
8 Sin uso 8
4 Sin uso 4
5 Sin uso 5
LISTA DE LAS SEÑALES DEL CABLE –
Fuente de energía a consola de gases
Extremo de la Extremo de la
fuente de energía consola de ignición
Núm. Núm.
de patilla E/S Descripción de patilla E/S Función
1
120Vac
1
Eléctricamente viva
2 120Vac Regreso 2
3 Tierra 3
4 Sin uso 4
5 Sin uso 5
6
24Vac
6
Eléctricamente viva
7 24Vac Regreso 7
E/S = Entrada/Salida
