Simulación de formas de onda de ECG
59
Medición de corriente
El analizador puede hacer mediciones de sólo CC, sólo
CA y CA+CC hasta 10 mA. Para hacer una medición de
corriente:
1. Pulse la tecla programable Leakage (Fugas) desde el
menú Point-To-Point (Punto a punto).
2. Usando  o  selecione entre el modo de medición
sólo CA, sólo CC o CA+CC.
3. Introduzca los conductores de prueba en las tomas
ROJA (V/ Ω /A ) y NEGRA.
4. Coloque los conductores en los dos puntos por los
cuales puede fluir la corriente desconocida y lea la
medición en la pantalla del analizador.
Simulación de formas de onda de ECG
El analizador es capaz de generar diversas formas de
onda en los bornes de conexión de piezas aplicadas.
Estas señales se usan para comprobar las características
de los monitores de ECG y de las impresoras de tiras de
ECG. Consulte la figura 34 para conocer las conexiones
correctas entre el analizador y un monitor de ECG. En el
caso de los monitores que utilizan conductores
automáticos, introduzca el adaptador BJ2ECG en los
conectores de la parte superior del analizador y conecte el
conductor del monitor a los conectores automáticos del
adaptador.
Nota
Si el intérprete/monitor ECG tiene puertos con
punta cónica en lugar de automáticos, utilice el
adaptador automático universal con punta cónica
opcional para conectarlo al analizador.
Para acceder al menú ECG Simulation Waveform (Forma
de onda de simulación de ECG) mostrado en la figura 33,
pulse . Desde este menú, se selecciona un número
de formas de onda diferentes por medio de F1, y se
selecciona la velocidad o frecuencia de la forma de onda
por medio de F2.

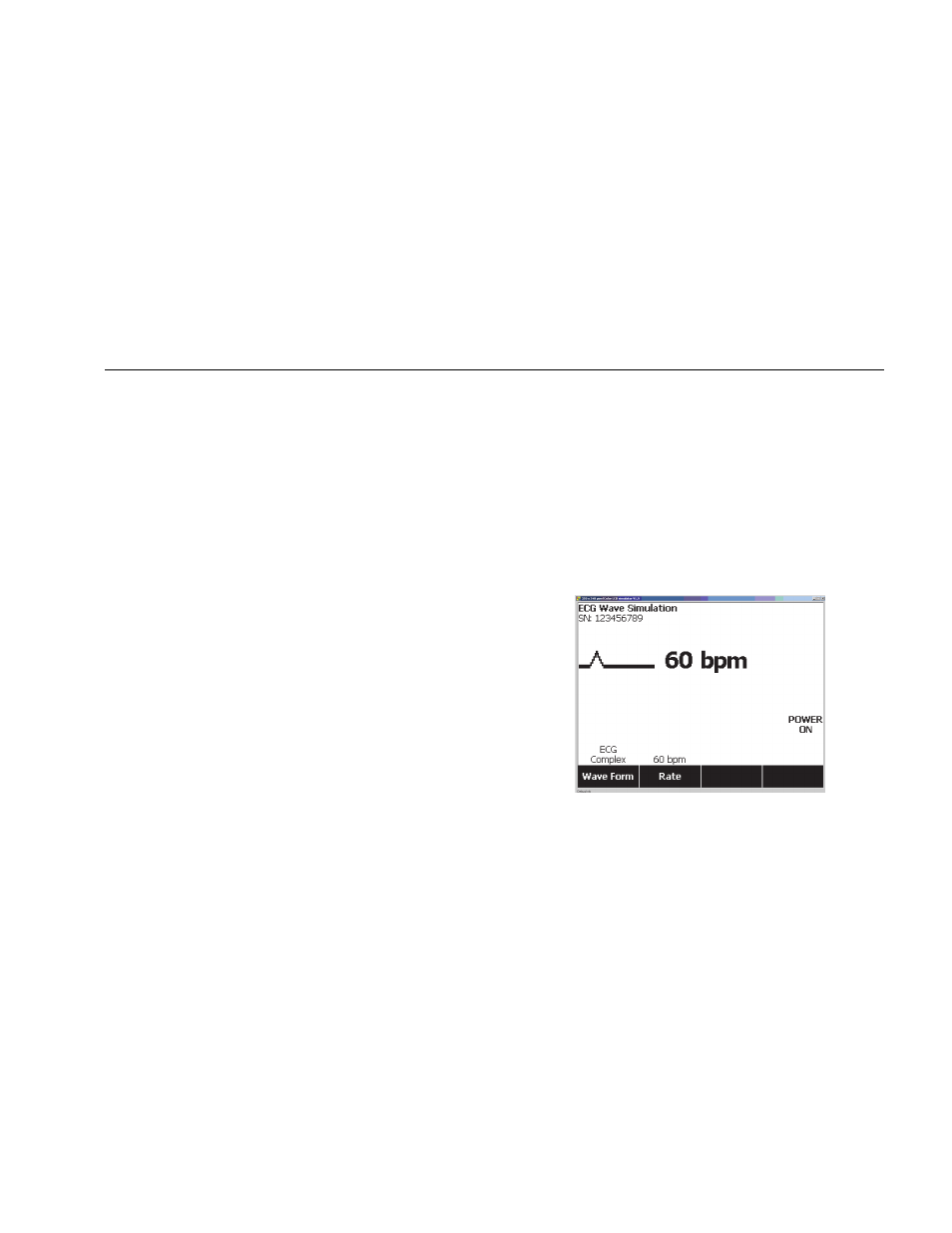

Figura 33. Menú ECG Waveform Simulation (Forma de
onda de simulación de ECG)
