ESA612
Manual de uso

30

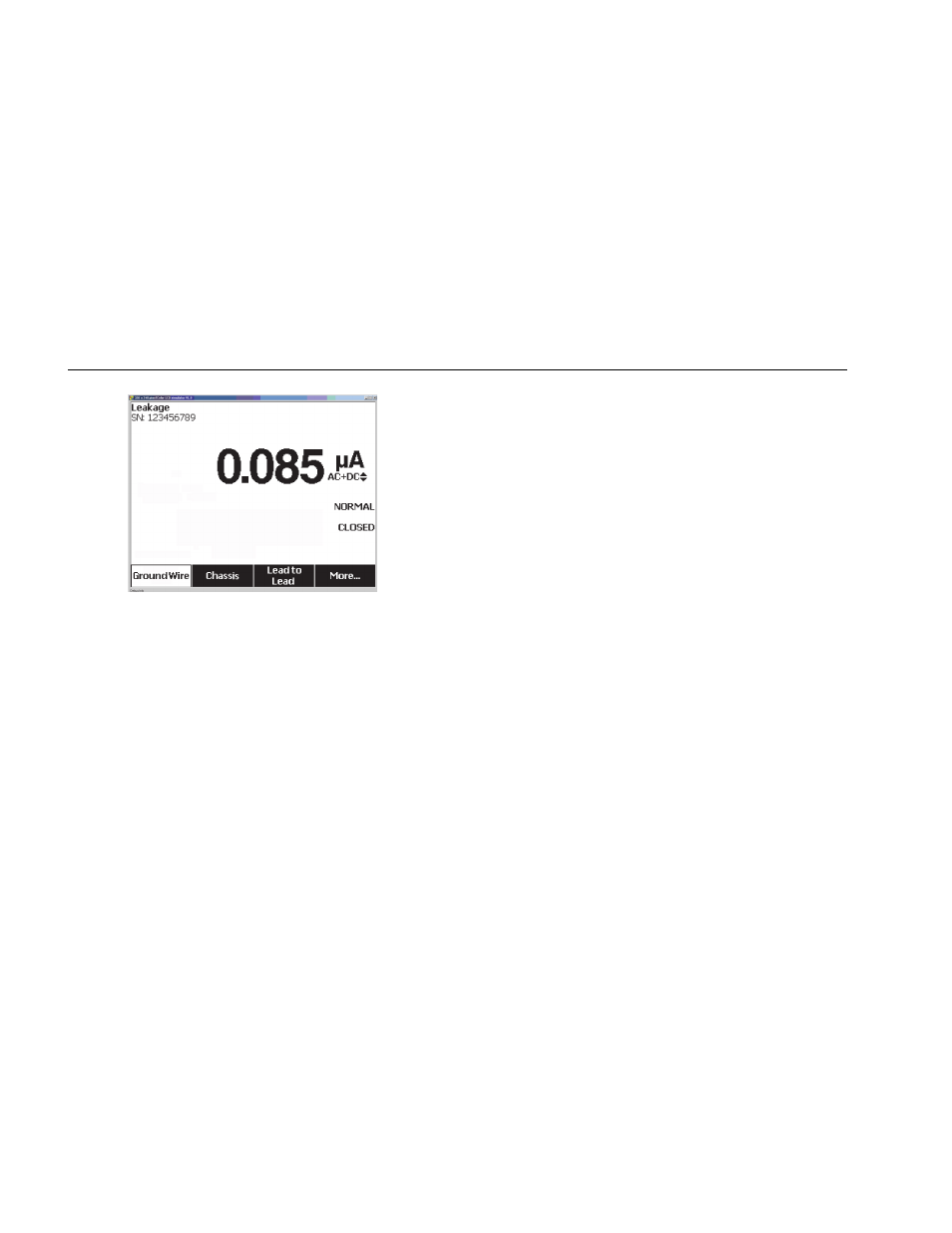

Figura 18. Menú principal de corriente de fuga

Nota

La pantalla que aparece en la figura 18 es el
menú de la de corriente de fuga principal cuando
AAMI es la norma seleccionada.

Todas las corrientes de fuga, con excepción del
aislamiento del conductor (red sobre piezas aplicadas), se
muestran en una de tres maneras: AC+DC (CA+CC), AC
Only (Sólo CA) o DC Only (Sólo CC). El resultado inicial
se muestra en el parámetro apropiado basándose en la
norma seleccionada. Para cambiar el parámetro
mostrado, pulse  o . El método de medición presente
aparece a la derecha de la medición de corriente mientras
se realizan las pruebas de corriente de fugas.

Medición de la corriente de fuga de tierra

Nota

La prueba de fuga de línea de tierra está
disponible para AAMI, 60601, pero no para IEC
62353.

Para medir la corriente que fluye en el circuito de tierra de
protección del dispositivo bajo prueba, pulse la tecla
programable Ground Wire (Línea de tierra) (según la
norma) del menú principal de corriente de fuga. En la
figura 19 aparecen las conexiones eléctricas entre el
analizador y el dispositivo DUT durante una prueba de
corriente de fuga de línea de tierra.
Dentro de la prueba de corriente de fugas de línea de
tierra, hay algunas mediciones de combinación que se
pueden realizar. Pulsar  conmuta la polaridad de la
tensión de red aplicada al receptáculo de prueba del
analizador entre Normal, Off (Apagado), Reverse
(Inverso) y Off (Apagado). Pulsar  abre y cierra la
conexión del neutro al receptáculo de prueba del
analizador. No hay necesidad de abrir la tierra del
receptáculo de prueba (tierra), dado que esto se hace
internamente durante la medición.
