Fluke Biomedical ESA612 - Manual (Página 26)

ESA612
Manual de uso
12
TEST
RA
LL
LA
RL
V1
R
F
L
N
C1
A la protección de tierra o
cualquier superficie conductora
expuesta de la carcasa
Conecte el
ESA612 a una
toma de corriente
con conexión
a masa.
Conecte el cable de alimentación de DUT
a la toma del equipo en el Analizador
fiw113.eps

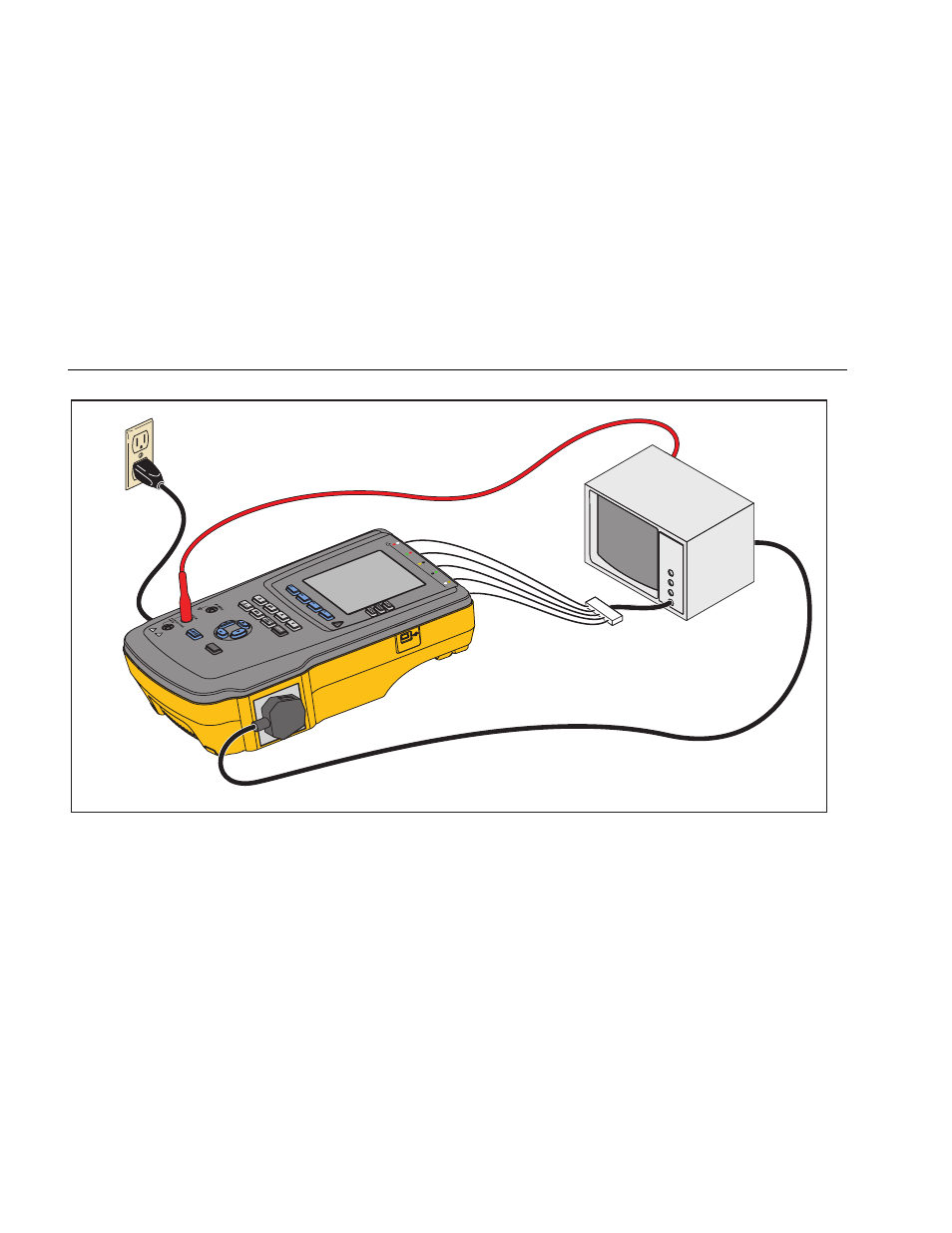

Figura 5. Conexiones del dispositivo bajo prueba al analizador
