Electrical Safety Analyzer
Acceso a las funciones del analizador
13
Durante la autoprueba, el analizador comprueba su
entrada de CA de la red principal para determinar la
polaridad correcta, la integridad de la conexión a tierra y
el nivel de tensión. El indicador de tensión alta se ilumina
brevemente durante la autoprueba. Si la polaridad está
invertida, el analizador indica esta condición y permite
que la polaridad se invierta internamente. Si la conexión
a tierra está abierta, el analizador muestra este fallo. Si el
voltaje de la red principal es demasiado alto o demasiado
bajo, el analizador muestra este fallo y no continúa hasta
que se corrija el voltaje de alimentación y se apague y
vuelva a encender el analizador.
Acceso a las funciones del analizador
Para cada función de prueba y configuración, el
analizador utiliza una serie de menús para acceder a
diversas pruebas y variables de configuración del
analizador. Tal como aparece en la figura 6, el
analizador indica diversas pruebas de corrientes de fugas
a lo largo de la parte inferior de la pantalla. También
aparece una opción Exit (Salir) que le permite salir de las
pruebas de corriente de fuga. La pulsación de una tecla
programable (F1 a F4) bajo una prueba específica hará
que el analizador se prepare o realice la prueba
seleccionada.
Además de las teclas programables de función, las
funciones de prueba del analizador pueden requerir la
utilización de botones de navegación para seleccionar
también otros parámetros. En el ejemplo anterior, la
selección de fugas tiene un símbolo  a su lado. Este
icono indica que la selección se controla pulsando  o

. En este ejemplo, la medición de la corriente de fugas
se alterna entre CA+CC, sólo CA o sólo CC. El indicador
de piezas aplicadas  tiene en el extremo izquierdo y 
en el extremo derecho. Estos iconos indican el uso de  y

para seleccionar una pieza aplicada.

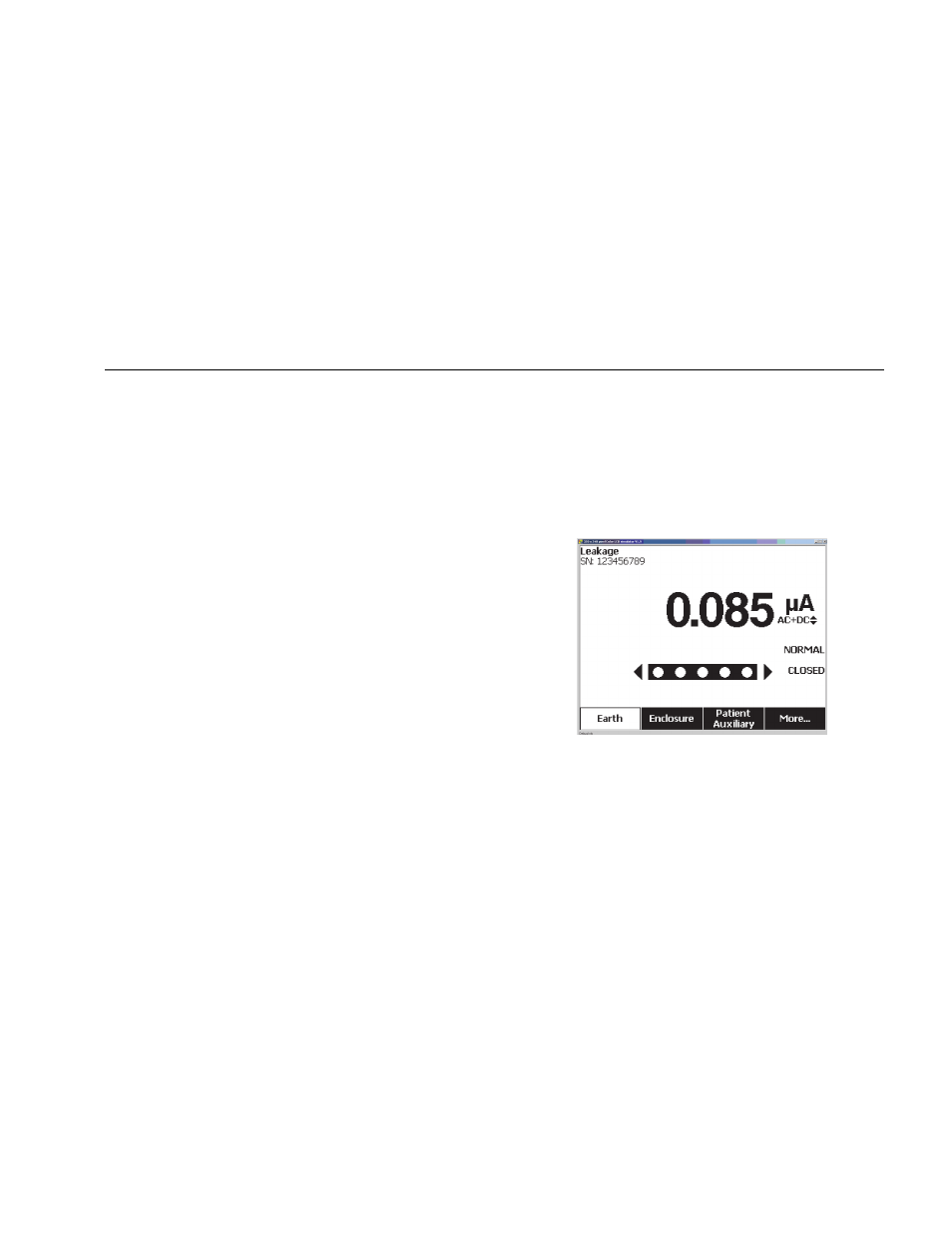

Figura 6. Menú Leakage Current (Corrientes de fuga)
Los tres botones a lo largo del lado derecho de la
pantalla () controlan el cableado del
receptáculo de prueba del analizador para algunas
pruebas eléctricas. El estado actual de estos tres botones
se muestra a lo largo del borde derecho de la pantalla
cada vez que estos controles estén activos.
